Hem / Produkter / Rörsystem / Rördelar PVC / EY50U

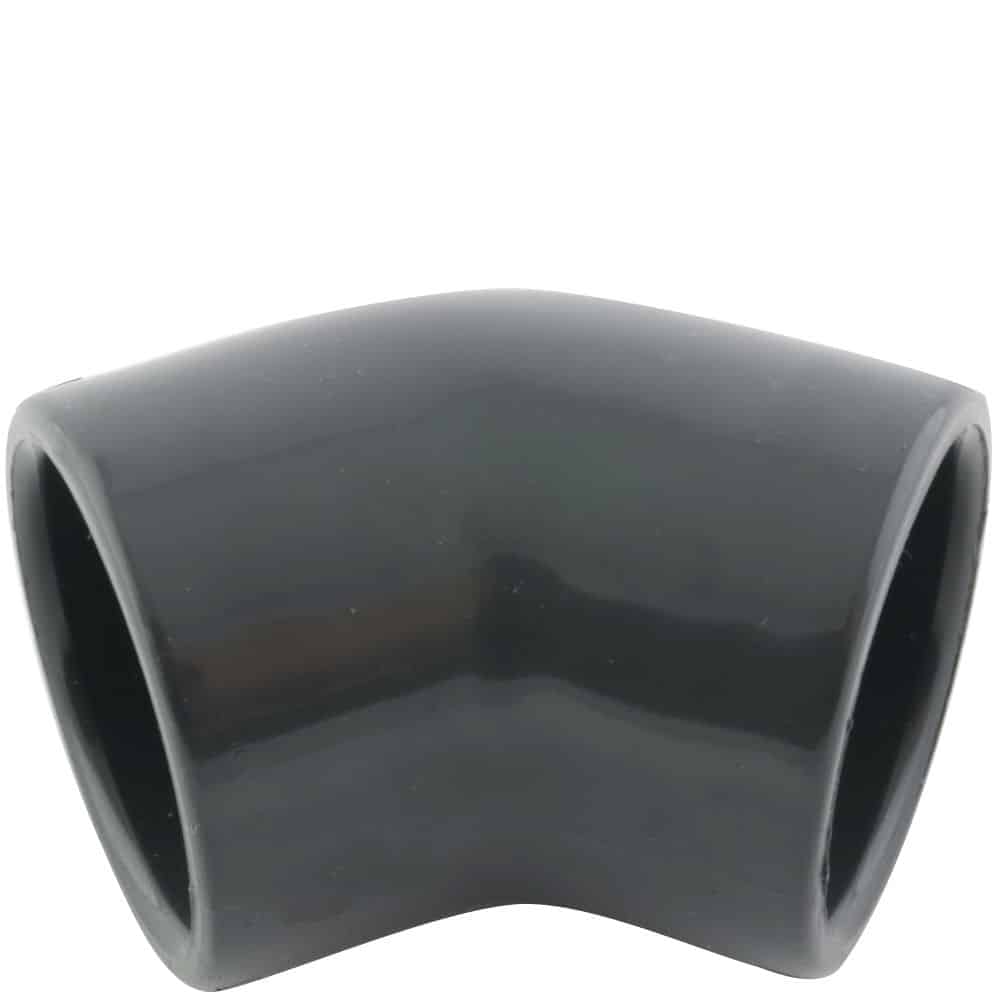

EY50U

Vinkel 45°

PVC-U Vinkel 45°
Invändig lim
PN 16 d12-d160
PN 10 d200-d315

Modeller

Visa alla mått +

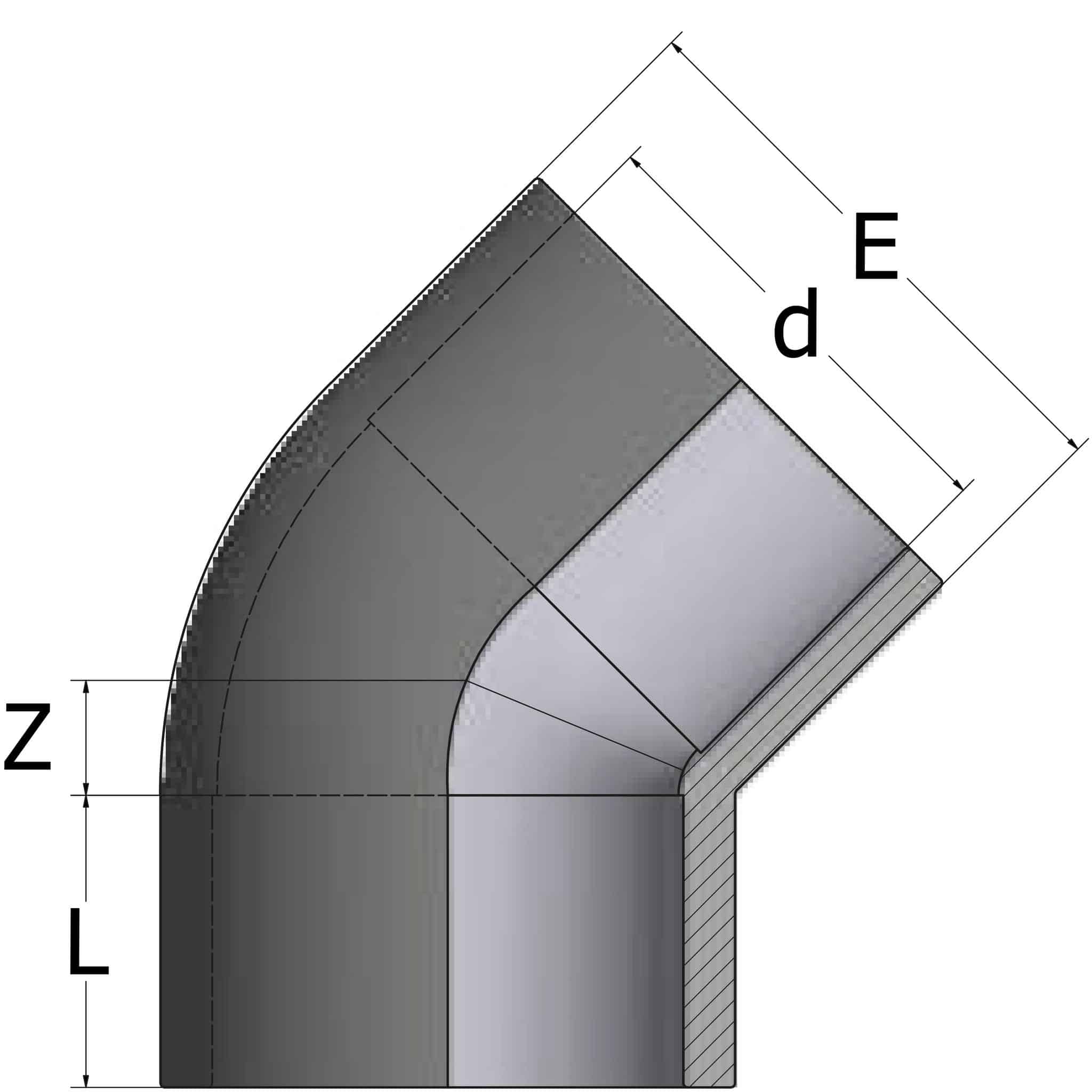

Artikelnummer	RSK	d	L	Z	E	Filer
EY50U-012-P	2262318	12		4	17	CAD/Step
EY50U-016	2262814	16	14	6	23	CAD/Step
EY50U-020	2262822	20	16	6	28	CAD/Step
EY50U-025	2262830	25	19	6	34	CAD/Step
EY50U-032	2262848	32	22	8	42	CAD/Step
EY50U-040	2262855	40	26	10	51	CAD/Step
EY50U-050	2262863	50	31	12	61	CAD/Step
EY50U-063	2262871	63	38	15	75	CAD/Step
EY50U-075	2262889	75	44	18	88	CAD/Step
EY50U-090	2262897	90	51	21	106	CAD/Step
EY50U-110	2262905	110	61	25	128	CAD/Step
EY50U-125	2262939	125	69	27	145	CAD/Step
EY50U-140	2262913	140	76	32	164	CAD/Step
EY50U-160	2262921	160	86	36	184	CAD/Step
EY50U-200	2262946	200	106	43	232	CAD/Step
EY50U-225	2262947	225	119	49	258	CAD/Step
EY50U-250	2262320	250	131.5	58	287	CAD/Step
EY50U-280	2262321	280	147	62	320	CAD/Step
EY50U-315	2262322	315	165	66	360
EY50U-355-P	2262323
EY50U-400-P	2262323	400	207	87

Specifikationer


Artikelnummer	EY50U-012-P
RSK	2262318
d	12
Z	4
E	17


Artikelnummer	EY50U-016
RSK	2262814
d	16
L	14
Z	6
E	23


Artikelnummer	EY50U-020
RSK	2262822
d	20
L	16
Z	6
E	28


Artikelnummer	EY50U-025
RSK	2262830
d	25
L	19
Z	6
E	34


Artikelnummer	EY50U-032
RSK	2262848
d	32
L	22
Z	8
E	42


Artikelnummer	EY50U-040
RSK	2262855
d	40
L	26
Z	10
E	51


Artikelnummer	EY50U-050
RSK	2262863
d	50
L	31
Z	12
E	61


Artikelnummer	EY50U-063
RSK	2262871
d	63
L	38
Z	15
E	75


Artikelnummer	EY50U-075
RSK	2262889
d	75
L	44
Z	18
E	88


Artikelnummer	EY50U-090
RSK	2262897
d	90
L	51
Z	21
E	106


Artikelnummer	EY50U-110
RSK	2262905
d	110
L	61
Z	25
E	128


Artikelnummer	EY50U-125
RSK	2262939
d	125
L	69
Z	27
E	145


Artikelnummer	EY50U-140
RSK	2262913
d	140
L	76
Z	32
E	164


Artikelnummer	EY50U-160
RSK	2262921
d	160
L	86
Z	36
E	184


Artikelnummer	EY50U-200
RSK	2262946
d	200
L	106
Z	43
E	232


Artikelnummer	EY50U-225
RSK	2262947
d	225
L	119
Z	49
E	258


Artikelnummer	EY50U-250
RSK	2262320
d	250
L	131.5
Z	58
E	287


Artikelnummer	EY50U-280
RSK	2262321
d	280
L	147
Z	62
E	320


Artikelnummer	EY50U-315
RSK	2262322
d	315
L	165
Z	66
E	360


Artikelnummer	EY50U-400-P
RSK	2262323
d	400
L	207
Z	87

Dokument

Datablad

Teknisk information

Teknisk information
