M1IU-E

PVC-U Kulventil inv. lim EPDM

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen är utrustad med säkerhetshandtag med möjlighet för individuell märkning, och kan extrautrustas med ett flertal tillbehör.
  • PVC-U Tvåvägs kulventil
  • PN 16
  • EPDM
  • Invändig lim
  • Silikonfri
  • Fasta säten

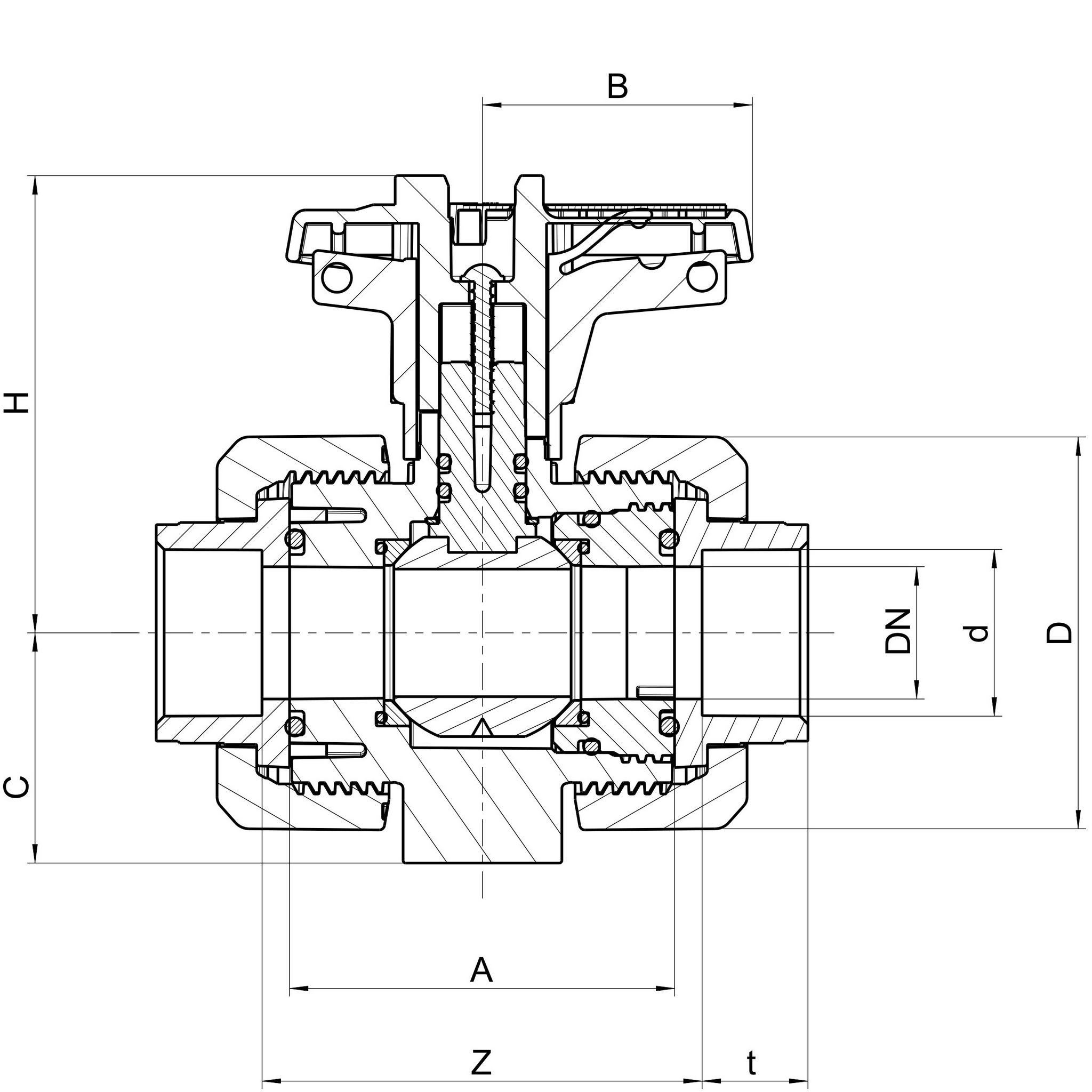

Visa alla mått +
Artikelnummer RSK dDNDZAtCHBFiler
M1IU-E-016 2558132 161055.55145163370.539.5
M1IU-E-020 2558133 201555.5504516.53370.539.5
M1IU-E-025 2558134 25206259.553.519.5407751
M1IU-E-032 2558135 3225706054234379.551
M1IU-E-040 2558136 40328468.56226.5519863.5
M1IU-E-050 2558137 5040101867831.556105.572
M1IU-E-063 2558138 6350115988738.56411484
M1IU-E-075 2558139 7565149122111,544.585142110
M1IU-E-090 2558140 9080182152.5135.556.5100153132
M1IU-E-110 2558141 11080182162135.561100153132

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
