Beräkning av tryck och temperatur

Den teoretiska livslängden av rörsystem i termoplastmaterial är beroende av drifttryck, material, godstjocklek, applikation och media. Vid design av systemen är det viktigt att basera sig på realistiska data snarare än generella uppskattningar. Designtryck och designtemperatur bör därför väljas med omsorg. Beräkningar i verktyget är baserade på data från krypkurvor och säkerhetsfaktorer enligt DVS 2205, SS-EN ISO 10931, 15493, 15494, samt rekommendationer från våra leverantörer.

Tryckklassen PN som anges generellt för termoplaströr (exempel PE100 SDR11 PN16) bygger på att det tilltänkta mediet är vatten vid 20 °C och önskad teknisk livslängd 50 år. Används samma system för kemiska applikationer begränsas den tekniska livslängden till 25 år då materialens verifierade kemresistensdata inte sträcker sig längre än så.

För gas och andra medier än vatten ska rutan för kemapplikation markeras. Detta säkerställer att en nödvändig ökad reduceringsfaktor tillämpas, vilket medför att den totala designfaktorn uppgår till 2,0. Observera att detta inte gäller för PVC-rörsystem, som alltid dimensioneras med en säkerhet/designfaktor på 2,5. För applikationer som utsätts för kemiskt aggressiv media kan ibland en ytterligare reduktion av maximalt tillåtet tryck behövas enligt DVS2205 eller DIBts medialista 40.

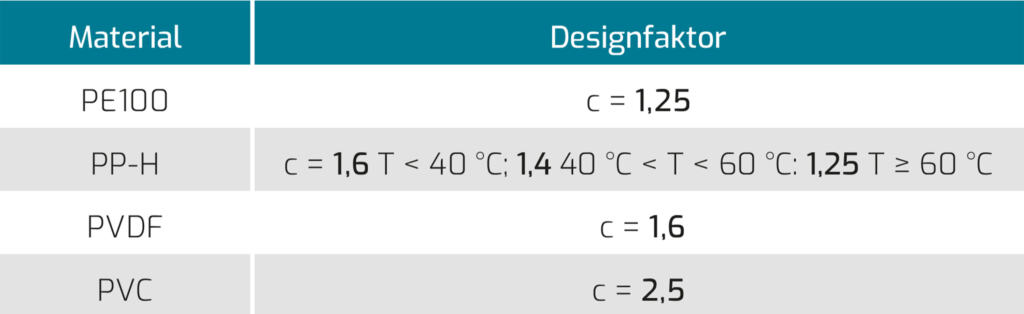

Beräkningarna i verktyget är genomförda med säkerhet/designfaktorer enligt nedan:

Läs mer
Material
Temperatur
Vad vill du räkna ut?

Teoretisk livslängd

SDR
Maximalt arbetstryck

– – – – Förkortad livslängd – kontakta GPA för ytterligare information

GPA ansvarar inte för eventuella felaktigheter eller konsekvenser som uppstår vid användning av verktyget.
