ZIE

PE klammer d16-160mm

  • PE-klammer svart
  • d16-32mm utan bygel
  • d40-d160 mm med bygel
  • (PP ZAM mot förfrågan)
Nollställ
Artikelnummer RSK RSKd Filer
ZIE016 3812310 381231016 CAD/Step
ZIE020 3812328 381232820 CAD/Step
ZIE025 3812336 381233625 CAD/Step
ZIE032 3812344 381234432 CAD/Step
ZIE040 3812351 381235140 CAD/Step
ZIE050 3812369 381236950 CAD/Step
ZIE063 3812377 381237763 CAD/Step
ZIE075 3812385 381238575 CAD/Step
ZIE090 3812393 381239390 CAD/Step
ZIE110 3812401 3812401110 CAD/Step
ZIE125 3812443 3812443125 CAD/Step
ZIE140 3812419 3812419140 CAD/Step
ZIE160 3812435 3812335160 CAD/Step
Artikelnummer ZIE016
RSK 3812310
RSK 3812310
d 16
b 16
d1 5
H 32
h 24
k 32

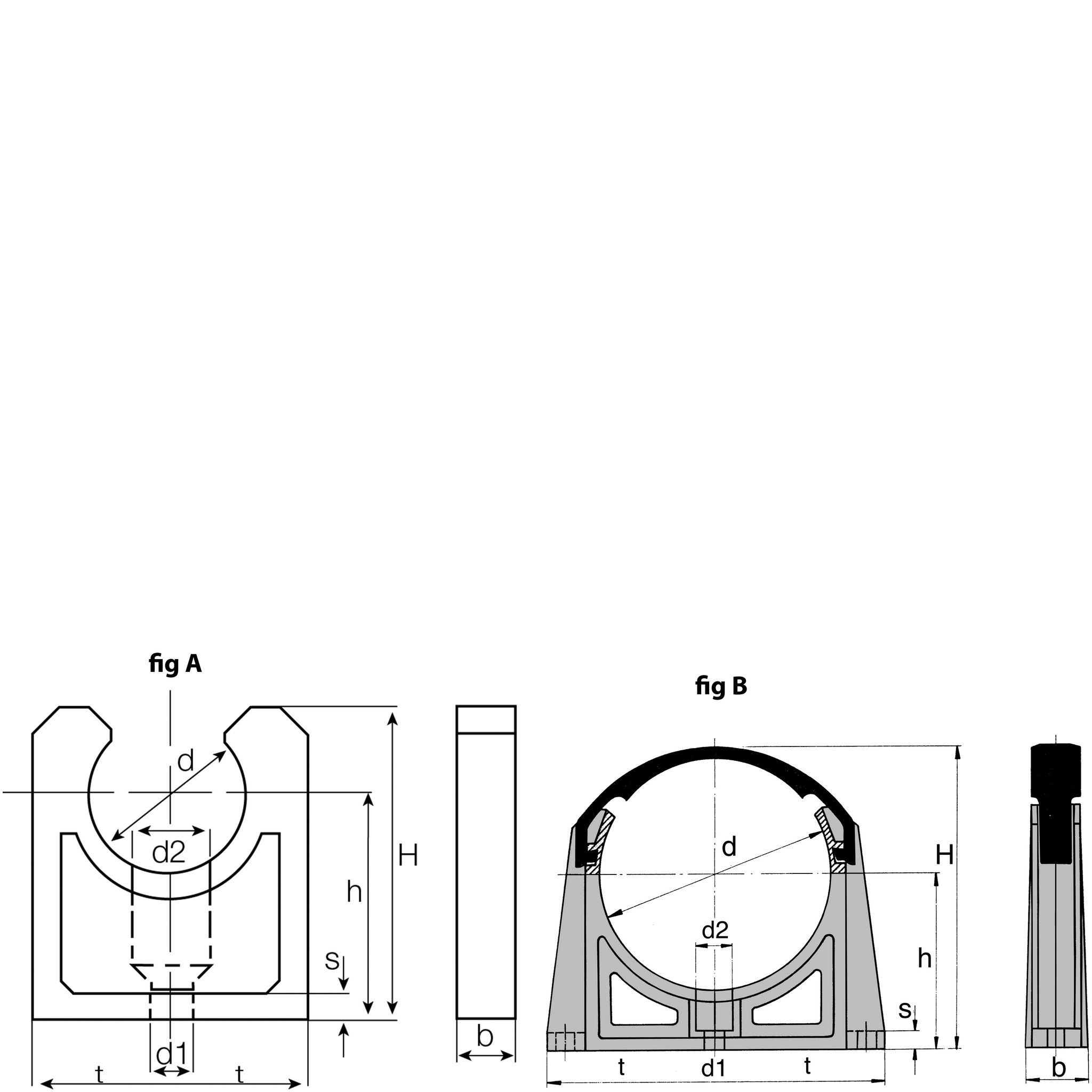

Fig A
Artikelnummer ZIE020
RSK 3812328
RSK 3812328
d 20
b 16
d1 5
H 34
h 25
k 32
Fig A
Artikelnummer ZIE025
RSK 3812336
RSK 3812336
d 25
b 17
d1 5.5
H 35
h 26
k 41
Fig A
Artikelnummer ZIE032
RSK 3812344
RSK 3812344
d 32
b 16
d1 5.5
H 44
h 30
k 49
Fig A
Artikelnummer ZIE040
RSK 3812351
RSK 3812351
d 40
b 25
d1 7
H 68
h 43
k 58
s 8
Fig B
Artikelnummer ZIE050
RSK 3812369
RSK 3812369
d 50
b 25
d1 7
H 77
h 47
k 69
s 8
Fig B
Artikelnummer ZIE063
RSK 3812377
RSK 3812377
d 63
b 25
d1 9
H 94
h 57
k 85
s 8
Fig B
Artikelnummer ZIE075
RSK 3812385
RSK 3812385
d 75
b 30
d1 9
H 107
h 64
k 126
s 10
t 109
Fig B
Artikelnummer ZIE090
RSK 3812393
RSK 3812393
d 90
b 30
d1 9
H 124
h 73
k 145
s 10
t 125
Fig B
Artikelnummer ZIE110
RSK 3812401
RSK 3812401
d 110
b 30
d1 9
H 146
h 85
k 163
s 10
t 145
Fig B
Artikelnummer ZIE125
RSK 3812443
RSK 3812443
d 125
b 40
d1 9
H 187
h 117
k 183
s 10
t 165
Fig B
Artikelnummer ZIE140
RSK 3812419
RSK 3812419
d 140
b 40
d1 9
H 209
h 132
k 199
s 10
t 181
Fig B
Artikelnummer ZIE160
RSK 3812435
RSK 3812335
d 160
b 40
d1 9
H 238
h 150
k 220
s 10
t 202
Fig B
Datablad
