UN80U

Unionskoppling

PVC-unionkoppling
Invändig lim
EPDM O-ring
PN 16
d12-d110
FPM O-ring säljes separat

Modeller

Visa alla mått +

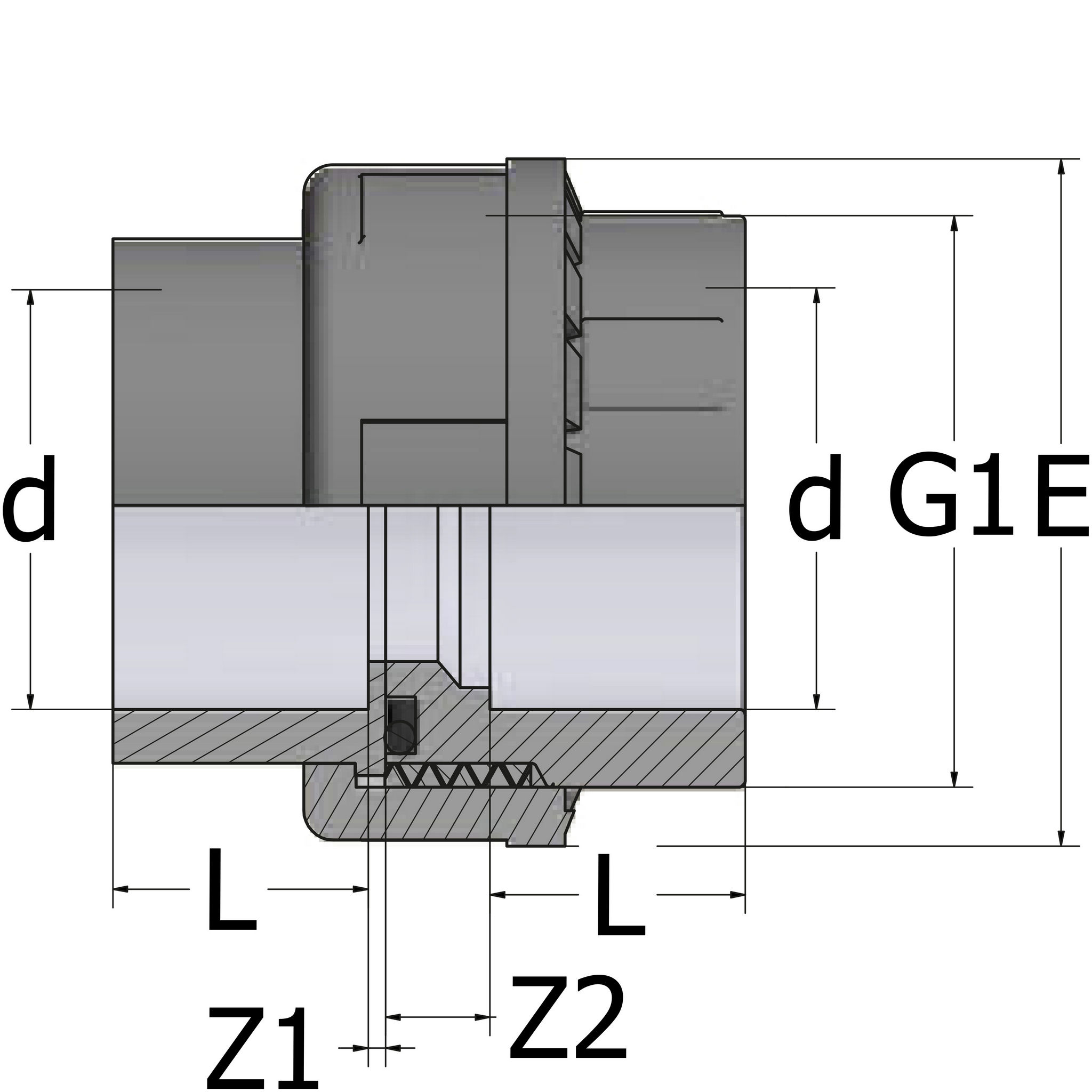

Artikelnummer	RSK	d	L	Z1	Z2	G1	E	O-ring	Filer
UN80U-016	2271021	16	14	3	10	3/4"	34	3062
UN80U-020	2271039	20	16	3	10	1"	42	4081	CAD/Step
UN80U-025	2271047	25	19	3	10	1"1/4	52	4112	CAD/Step
UN80U-032	2271054	32	22	3	10	1"1/2	59	4131	CAD/Step
UN80U-040	2271062	40	26	3	12	2"	72	6162	CAD/Step
UN80U-050	2271070	50	31	3	14	2"1/4	79	6187	CAD/Step
UN80U-063	2271088	63	38	3	18	2"3/4	96	6237	CAD/Step
UN80U-075	2271096	75	44	3	18	3"1/2	119	6312	CAD/Step
UN80U-090	2271104	90	51	5	18	4"	134	6362	CAD/Step
UN80U-110	2271112	110	61	5	18	5"	163	6450	CAD/Step

Specifikationer


Artikelnummer	UN80U-016
RSK	2271021
d	16
L	14
Z1	3
Z2	10
G1	3/4"
E	34
O-ring	3062


Artikelnummer	UN80U-020
RSK	2271039
d	20
L	16
Z1	3
Z2	10
G1	1"
E	42
O-ring	4081


Artikelnummer	UN80U-025
RSK	2271047
d	25
L	19
Z1	3
Z2	10
G1	1"1/4
E	52
O-ring	4112


Artikelnummer	UN80U-032
RSK	2271054
d	32
L	22
Z1	3
Z2	10
G1	1"1/2
E	59
O-ring	4131


Artikelnummer	UN80U-040
RSK	2271062
d	40
L	26
Z1	3
Z2	12
G1	2"
E	72
O-ring	6162


Artikelnummer	UN80U-050
RSK	2271070
d	50
L	31
Z1	3
Z2	14
G1	2"1/4
E	79
O-ring	6187


Artikelnummer	UN80U-063
RSK	2271088
d	63
L	38
Z1	3
Z2	18
G1	2"3/4
E	96
O-ring	6237


Artikelnummer	UN80U-075
RSK	2271096
d	75
L	44
Z1	3
Z2	18
G1	3"1/2
E	119
O-ring	6312


Artikelnummer	UN80U-090
RSK	2271104
d	90
L	51
Z1	5
Z2	18
G1	4"
E	134
O-ring	6362


Artikelnummer	UN80U-110
RSK	2271112
d	110
L	61
Z1	5
Z2	18
G1	5"
E	163
O-ring	6450
