T4UIF/NO

Membranventil inv. svets pneum. (NO)

  • PVDF-membranventil
  • PN10
  • Pneumatisk (NO)
  • Union inv. svets
  • Utbytbara kragar till andra material
  • Lämplig för aggressiva yttermiljöer
  • E=EPDM P=PTFE
  • FPM mot förfrågan
  • Notera att på alla membranventiler ska vridmomenten på bultarna alltid kontrolleras innan driftsättning
Nollställ

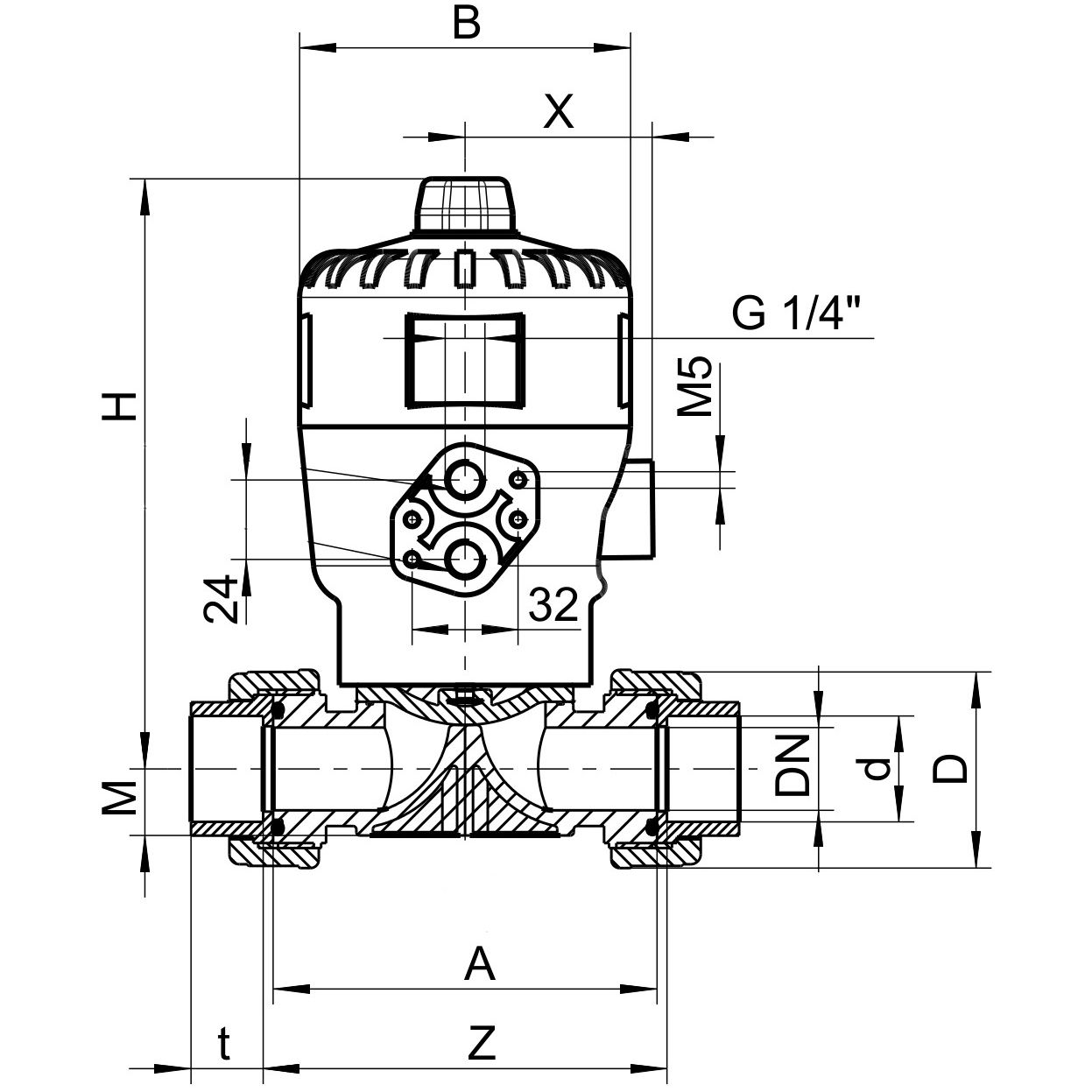

Visa alla mått +
Artikelnummer RSK dDNDAZtMHBXFiler
T4UIF/NO-P-020 4552939 20154790961617129.58052 CAD/Step
T4UIF/NO-P-025 4552940 2520571081141817129.58052 CAD/Step
T4UIF/NO-P-032 4552941 322564116122202015110060.5 CAD/Step
T4UIF/NO-P-040 4552942 4032781361422225.515116087 CAD/Step
T4UIF/NO-P-050 4552943 50408915416124.53215116087 CAD/Step
T4UIF/NO-P-063 4552944 6350109184190293924016087 CAD/Step

Fördelen med en membranventil mot andra typer av ventiler är enkel funktion och utformning. Membranventiler används för reglering av gaser och vätskor och är klart lämplig vid förorenade och slitande medier. Ventilen kan monteras i alla positioner. Tryckslag i rörledningar elimineras vid användning av membranventiler. Ett annat kännetecken för membranventiler är det höga antalet manövreringar de klarar. Membranventilen T4 är speciellt lämpad för avstängning eller reglering av aggressiva och/eller slitande media. Den invändiga geometrin i ventilhuset optimerar flödeskarakteristiken vilket ger ett ökat Kv värde. Den ergonomiska ratten är försedd med ett snabblåsningssystem som medger låsning i flera lägen. Lågt vridmoment vid manövrering vilket är en klar fördel. Don typer Det finns olika typer av don avsedda att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. DA: Dubbelverkande don öppnas och stängs med luft.

Artikelnummer T4UIF/NO-P-020
RSK 4552939
d 20
DN 15
D 47
A 90
Z 96
t 16
M 17
H 129.5
B 80
X 52
Artikelnummer T4UIF/NO-P-025
RSK 4552940
d 25
DN 20
D 57
A 108
Z 114
t 18
M 17
H 129.5
B 80
X 52
Artikelnummer T4UIF/NO-P-032
RSK 4552941
d 32
DN 25
D 64
A 116
Z 122
t 20
M 20
H 151
B 100
X 60.5
Artikelnummer T4UIF/NO-P-040
RSK 4552942
d 40
DN 32
D 78
A 136
Z 142
t 22
M 25.5
H 151
B 160
X 87
Artikelnummer T4UIF/NO-P-050
RSK 4552943
d 50
DN 40
D 89
A 154
Z 161
t 24.5
M 32
H 151
B 160
X 87
Artikelnummer T4UIF/NO-P-063
RSK 4552944
d 63
DN 50
D 109
A 184
Z 190
t 29
M 39
H 240
B 160
X 87
Datablad

Utökat produktblad

Teknisk information

Tillbehör

M/T4

Membran till T4
