T4DM-HP

Membranventil utv. svets

  • PVDF- membranventil
  • Formsprutad
  • Stumsvetsning och IR-svetsning
  • PN 10 = SDR 21
  • High Purity levereras i förslutna plastplåsar
  • Notera att på alla membranventiler ska vridmomenten på bultarna alltid kontrolleras innan driftsättning
Nollställ
Visa alla mått +

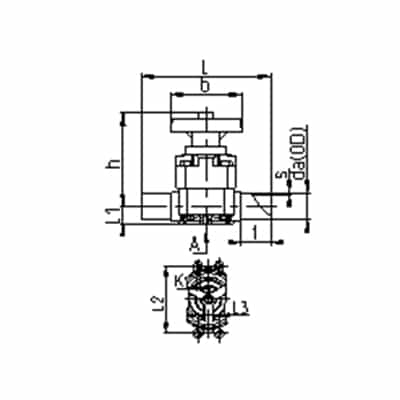

Artikelnummer RSK da(OD)DNsLL2hL1Filer
T4DM-HP-P-020 20151.913324.510016.5
T4DM-HP-P-025 25201.914424.510016.5
T4DM-HP-P-032 32252.415424.510720.5
T4DM-HP-P-040 40322.41934414425.5
T4DM-HP-P-050 504031944414432
T4DM-HP-P-063 635032244417038.5
T4DM-HP-P-075 75653.628423025425
T4DM-HP-P-090 90804.330023025425
T4DM-HP-P-110 1101005.334028032025

Fördelen med en membranventil mot andra typer av ventiler är enkel funktion och utformning. Membranventiler används för reglering av gaser och vätskor och är klart lämplig vid förorenade och slitande medier. Ventilen kan monteras i alla positioner. Tryckslag i rörledningar elimineras vid användning av membranventiler. Ett annat kännetecken för membranventiler är det höga antalet manövreringar de klarar. Membranventilen T4 är speciellt lämpad för avstängning eller reglering av aggressiva och/eller slitande media. Den invändiga geometrin i ventilhuset optimerar flödeskarakteristiken vilket ger ett ökat Kv värde. Den ergonomiska ratten är försedd med ett snabblåsningssystem som medger låsning i flera lägen. Lågt vridmoment vid manövrering vilket är en klar fördel. Don typer Det finns olika typer av don avsedda att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. DA: Dubbelverkande don öppnas och stängs med luft.

Artikelnummer T4DM-HP-P-020
RSK
da(OD) 20
DN 15
s 1.9
L 133
L2 24.5
h 100
L1 16.5
Artikelnummer T4DM-HP-P-025
RSK
da(OD) 25
DN 20
s 1.9
L 144
L2 24.5
h 100
L1 16.5
Artikelnummer T4DM-HP-P-032
RSK
da(OD) 32
DN 25
s 2.4
L 154
L2 24.5
h 107
L1 20.5
Artikelnummer T4DM-HP-P-040
RSK
da(OD) 40
DN 32
s 2.4
L 193
L2 44
h 144
L1 25.5
Artikelnummer T4DM-HP-P-050
RSK
da(OD) 50
DN 40
s 3
L 194
L2 44
h 144
L1 32
Artikelnummer T4DM-HP-P-063
RSK
da(OD) 63
DN 50
s 3
L 224
L2 44
h 170
L1 38.5
Artikelnummer T4DM-HP-P-075
RSK
da(OD) 75
DN 65
s 3.6
L 284
L2 230
h 254
L1 25
Artikelnummer T4DM-HP-P-090
RSK
da(OD) 90
DN 80
s 4.3
L 300
L2 230
h 254
L1 25
Artikelnummer T4DM-HP-P-110
RSK
da(OD) 110
DN 100
s 5.3
L 340
L2 280
h 320
L1 25
Datablad

Teknisk information
