Visa alla mått +

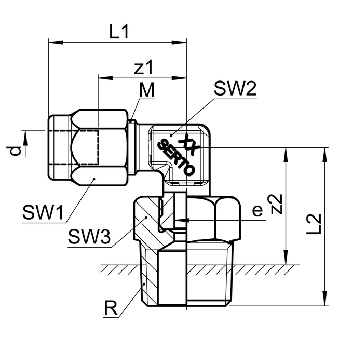

Artikelnummer | RSK | d | R | bar | M | SW1/SW2/SW3 | L1 | L2 | z1 | z2 | e | Filer |
---|---|---|---|---|---|---|---|---|---|---|---|---|
0382101110 | 6 | 1/4 | 125 | M10x1 | 12/10/14 | 23.5 | 30 | 16 | 20 | 4 | ||
0382101120 | 6 | 3/8 | 250 | M10x1 | 12/10/17 | 23.5 | 29 | 16 | 19 | 4 | ||
0382101400 | 12 | 1/2 | 100 | M16x1 | 19/17/22 | 32.5 | 39.5 | 21.5 | 28 | 10 |
Artikelnummer | RSK | d | R | bar | M | SW1/SW2/SW3 | L1 | L2 | z1 | z2 | e | Filer |
---|---|---|---|---|---|---|---|---|---|---|---|---|
0382101110 | 6 | 1/4 | 125 | M10x1 | 12/10/14 | 23.5 | 30 | 16 | 20 | 4 | ||
0382101120 | 6 | 3/8 | 250 | M10x1 | 12/10/17 | 23.5 | 29 | 16 | 19 | 4 | ||
0382101400 | 12 | 1/2 | 100 | M16x1 | 19/17/22 | 32.5 | 39.5 | 21.5 | 28 | 10 |
Artikelnummer | 0382101110 |
RSK | |
d | 6 |
R | 1/4 |
bar | 125 |
M | M10x1 |
SW1/SW2/SW3 | 12/10/14 |
L1 | 23.5 |
L2 | 30 |
z1 | 16 |
z2 | 20 |
e | 4 |
Artikelnummer | 0382101120 |
RSK | |
d | 6 |
R | 3/8 |
bar | 250 |
M | M10x1 |
SW1/SW2/SW3 | 12/10/17 |
L1 | 23.5 |
L2 | 29 |
z1 | 16 |
z2 | 19 |
e | 4 |
Artikelnummer | 0382101400 |
RSK | |
d | 12 |
R | 1/2 |
bar | 100 |
M | M16x1 |
SW1/SW2/SW3 | 19/17/22 |
L1 | 32.5 |
L2 | 39.5 |
z1 | 21.5 |
z2 | 28 |
e | 10 |
