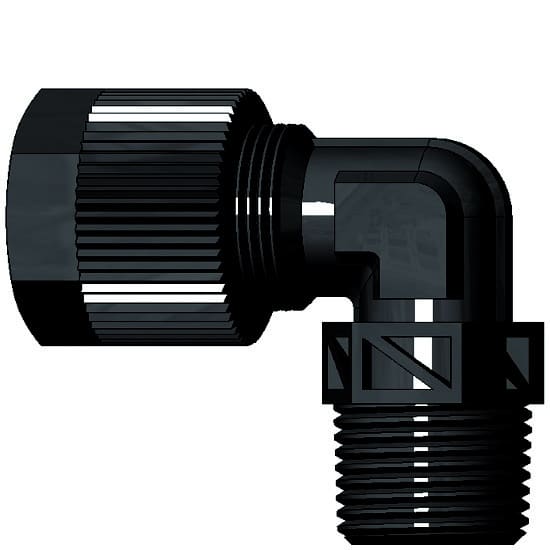

SO 32421

Vinkel 90° utv. gänga

Vinkel PA
Utvändig gänga
PN 10

Modeller

Visa alla mått +

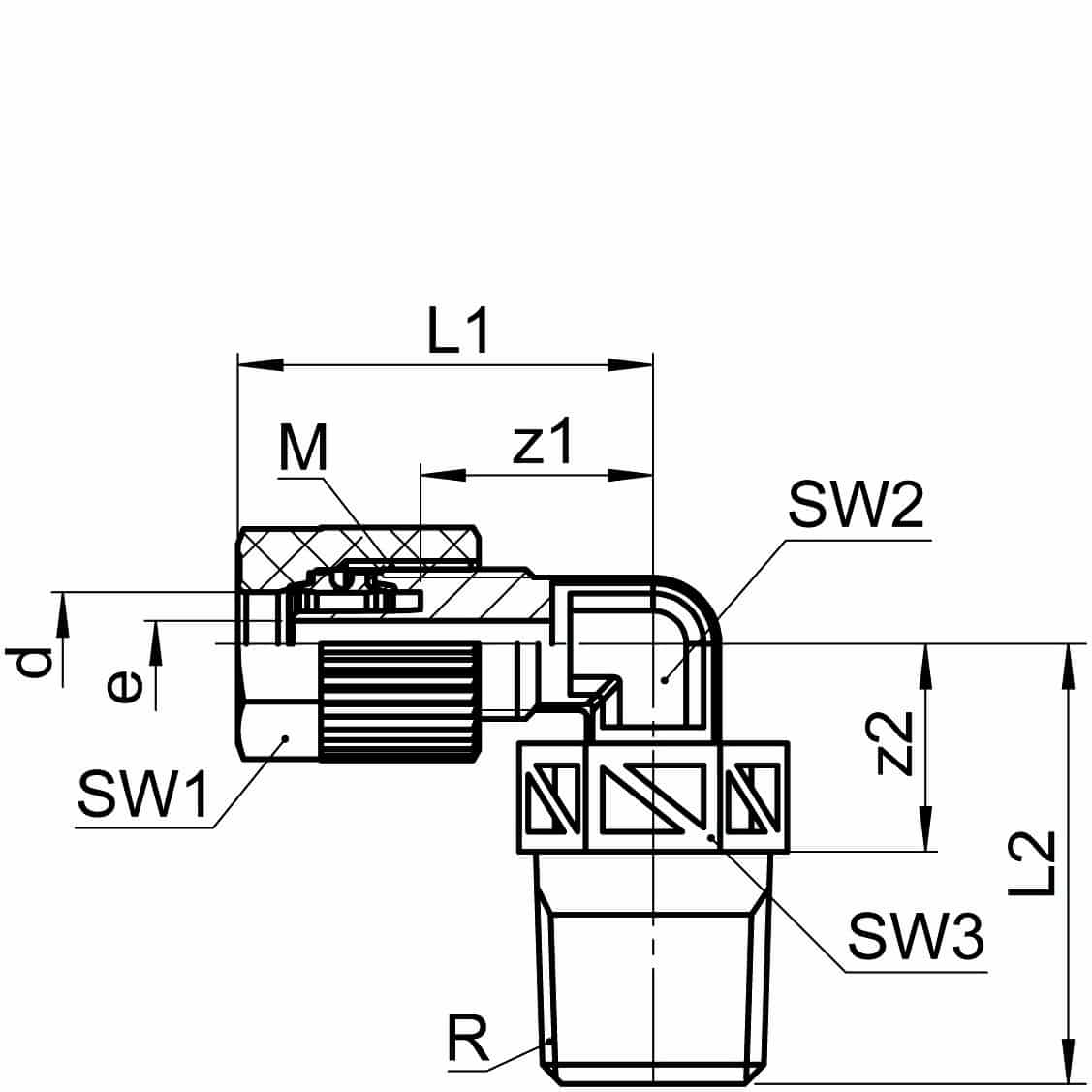

Artikelnummer	RSK	d	R	bar	e	M	SW1	SW2	L1	L2	z1/z2	Filer
1682401100		6/4	1/8"	10	2.8	10 x 1	12	8	25	19	14/11
1682401110		6/4	1/4"	10	2.8	10 x 1	12	8	25	24.5	14/12,5
1682401160		8/6	1/8"	10	4.8	12 x 1	14	10	26.5	20	14,5/12
1682401170		8/6	1/4"	10	4.8	12 x 1	14	10	26.5	25.5	14,5/13,5
1682401270		10/8	1/4"	10	6.6	14 x 1	17	12	30	26.5	16/14,5
1682401280		10/8	3/8"	10	6.6	14 x 1	17	12	29.5	27	15,5/15
1682401320		10/7	1/4"	10	5.6	14 x 1	17	12	30	26.5	16/14,5
1682401330		10/7	3/8"	10	5.6	14 x 1	17	12	30	27	16/15
1682401380		12/10	1/4"	10	8	16 x 1	19	13	32.5	27.5	16/15,5
1682401390		12/10	3/8"	10	8	16 x 1	19	13	32.5	28	16/16
1682401400		12/10	1/2"	10	8	16 x 1	19	13	32.5	35.5	16/19,5
1682401410		12/9	1/4"	10	7	16 x 1	19	13	32.5	27.5	16/15,5
1682401412		12/9	3/8"	10	7	16 x 1	19	13	32.5	28	16/16
1682401414		12/9	1/2"	10	7	16 x 1	19	13	32.5	35.5	16/19,5
1682402100		6/4	1/8"	10	2.8	10 x 1	12	8	25	21	14/11
1682402110		6/4	1/4"	10	2.8	10 x 1	12	8	25	26.5	14/12,5
1682402160		8/6	1/8"	10	4.8	12 x 1	14	10	26.5	22	14,5/12
1682402170		8/6	1/4"	10	4.8	12 x 1	14	10	26.5	27.5	14,5/13,5
1682402270		10/8	1/4"	10	6.6	14 x 1	17	12	30	28.5	16/14,5
1682402280		10/8	3/8"	10	6.6	14 x 1	17	12	30	29	15/15,5
1682402320		10/7	1/4"	10	5.6	14 x 1	17	12	30	28.5	16/14,5
1682402330		10/7	3/8"	10	5.6	14 x 1	17	12	30	29	16/15

Specifikationer


Artikelnummer	1682401100
RSK
d	6/4
R	1/8"
bar	10
e	2.8
M	10 x 1
SW1	12
SW2	8
L1	25
L2	19
z1/z2	14/11


Artikelnummer	1682401110
RSK
d	6/4
R	1/4"
bar	10
e	2.8
M	10 x 1
SW1	12
SW2	8
L1	25
L2	24.5
z1/z2	14/12,5


Artikelnummer	1682401160
RSK
d	8/6
R	1/8"
bar	10
e	4.8
M	12 x 1
SW1	14
SW2	10
L1	26.5
L2	20
z1/z2	14,5/12


Artikelnummer	1682401170
RSK
d	8/6
R	1/4"
bar	10
e	4.8
M	12 x 1
SW1	14
SW2	10
L1	26.5
L2	25.5
z1/z2	14,5/13,5


Artikelnummer	1682401270
RSK
d	10/8
R	1/4"
bar	10
e	6.6
M	14 x 1
SW1	17
SW2	12
L1	30
L2	26.5
z1/z2	16/14,5


Artikelnummer	1682401280
RSK
d	10/8
R	3/8"
bar	10
e	6.6
M	14 x 1
SW1	17
SW2	12
L1	29.5
L2	27
z1/z2	15,5/15


Artikelnummer	1682401320
RSK
d	10/7
R	1/4"
bar	10
e	5.6
M	14 x 1
SW1	17
SW2	12
L1	30
L2	26.5
z1/z2	16/14,5


Artikelnummer	1682401330
RSK
d	10/7
R	3/8"
bar	10
e	5.6
M	14 x 1
SW1	17
SW2	12
L1	30
L2	27
z1/z2	16/15


Artikelnummer	1682401380
RSK
d	12/10
R	1/4"
bar	10
e	8
M	16 x 1
SW1	19
SW2	13
L1	32.5
L2	27.5
z1/z2	16/15,5


Artikelnummer	1682401390
RSK
d	12/10
R	3/8"
bar	10
e	8
M	16 x 1
SW1	19
SW2	13
L1	32.5
L2	28
z1/z2	16/16


Artikelnummer	1682401400
RSK
d	12/10
R	1/2"
bar	10
e	8
M	16 x 1
SW1	19
SW2	13
L1	32.5
L2	35.5
z1/z2	16/19,5


Artikelnummer	1682401410
RSK
d	12/9
R	1/4"
bar	10
e	7
M	16 x 1
SW1	19
SW2	13
L1	32.5
L2	27.5
z1/z2	16/15,5


Artikelnummer	1682401412
RSK
d	12/9
R	3/8"
bar	10
e	7
M	16 x 1
SW1	19
SW2	13
L1	32.5
L2	28
z1/z2	16/16


Artikelnummer	1682401414
RSK
d	12/9
R	1/2"
bar	10
e	7
M	16 x 1
SW1	19
SW2	13
L1	32.5
L2	35.5
z1/z2	16/19,5


Artikelnummer	1682402100
RSK
d	6/4
R	1/8"
bar	10
e	2.8
M	10 x 1
SW1	12
SW2	8
L1	25
L2	21
z1/z2	14/11


Artikelnummer	1682402110
RSK
d	6/4
R	1/4"
bar	10
e	2.8
M	10 x 1
SW1	12
SW2	8
L1	25
L2	26.5
z1/z2	14/12,5


Artikelnummer	1682402160
RSK
d	8/6
R	1/8"
bar	10
e	4.8
M	12 x 1
SW1	14
SW2	10
L1	26.5
L2	22
z1/z2	14,5/12


Artikelnummer	1682402170
RSK
d	8/6
R	1/4"
bar	10
e	4.8
M	12 x 1
SW1	14
SW2	10
L1	26.5
L2	27.5
z1/z2	14,5/13,5


Artikelnummer	1682402270
RSK
d	10/8
R	1/4"
bar	10
e	6.6
M	14 x 1
SW1	17
SW2	12
L1	30
L2	28.5
z1/z2	16/14,5


Artikelnummer	1682402280
RSK
d	10/8
R	3/8"
bar	10
e	6.6
M	14 x 1
SW1	17
SW2	12
L1	30
L2	29
z1/z2	15/15,5


Artikelnummer	1682402320
RSK
d	10/7
R	1/4"
bar	10
e	5.6
M	14 x 1
SW1	17
SW2	12
L1	30
L2	28.5
z1/z2	16/14,5


Artikelnummer	1682402330
RSK
d	10/7
R	3/8"
bar	10
e	5.6
M	14 x 1
SW1	17
SW2	12
L1	30
L2	29
z1/z2	16/15
