SFEL17

Specialfläns reducerad

PE100-specialfläns reducerad
Med kraftig EPDM ring
Plastbelagd lösfläns i gjutjärn
Långa ändar för elmuff
Andra dimensioner och flänsar mot förfrågan

Modeller

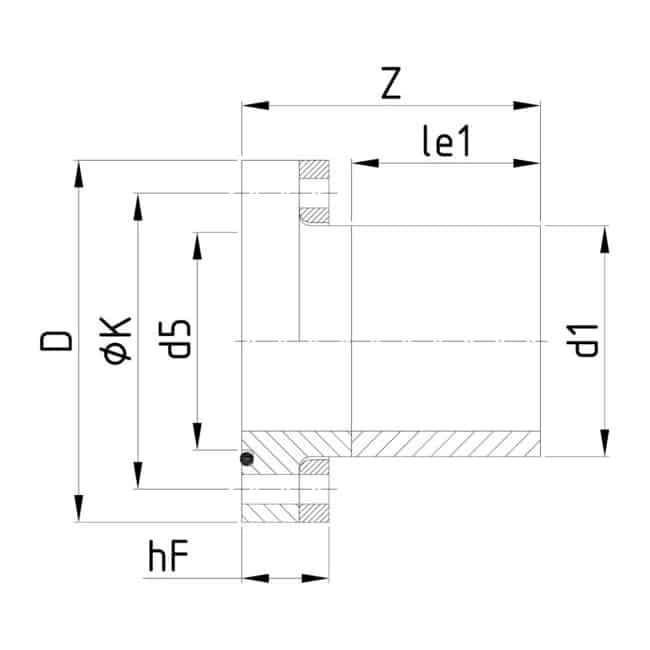

Visa alla mått +

Artikelnummer	RSK	d1	DN	Z	d4	K	l1	d2	hF	d5	Filer
SFEL17-090/065	2450464	90	65	290	185	145	200	10/16	46	90
SFEL17-110/080	2450465	110	80	290	300	160	200	10/16	48	105
SFEL17-140/100	2450466	140	100	290	220	180	200	10/16	53	132
SFEL17-160/125	2433783	160	125	300	250	210	200	10/16	53	157
SFEL17-180/125	2450467	180	125	375	250	210	200	10/16	53	157
SFEL17-200/150	2433784	200	150	350	285	240	200	10/16	58	183
SFEL17-250/200	2433785	250	200	350	340	295	200	16	60	235
SFEL17-315/250	2450469	315	250	380	395	355	200	16	62	291
SFEL17-355/300	2433787	355	300	360	445	410	300	16	66	330
SFEL17-400/350	2433788	400	350	430	505	470	300	16	88	393
SFEL17-450/400		450	400	430	565	525	300	16	92	445
SFEL17-500/400		500	400	600	565	525	300	16	92	445
SFEL17-560/500	2450470	560	500	440	670	650	300	16	98	546
SFEL17-630/500	2433778	630	500	625	670	650	300	16	98	546
SFEL17-250/200-10		250	200	350	340	295	200	10	60	235
SFEL17-315/250-10		315	250	380	395	350	200	10	62	291
SFEL17-355/300-10		355	300	360	445	400	300	10	66	330
SFEL17-400/350-10		400	350	430	505	460	300	10	88	393
SFEL17-450/400-10		450	400	430	565	515	300	10	92	445
SFEL17-500/400-10		500	400	600	565	515	300	10	92	445
SFEL17-560/500-10		560	500	440	670	620	300	10	98	546
SFEL17-630/500-10		630	500	625	670	620	300	10	98	546

Specifikationer


Artikelnummer	SFEL17-090/065
RSK	2450464
d1	90
DN	65
Z	290
d4	185
K	145
l1	200
d2	10/16
hF	46
d5	90


Artikelnummer	SFEL17-110/080
RSK	2450465
d1	110
DN	80
Z	290
d4	300
K	160
l1	200
d2	10/16
hF	48
d5	105


Artikelnummer	SFEL17-140/100
RSK	2450466
d1	140
DN	100
Z	290
d4	220
K	180
l1	200
d2	10/16
hF	53
d5	132


Artikelnummer	SFEL17-160/125
RSK	2433783
d1	160
DN	125
Z	300
d4	250
K	210
l1	200
d2	10/16
hF	53
d5	157


Artikelnummer	SFEL17-180/125
RSK	2450467
d1	180
DN	125
Z	375
d4	250
K	210
l1	200
d2	10/16
hF	53
d5	157


Artikelnummer	SFEL17-200/150
RSK	2433784
d1	200
DN	150
Z	350
d4	285
K	240
l1	200
d2	10/16
hF	58
d5	183


Artikelnummer	SFEL17-250/200
RSK	2433785
d1	250
DN	200
Z	350
d4	340
K	295
l1	200
d2	16
hF	60
d5	235


Artikelnummer	SFEL17-315/250
RSK	2450469
d1	315
DN	250
Z	380
d4	395
K	355
l1	200
d2	16
hF	62
d5	291


Artikelnummer	SFEL17-355/300
RSK	2433787
d1	355
DN	300
Z	360
d4	445
K	410
l1	300
d2	16
hF	66
d5	330


Artikelnummer	SFEL17-400/350
RSK	2433788
d1	400
DN	350
Z	430
d4	505
K	470
l1	300
d2	16
hF	88
d5	393


Artikelnummer	SFEL17-450/400
RSK
d1	450
DN	400
Z	430
d4	565
K	525
l1	300
d2	16
hF	92
d5	445


Artikelnummer	SFEL17-500/400
RSK
d1	500
DN	400
Z	600
d4	565
K	525
l1	300
d2	16
hF	92
d5	445


Artikelnummer	SFEL17-560/500
RSK	2450470
d1	560
DN	500
Z	440
d4	670
K	650
l1	300
d2	16
hF	98
d5	546


Artikelnummer	SFEL17-630/500
RSK	2433778
d1	630
DN	500
Z	625
d4	670
K	650
l1	300
d2	16
hF	98
d5	546


Artikelnummer	SFEL17-250/200-10
RSK
d1	250
DN	200
Z	350
d4	340
K	295
l1	200
d2	10
hF	60
d5	235


Artikelnummer	SFEL17-315/250-10
RSK
d1	315
DN	250
Z	380
d4	395
K	350
l1	200
d2	10
hF	62
d5	291


Artikelnummer	SFEL17-355/300-10
RSK
d1	355
DN	300
Z	360
d4	445
K	400
l1	300
d2	10
hF	66
d5	330


Artikelnummer	SFEL17-400/350-10
RSK
d1	400
DN	350
Z	430
d4	505
K	460
l1	300
d2	10
hF	88
d5	393


Artikelnummer	SFEL17-450/400-10
RSK
d1	450
DN	400
Z	430
d4	565
K	515
l1	300
d2	10
hF	92
d5	445


Artikelnummer	SFEL17-500/400-10
RSK
d1	500
DN	400
Z	600
d4	565
K	515
l1	300
d2	10
hF	92
d5	445


Artikelnummer	SFEL17-560/500-10
RSK
d1	560
DN	500
Z	440
d4	670
K	620
l1	300
d2	10
hF	98
d5	546


Artikelnummer	SFEL17-630/500-10
RSK
d1	630
DN	500
Z	625
d4	670
K	620
l1	300
d2	10
hF	98
d5	546
