QELFK17

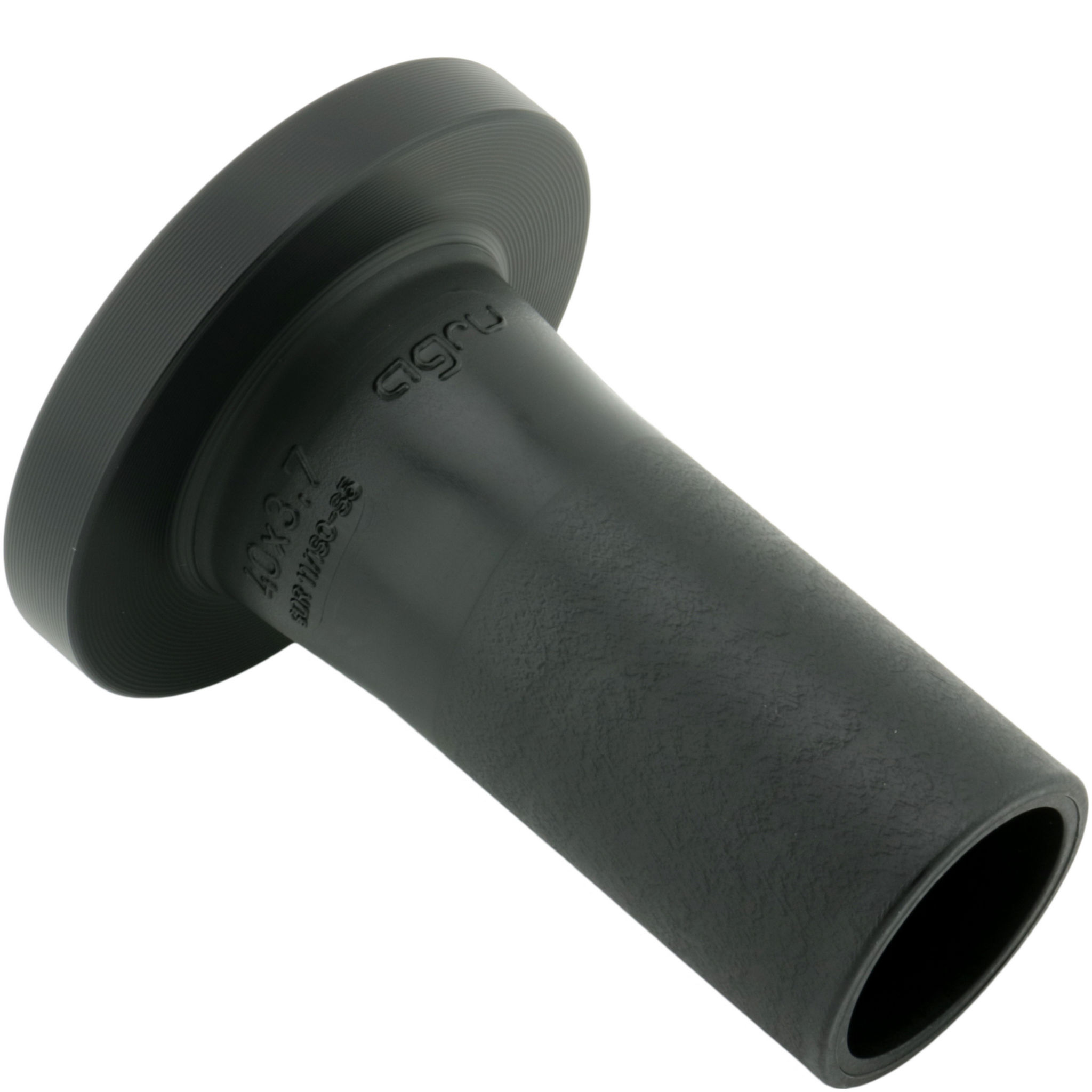

Kraghylsa SDR17 fasad för vridspjäll

  • PE100 kraghylsa
  • Kraghylsa fasad för vridspjäll
  • Långa ändar
  • SDR17: Vatten PN 10 Gas PN 6
  • Större dimensioner mot förfrågan
  • Om artikelnummer innehåller RC så är materialet PE100-RC
Nollställ
Visa alla mått +

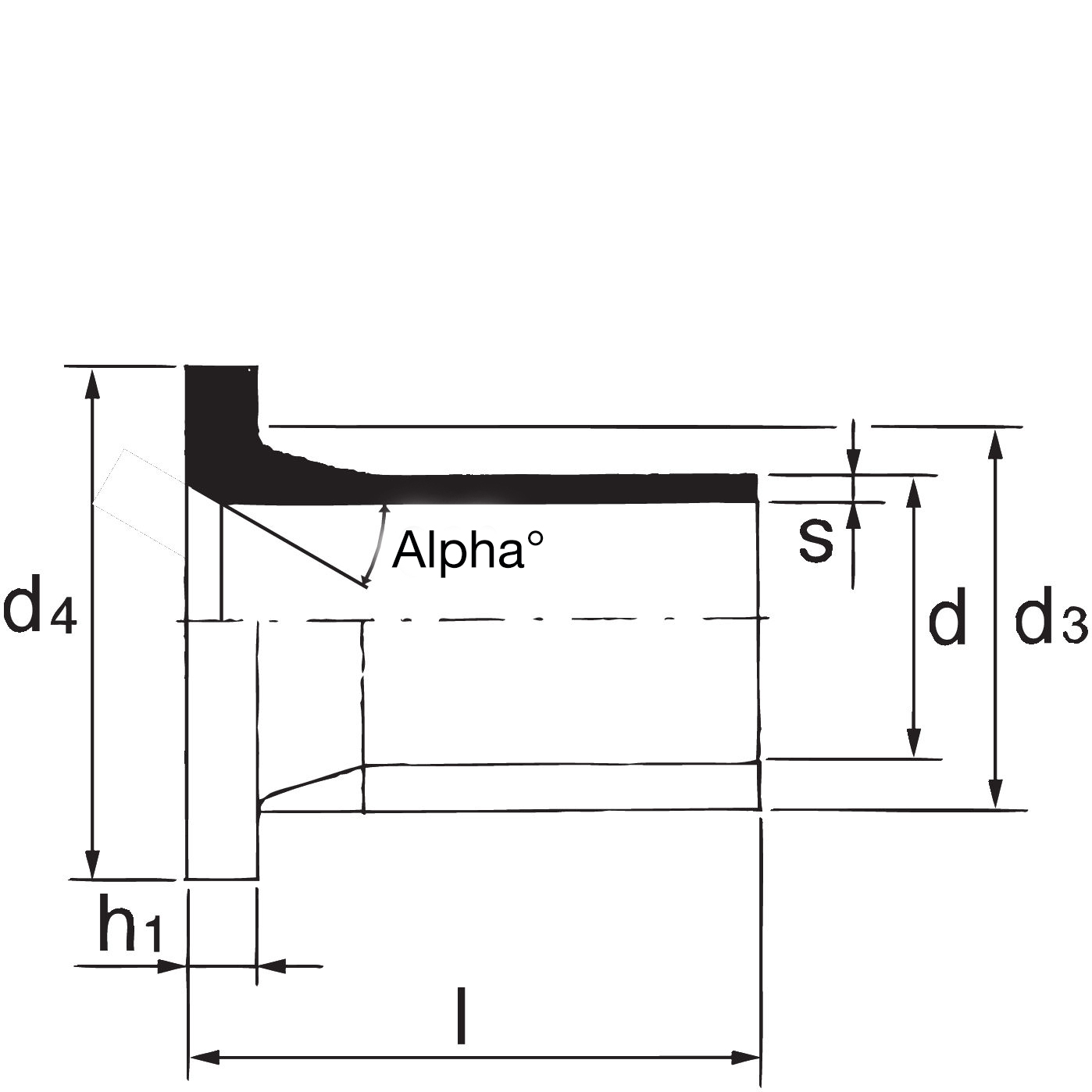

Artikelnummer RSK dSDRsld3d4h1Alpha (°)Filer
QELFK17-RC-110 2525893 110SDR176.61581251581830
QELFK17-RC-140 2525894 140SDR178.3178.51551881830
QELFK17-RC-160 2525895 160SDR179.5196.51752121830
QELFK17-RC-200 2525897 200SDR1711.9208.52322682430
QELFK17-RC-225 2525898 225SDR1713.4208.52352682430
QELFK17-RC-250 2525899 250SDR1714.82022853202525
QELFK17-RC-280 2525900 280SDR1716.62182883202525
QELFK17-RC-315 2525901 315SDR1718.72173353702525
QELFK17-RC-355 2525902 355SDR1721.12523734303020
QELFK17-RC-400 2525903 400SDR1723.72624274823330
Artikelnummer QELFK17-RC-110
RSK 2525893
d 110
SDR SDR17
s 6.6
l 158
d3 125
d4 158
h1 18
Alpha (°) 30
Artikelnummer QELFK17-RC-140
RSK 2525894
d 140
SDR SDR17
s 8.3
l 178.5
d3 155
d4 188
h1 18
Alpha (°) 30
Artikelnummer QELFK17-RC-160
RSK 2525895
d 160
SDR SDR17
s 9.5
l 196.5
d3 175
d4 212
h1 18
Alpha (°) 30
Artikelnummer QELFK17-RC-200
RSK 2525897
d 200
SDR SDR17
s 11.9
l 208.5
d3 232
d4 268
h1 24
Alpha (°) 30
Artikelnummer QELFK17-RC-225
RSK 2525898
d 225
SDR SDR17
s 13.4
l 208.5
d3 235
d4 268
h1 24
Alpha (°) 30
Artikelnummer QELFK17-RC-250
RSK 2525899
d 250
SDR SDR17
s 14.8
l 202
d3 285
d4 320
h1 25
Alpha (°) 25
Artikelnummer QELFK17-RC-280
RSK 2525900
d 280
SDR SDR17
s 16.6
l 218
d3 288
d4 320
h1 25
Alpha (°) 25
Artikelnummer QELFK17-RC-315
RSK 2525901
d 315
SDR SDR17
s 18.7
l 217
d3 335
d4 370
h1 25
Alpha (°) 25
Artikelnummer QELFK17-RC-355
RSK 2525902
d 355
SDR SDR17
s 21.1
l 252
d3 373
d4 430
h1 30
Alpha (°) 20
Artikelnummer QELFK17-RC-400
RSK 2525903
d 400
SDR SDR17
s 23.7
l 262
d3 427
d4 482
h1 33
Alpha (°) 30
