QDEFK17

Kraghylsa fasad för vridspjäll SDR17

  • PE100-kraghylsa fasad för vridpjäll
  • Kort skänkel
  • SDR11 Vatten PN 1 0 Gas PN 6
  • Om artikelnummer innehåller RC så är materialet PE100-RC
Nollställ
Visa alla mått +

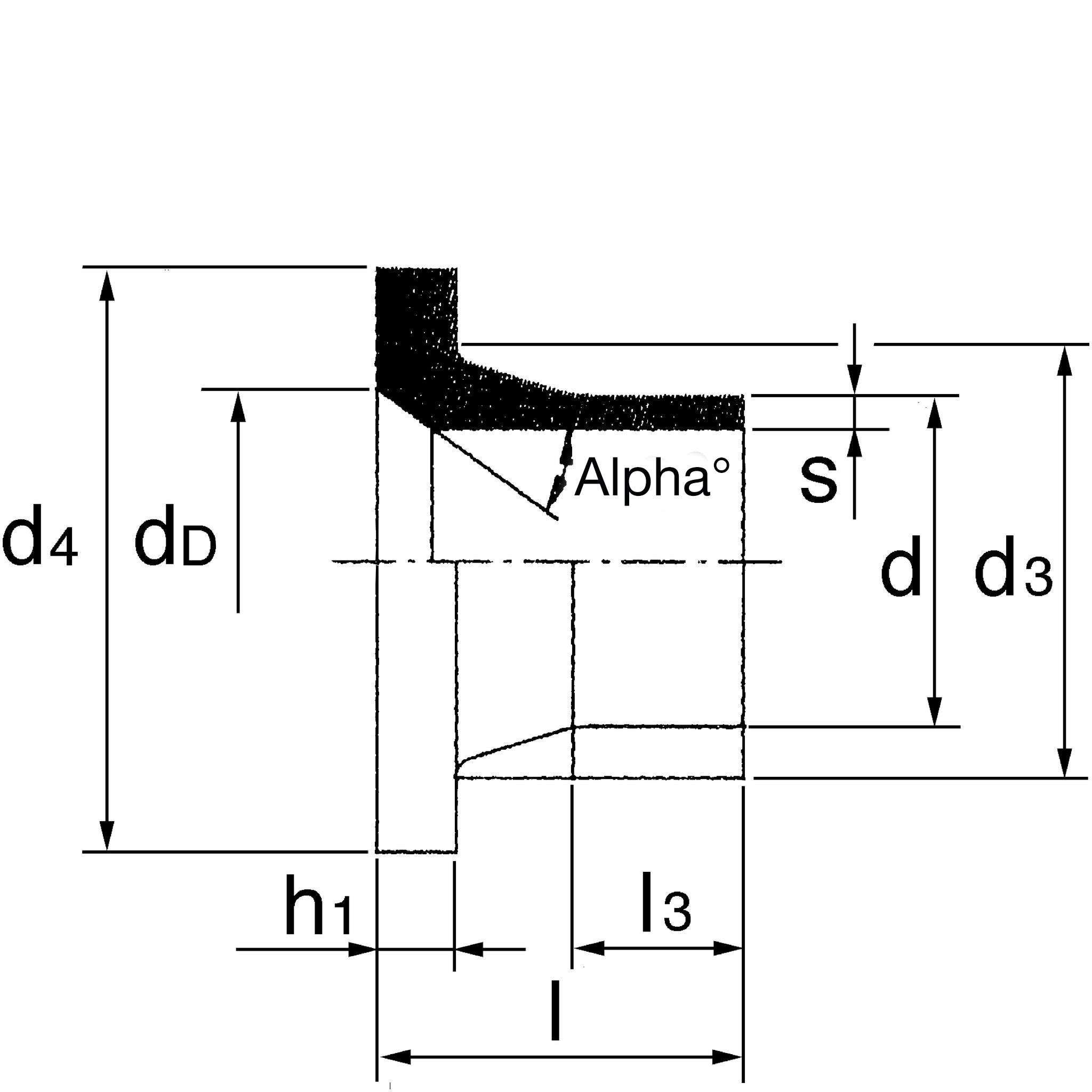

Artikelnummer RSK dSDRsLl3d3d4h1Alpha (°)Filer
QDEFK17-450 4501726.71207042758546
QDEFK17-630 6301737.41203064268550
QDEFK17-RC-140 140178.392441551881830
QDEFK17-RC-160 160179.592421752121830
QDEFK17-RC-200 2001711.9110461832682430
QDEFK17-RC-225 2251713.4113602322682430
QDEFK17-RC-250 2501714.8132702353202525
QDEFK17-RC-280 2801716.6128702853202525
QDEFK17-RC-315 3151718.7136732913702522
QDEFK17-RC-355 3551721.1120753354303030
QDEFK17-RC-400 4001723.7155753734823330
QDEFK17-RC-450 4501726.71207042758546
QDEFK17-RC-500 5001729.71207951458546
QDEFK17-RC-560 5601733.21203253068550
QDEFK17-RC-630 6301737.41203064268550
Artikelnummer QDEFK17-450
RSK
d 450
SDR 17
s 26.7
L 120
l3 70
d3 427
d4 585
h1 46
Artikelnummer QDEFK17-630
RSK
d 630
SDR 17
s 37.4
L 120
l3 30
d3 642
d4 685
h1 50
Artikelnummer QDEFK17-RC-140
RSK
d 140
SDR 17
s 8.3
L 92
l3 44
d3 155
d4 188
h1 18
Alpha (°) 30
Artikelnummer QDEFK17-RC-160
RSK
d 160
SDR 17
s 9.5
L 92
l3 42
d3 175
d4 212
h1 18
Alpha (°) 30
Artikelnummer QDEFK17-RC-200
RSK
d 200
SDR 17
s 11.9
L 110
l3 46
d3 183
d4 268
h1 24
Alpha (°) 30
Artikelnummer QDEFK17-RC-225
RSK
d 225
SDR 17
s 13.4
L 113
l3 60
d3 232
d4 268
h1 24
Alpha (°) 30
Artikelnummer QDEFK17-RC-250
RSK
d 250
SDR 17
s 14.8
L 132
l3 70
d3 235
d4 320
h1 25
Alpha (°) 25
Artikelnummer QDEFK17-RC-280
RSK
d 280
SDR 17
s 16.6
L 128
l3 70
d3 285
d4 320
h1 25
Alpha (°) 25
Artikelnummer QDEFK17-RC-315
RSK
d 315
SDR 17
s 18.7
L 136
l3 73
d3 291
d4 370
h1 25
Alpha (°) 22
Artikelnummer QDEFK17-RC-355
RSK
d 355
SDR 17
s 21.1
L 120
l3 75
d3 335
d4 430
h1 30
Alpha (°) 30
Artikelnummer QDEFK17-RC-400
RSK
d 400
SDR 17
s 23.7
L 155
l3 75
d3 373
d4 482
h1 33
Alpha (°) 30
Artikelnummer QDEFK17-RC-450
RSK
d 450
SDR 17
s 26.7
L 120
l3 70
d3 427
d4 585
h1 46
Artikelnummer QDEFK17-RC-500
RSK
d 500
SDR 17
s 29.7
L 120
l3 79
d3 514
d4 585
h1 46
Artikelnummer QDEFK17-RC-560
RSK
d 560
SDR 17
s 33.2
L 120
l3 32
d3 530
d4 685
h1 50
Artikelnummer QDEFK17-RC-630
RSK
d 630
SDR 17
s 37.4
L 120
l3 30
d3 642
d4 685
h1 50
