PF-HEM11

Poly-Flo vinkel 45° SDR11

  • Poly-Flo dubbelrörssystem
  • PP-R
  • Vinkel 45°
  • Simultansvetsning
Nollställ
Visa alla mått +

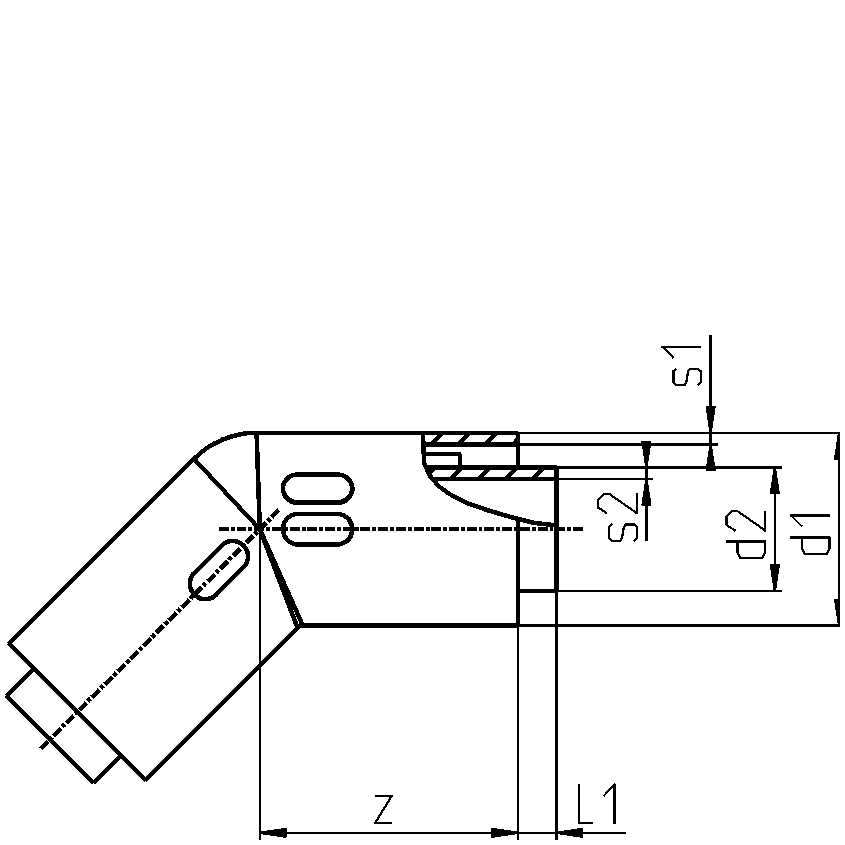

Artikelnummer RSK d2d1zL1s1s2L2Filer
PF-HEM11-032 32507073346 CAD/Step
PF-HEM11-063 639077105.45.853 CAD/Step
PF-HEM11-110 110160107109.51073 CAD/Step
Artikelnummer PF-HEM11-032
RSK
d2 32
d1 50
z 70
L1 7
s1 3
s2 3
L2 46
Artikelnummer PF-HEM11-063
RSK
d2 63
d1 90
z 77
L1 10
s1 5.4
s2 5.8
L2 53
Artikelnummer PF-HEM11-110
RSK
d2 110
d1 160
z 107
L1 10
s1 9.5
s2 10
L2 73
Datablad

Teknisk information
