PF-GDM11

Poly-Flo vinkel 90° SDR11

  • Poly-Flo dubbelrörssystem
  • PP-R
  • Vinkel 90° (framställd av 2 st 45°)
  • Simultansvetsning
Nollställ
Visa alla mått +

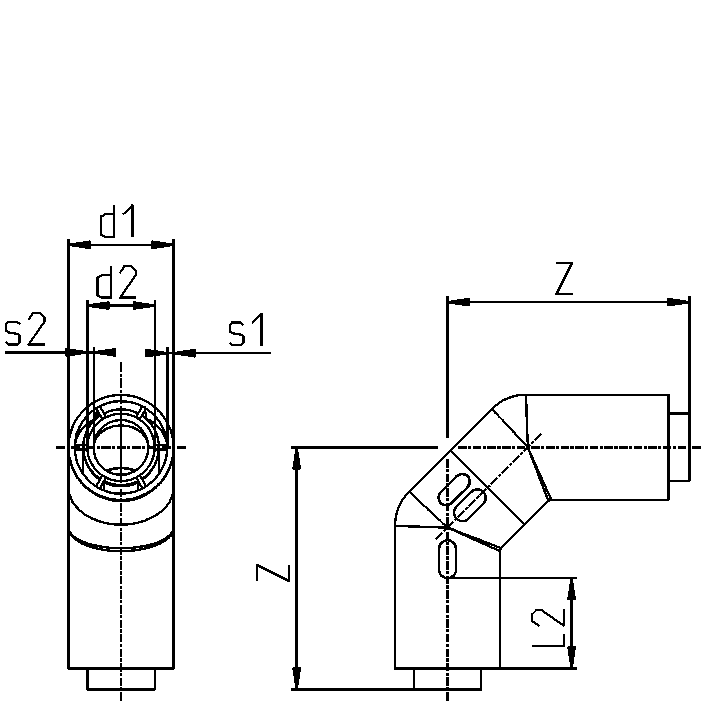

Artikelnummer RSK d2d1s1s2zL1L2Filer
PF-GDM11-032 325033115743 CAD/Step
PF-GDM11-063 63905.45.81401053 CAD/Step
PF-GDM11-110 1101609.5102461073 CAD/Step
Artikelnummer PF-GDM11-032
RSK
d2 32
d1 50
s1 3
s2 3
z 115
L1 7
L2 43
Artikelnummer PF-GDM11-063
RSK
d2 63
d1 90
s1 5.4
s2 5.8
z 140
L1 10
L2 53
Artikelnummer PF-GDM11-110
RSK
d2 110
d1 160
s1 9.5
s2 10
z 246
L1 10
L2 73
Datablad

Teknisk information
