M1IM-E

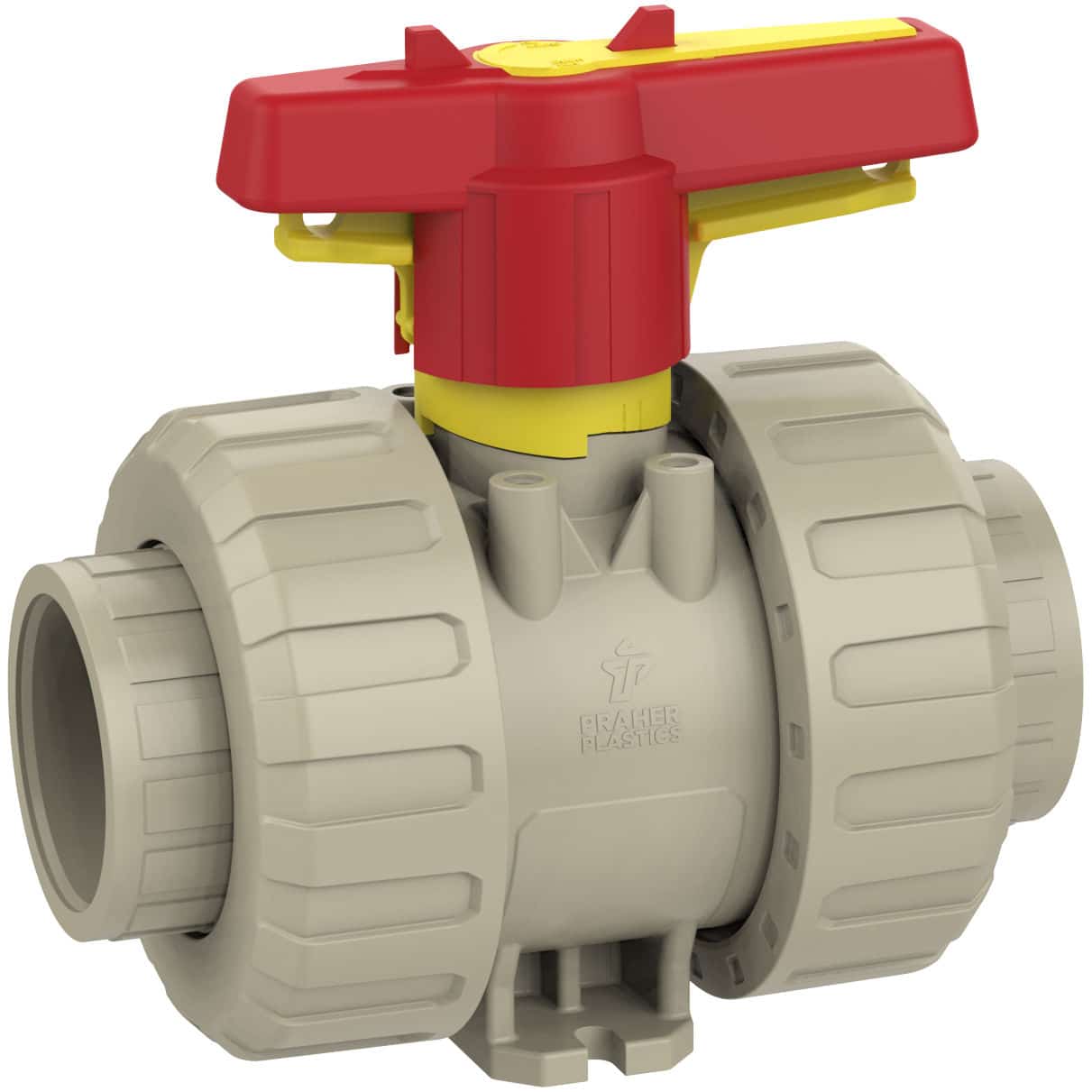

PP Kulventil inv. svets EPDM

  • PP Tvåvägs kulventil
  • PN 10
  • EPDM
  • För industriellt bruk
  • Invändig svets
  • Säkerhetshandtag med möjlighet för individuell märkning
  • Silikonfri
  • Fasta säten
  • Kan extrautrustas med ett flertal tillbehör
Visa alla mått +
Artikelnummer RSK dDNDZAtCHBFiler
M1IM-E-016 5493989 16105869.561.514.53371.539.5 CAD/Step
M1IM-E-020 5493990 20155866.561.5163371.539.5 CAD/Step
M1IM-E-025 5493991 252068.5786917.5407851 CAD/Step
M1IM-E-032 5493992 322575.5847319.543.58061 CAD/Step
M1IM-E-040 5493993 4032929783225198.563.5 CAD/Step
M1IM-E-050 5493994 50401081149425.556.5106.572 CAD/Step
M1IM-E-063 5493995 6350127.5136.51092964.5113.584 CAD/Step
M1IM-E-075 2558126 7565160162131.534.585143110 CAD/Step
M1IM-E-090 2558127 9080196.5206.5156.538.5100161132 CAD/Step
M1IM-E-110 2558128 11080196.5207.5156.542100161132 CAD/Step

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Datablad

Utökat produktblad

Teknisk information

Tillbehör

SET/M1IM-E

EPDM-oring set för M1 EPDM

UNL/M1-MF

Låsning mutter för M1

Flow Adjust

Graderingsskiva för Kulventil M1

SE/M1

PVC-U Spindelförlängare M1

Q/M1IM

PP Krage inv. svets M1/TBV

FB/M1

Elektriskt ändläge O/C för M1

DP/M1

Distansplatta M1

E/M1IM

PP Mutter för M1

SET/M1

Montage-set för M1
