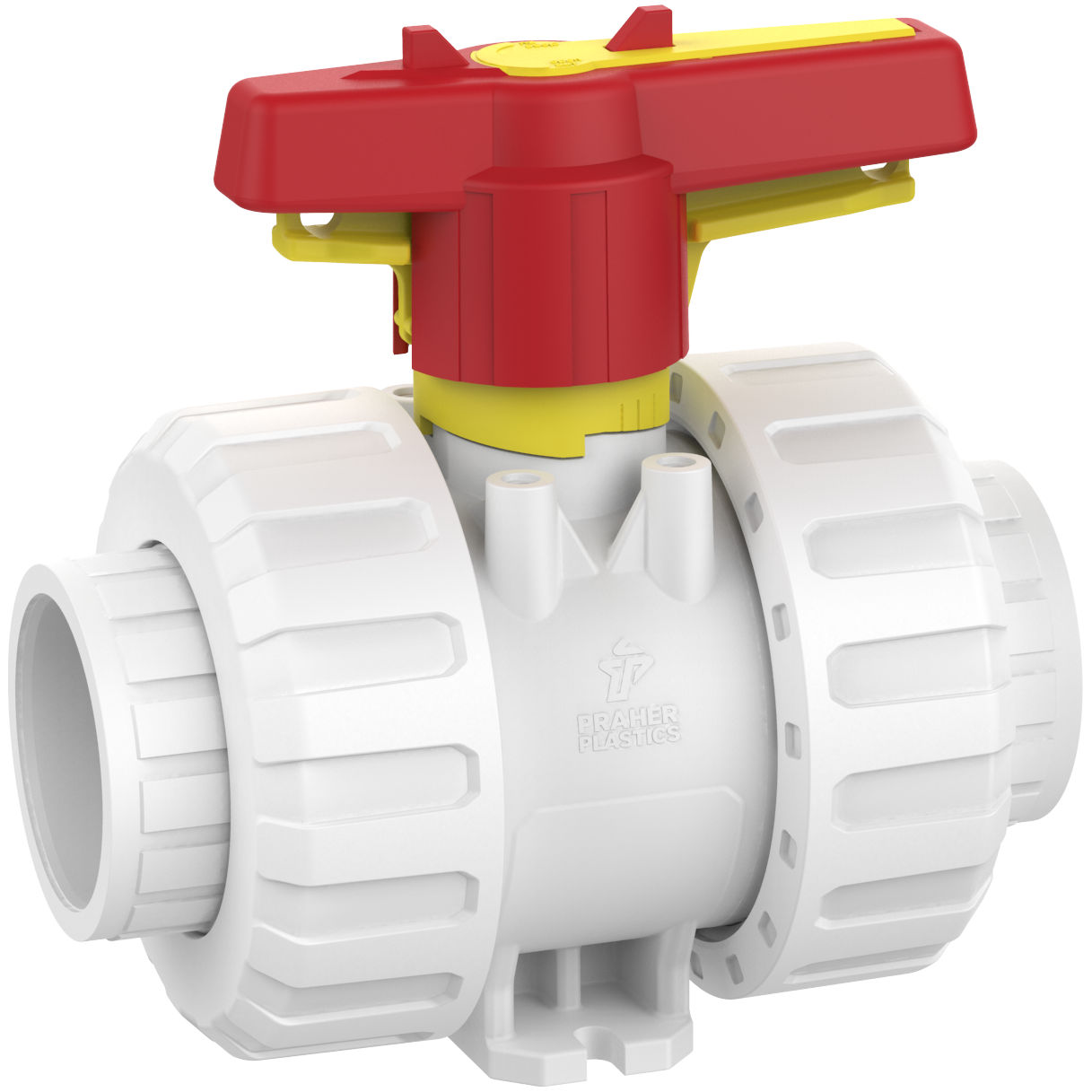

M1IF

Kulventil inv. svets

  • PVDF Tvåvägs kulventil
  • PN 16
  • FPM
  • Sätestätning i PTFE
  • För industriellt bruk
  • Invändig svets
  • Säkerhetshandtag med möjlighet för individuell märkning
  • Silikonfri
  • Fasta säten
  • Kan extrautrustas med ett flertal tillbehör
Nollställ

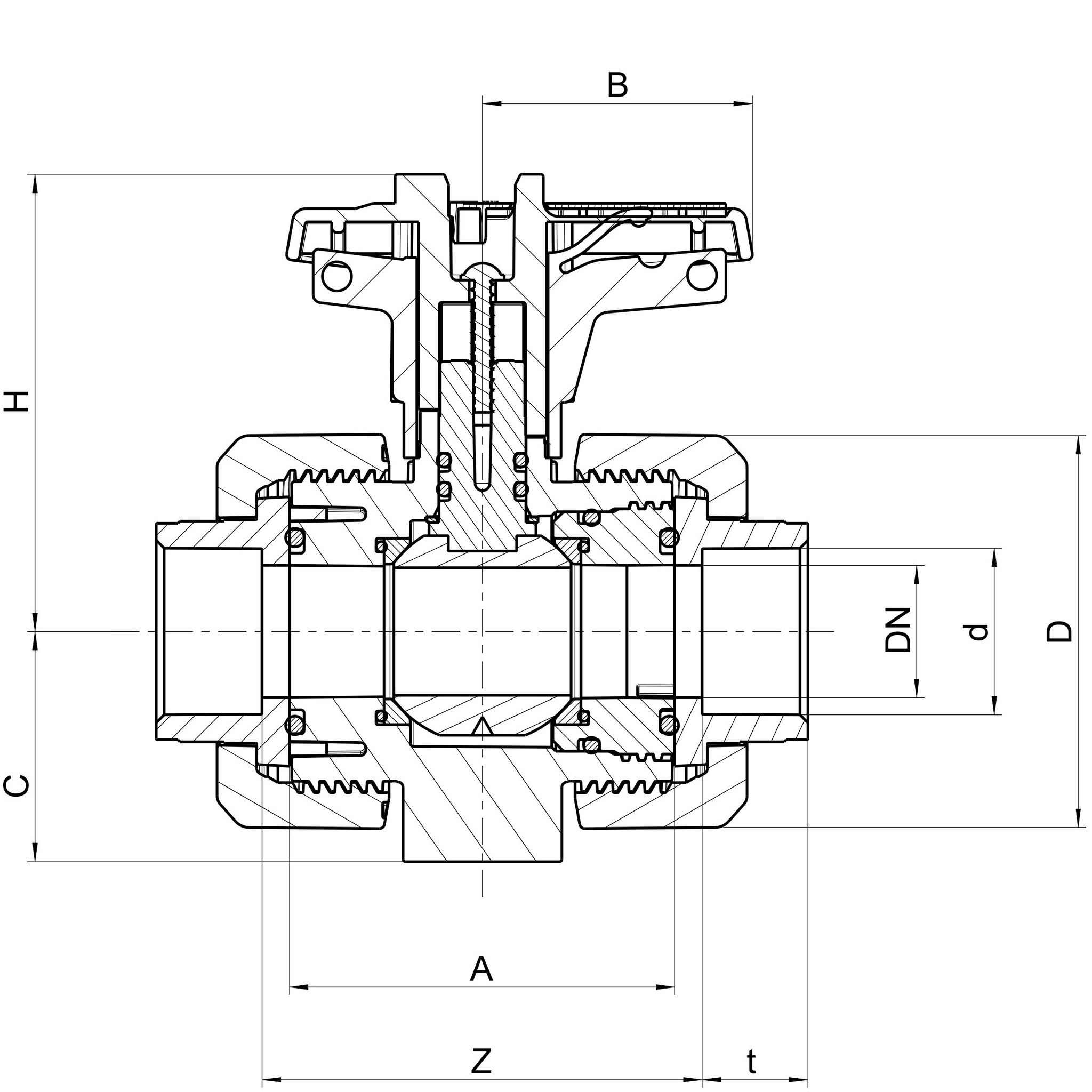

Visa alla mått +
Artikelnummer RSK dDNDAZtCHBFiler
M1IF-V-016 5493862 161056.561.569.514.53374.540 CAD/Step
M1IF-V-020 5493863 201556.561.567163374.540 CAD/Step
M1IF-V-025 5493864 252067697817408351.5 CAD/Step
M1IF-V-032 5493865 322573.5738419.543.585.551.5 CAD/Step
M1IF-V-040 5493866 40329083972251104.564 CAD/Step
M1IF-V-050 5493867 5040105.5941132556.511373 CAD/Step
M1IF-V-063 5493868 6350124.5108.51362964.5121.585 CAD/Step
M1IF-V-075 2558123 7565157,5131,5158,53585151,5110 CAD/Step
M1IF-V-090 2558124 9080192,5156,520538,5100167132 CAD/Step
M1IF-V-110 2558125 11080192,5156,516344100167132 CAD/Step

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Artikelnummer M1IF-V-016
RSK 5493862
d 16
DN 10
D 56.5
A 61.5
Z 69.5
t 14.5
C 33
H 74.5
B 40
Artikelnummer M1IF-V-020
RSK 5493863
d 20
DN 15
D 56.5
A 61.5
Z 67
t 16
C 33
H 74.5
B 40
Artikelnummer M1IF-V-025
RSK 5493864
d 25
DN 20
D 67
A 69
Z 78
t 17
C 40
H 83
B 51.5
Artikelnummer M1IF-V-032
RSK 5493865
d 32
DN 25
D 73.5
A 73
Z 84
t 19.5
C 43.5
H 85.5
B 51.5
Artikelnummer M1IF-V-040
RSK 5493866
d 40
DN 32
D 90
A 83
Z 97
t 22
C 51
H 104.5
B 64
Artikelnummer M1IF-V-050
RSK 5493867
d 50
DN 40
D 105.5
A 94
Z 113
t 25
C 56.5
H 113
B 73
Artikelnummer M1IF-V-063
RSK 5493868
d 63
DN 50
D 124.5
A 108.5
Z 136
t 29
C 64.5
H 121.5
B 85
Artikelnummer M1IF-V-075
RSK 2558123
d 75
DN 65
D 157,5
A 131,5
Z 158,5
t 35
C 85
H 151,5
B 110
Artikelnummer M1IF-V-090
RSK 2558124
d 90
DN 80
D 192,5
A 156,5
Z 205
t 38,5
C 100
H 167
B 132
Artikelnummer M1IF-V-110
RSK 2558125
d 110
DN 80
D 192,5
A 156,5
Z 163
t 44
C 100
H 167
B 132
