M1DU-E

PVC-U Kulventil utv. lim EPDM

  • PVC-U Tvåvägs kulventil
  • PN 16
  • EPDM
  • Sätestätning i PTFE
  • För industriellt bruk
  • PP utvändig svets
  • Säkerhetshandtag med möjlighet för individuell märkning
  • Silikonfri
  • Fasta säten
  • Kan extrautrustas med ett flertal tillbehör

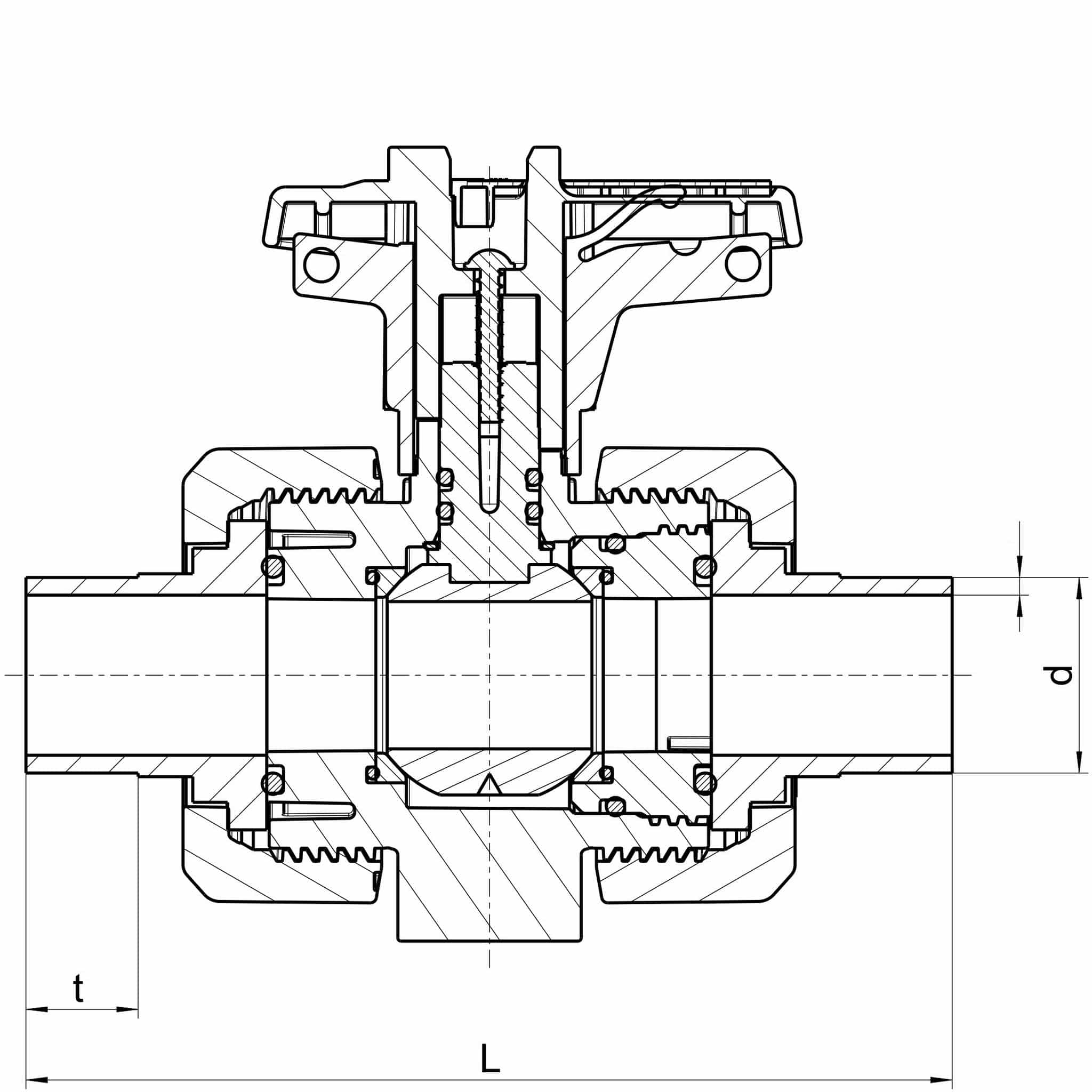

Visa alla mått +
Artikelnummer RSK dDNDLAtCHBsFiler
M1DU-E-016 2558083 161055.59845173370.539.52.8 CAD/Step
M1DU-E-020 2558084 201555.5123.545173370.539.52 CAD/Step
M1DU-E-025 2558085 252062143.553.520.54077512.5 CAD/Step
M1DU-E-032 2558086 322570153.55423.54379.5513.5 CAD/Step
M1DU-E-040 2558087 403284173.56227519863.54 CAD/Step
M1DU-E-050 2558088 5040101194783256105.5725 CAD/Step
M1DU-E-063 2558089 6350115223874064114846.5 CAD/Step
M1DU-E-075 2558090 7565149259.5111.545851421106 CAD/Step
M1DU-E-090 2558091 9080182297135.5541001531326.7 CAD/Step
M1DU-E-110 4527844 11080182314.5135.564.51001531328.1

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
