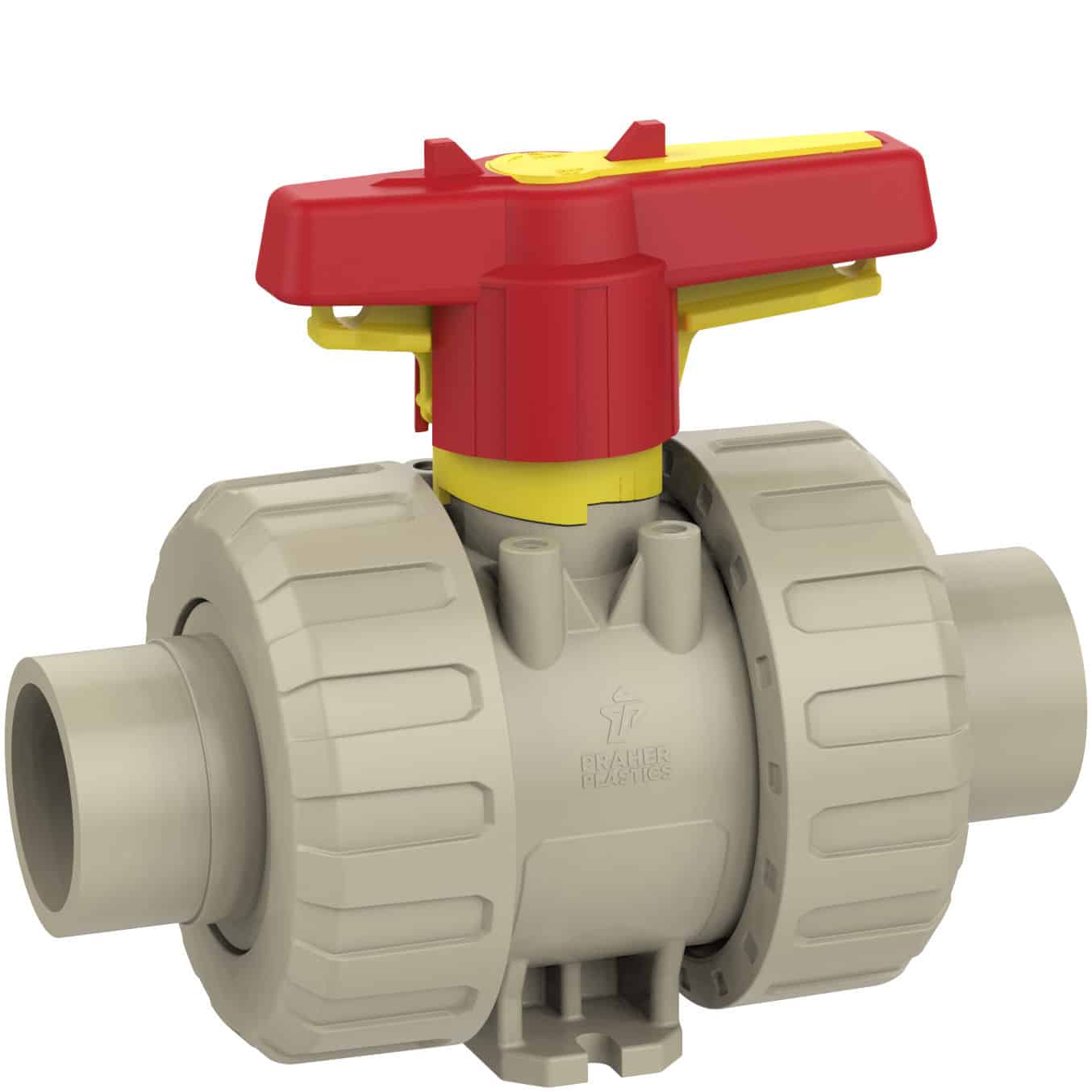

M1DM-V

PP Kulventil utv. svets FPM

  • PP Tvåvägs kulventil
  • PN 16
  • FPM
  • Sätestätning i PTFE
  • För industriellt bruk
  • PP utvändig lim
  • Säkerhetshandtag med möjlighet för individuell märkning
  • Silikonfri
  • Fasta säten
  • Kan extrautrustas med ett flertal tillbehör
Nollställ
Visa alla mått +
Artikelnummer RSK dDNLtFiler
M1DM-V-020 5493835 201512414 CAD/Step
M1DM-V-025 5493836 252014315.5 CAD/Step
M1DM-V-032 5493837 322515118 CAD/Step
M1DM-V-040 5493838 403217120.5 CAD/Step
M1DM-V-050 5493839 504019123.5 CAD/Step
M1DM-V-063 5493840 635022127.5 CAD/Step
M1DM-V-075 2558080 756527531 CAD/Step
M1DM-V-090 2558081 908029236 CAD/Step
M1DM-V-110 2558082 11080316.540 CAD/Step

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Artikelnummer M1DM-V-020
RSK 5493835
d 20
DN 15
L 124
t 14
Artikelnummer M1DM-V-025
RSK 5493836
d 25
DN 20
L 143
t 15.5
Artikelnummer M1DM-V-032
RSK 5493837
d 32
DN 25
L 151
t 18
Artikelnummer M1DM-V-040
RSK 5493838
d 40
DN 32
L 171
t 20.5
Artikelnummer M1DM-V-050
RSK 5493839
d 50
DN 40
L 191
t 23.5
Artikelnummer M1DM-V-063
RSK 5493840
d 63
DN 50
L 221
t 27.5
Artikelnummer M1DM-V-075
RSK 2558080
d 75
DN 65
L 275
t 31
Artikelnummer M1DM-V-090
RSK 2558081
d 90
DN 80
L 292
t 36
Artikelnummer M1DM-V-110
RSK 2558082
d 110
DN 80
L 316.5
t 40
