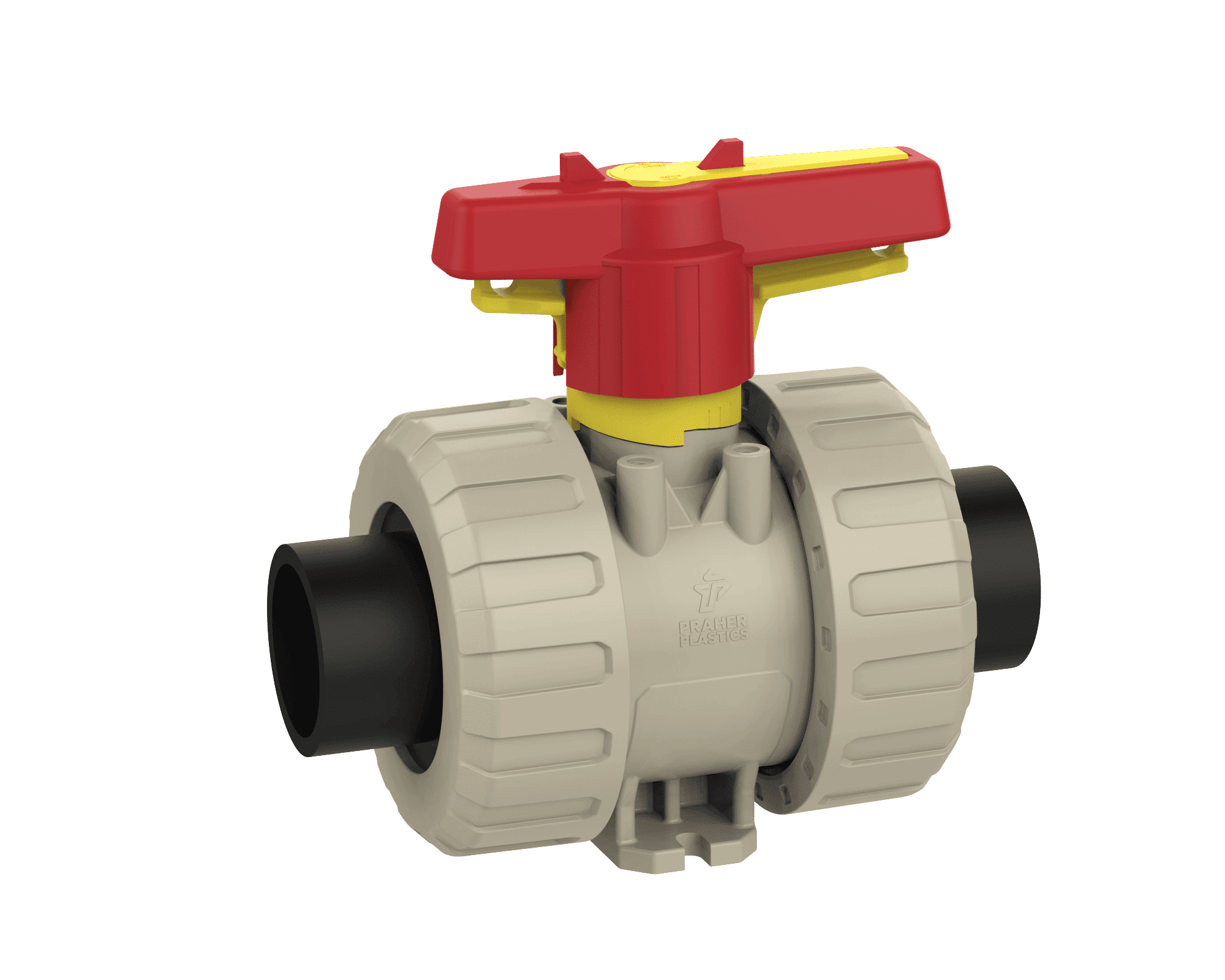

M1DEM-V

Kulventil PP utv. svets PE-ändar EPDM

PP Tvåvägs kulventil
PN 10
FPM
Sätestätning i PTFE
För industriellt bruk
PE-krage, korta ändar
Säkerhetshandtag med möjlighet för individuell märkning
Silikonfri
Fasta säten
Kan extrautrustas med ett flertal tillbehör

Modeller

Visa alla mått +

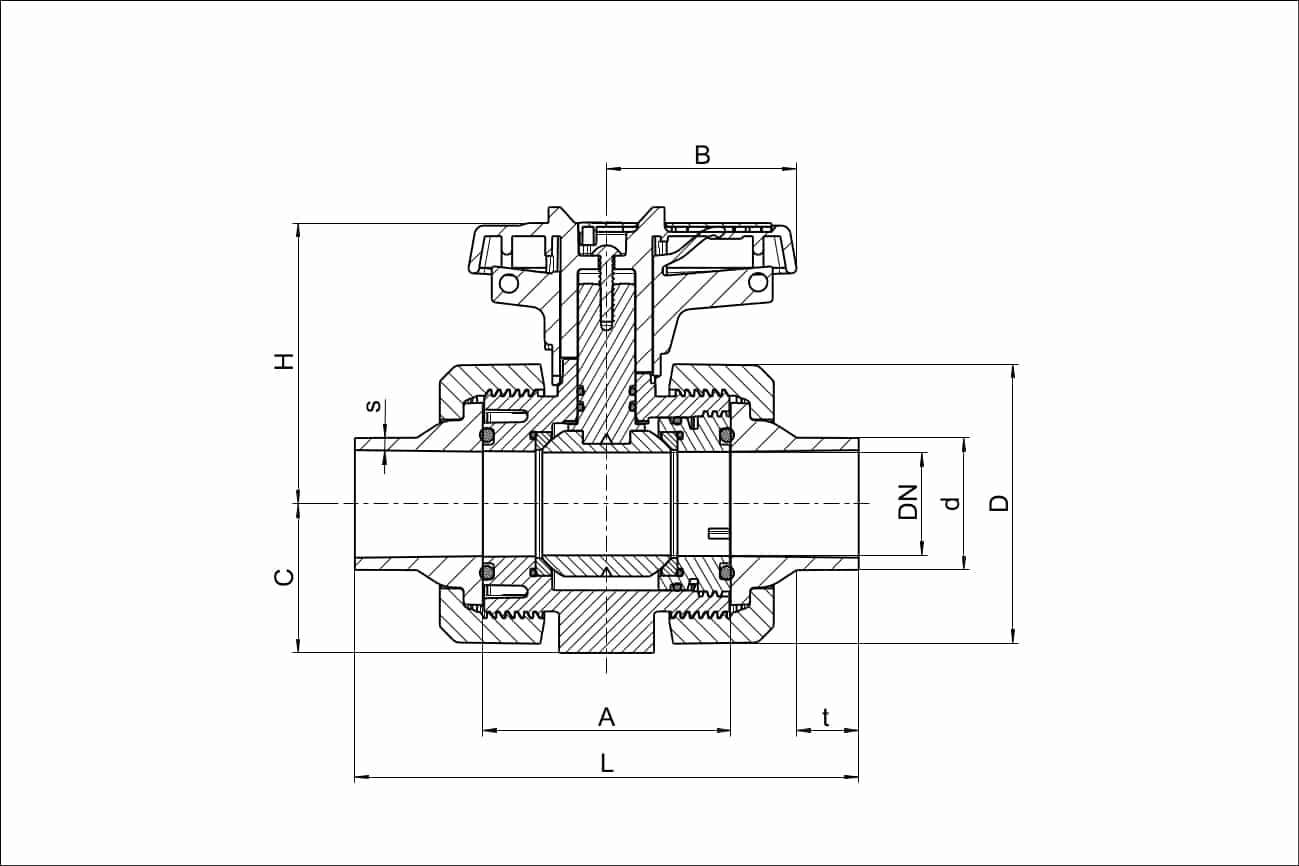

Artikelnummer	d	DN	D	L	A	t	C	H	B	s	Filer
M1DEM-V-020	20	15	58	124	61,5	13.5	33	71.5	39.5	1.9	CAD/Step
M1DEM-V-025	25	20	68.5	144	69	15.5	40	78	51	2.3	CAD/Step
M1DEM-V-032	32	25	75.5	154	73	18.5	43.5	80	51	2.9	CAD/Step
M1DEM-V-040	40	32	92	173	83	22.5	51	98.5	63.5	3.7	CAD/Step
M1DEM-V-050	50	40	108	198	94	26	56.5	106.5	72	4.6	CAD/Step
M1DEM-V-063	63	50	127.5	223	109	30	64.5	113.5	84	5.8	CAD/Step
M1DEM-V-075	75	65	160	247	131.5	32	85	143	110	6.8	CAD/Step
M1DEM-V-090	90	80	196.5	286.5	156.5	30	100	161	132	8.2	CAD/Step
M1DEM-V-110	110	80	196.5	316	156.5	35.5	100	161	132	10	CAD/Step

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

Montagefläns + adaptor - enligt ISO 5211 (option)
Ergonomiskt och Låsbart säkerhetshandtag
Fasta säten - En sida av ventilen är demonterbar under fullt tryck
Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
Robust ventilhus - Anpassat för industriell användning, PN16

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
DA: Dubbelverkande don som öppnas och stängs med luft.
