M1BEM/NC-E

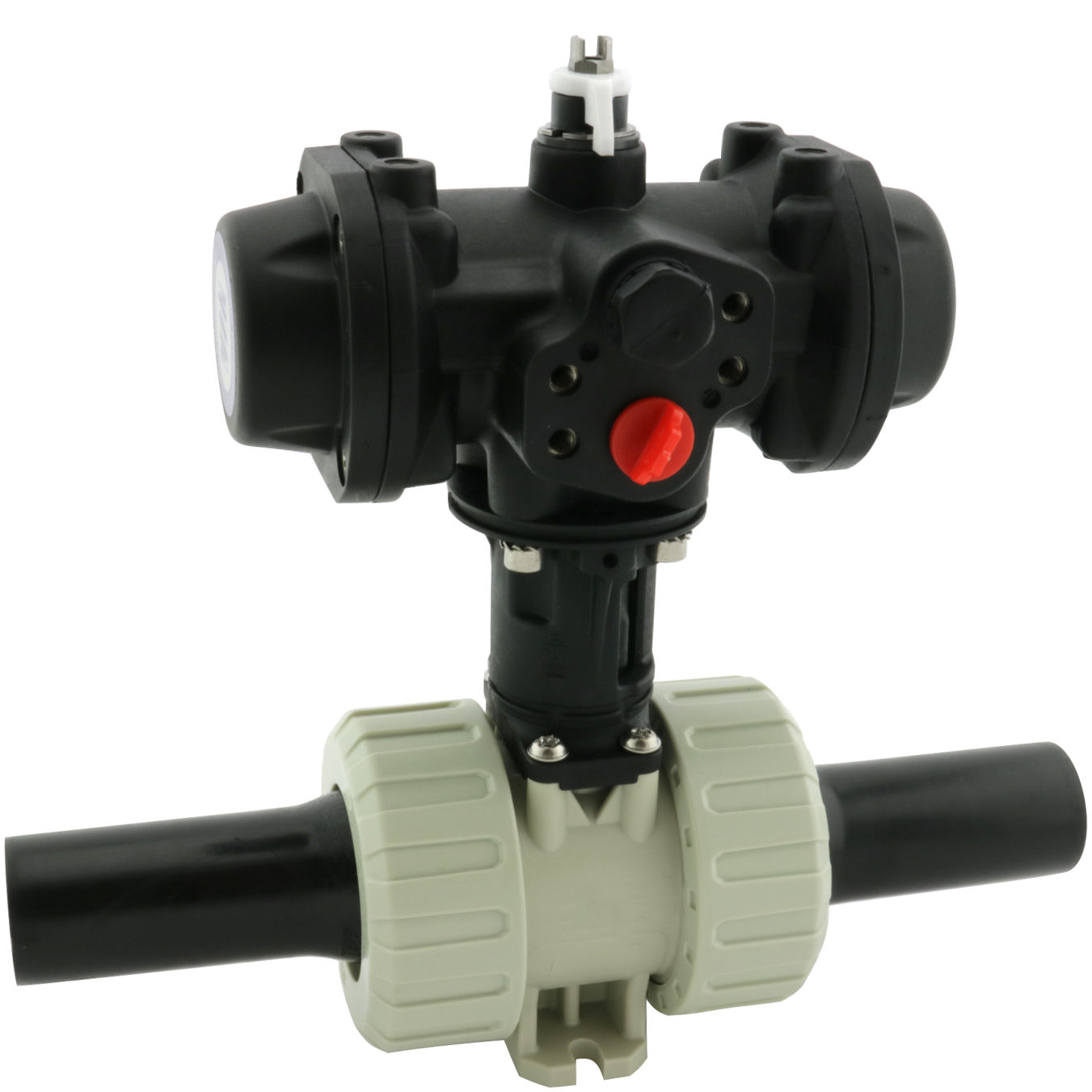

Kulventil PP långa PE-ändar pneumatiskt (NC) EPDM

  • PP Tvåvägs kulventil pneumatiskt styrd NC
  • PN 10
  • EPDM
  • För industriellt bruk
  • Utvändig svets i PE med långa ändar
  • Dimension dn15-dn25 får ej Spegel eller IR-svetsas
  • Pneumatiskt manöverdon normalt stängd
  • Anslutning styrluft: G1/4" Namur
  • Optisk indikering
  • Silikonfri
  • Fasta säten
Visa alla mått +
Artikelnummer RSK dDNDLAtCHBJDonFiler
M1BEM/NC-E-020 20155818861.545.53381203144PPWS
M1BEM/NC-E-025 252068.5207.56946.54086.5215.5144PPWS
M1BEM/NC-E-032 322575.5218735043.589.5222144PPWS
M1BEM/NC-E-040 4032922428354.55197250157PP00S
M1BEM/NC-E-050 5040108264945856.5104.5263157PP00S
M1BEM/NC-E-063 6350127.52921096364.5111.5278157PP00S
M1BEM/NC-E-075 7565160379131.58585138.5346.5230PP10S
M1BEM/NC-E-090 9080196.5441156.581100168415313PP20S
M1BEM/NC-E-110 11080196.5468156.5114100168415313PP20S

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
