K4OU/DA-V

PVC-U Vridspjäll Pneumatiskt (DA) FPM

  • PVC-U Vridspjäll Pneumatiskt dubbelverkande (DA)
  • För inspänning mellan fläns
  • Tätning FPM
  • PN 10
  • Anslutning styrtryck: 1/4" Namur
  • Styrtryck max 8 Bar
  • Hus: Glasfylld PP, UV-beständig
  • Spjällblad: PVC-U
  • Luggad version med ingjutna insatsgängor i bulthål mot förfrågan.
Visa alla mått +
Artikelnummer RSK DChFHAMBNDonFiler
K4OU/DA-V-075 4564816 7565100232355230569753PP10
K4OU/DA-V-090 4564817 9080100239362230569753PP10
K4OU/DA-V-110 4564818 110100115269392230569753PP10
K4OU/DA-V-140 4564819 140125130303.5450.53136812264PP20
K4OU/DA-V-160 4564820 160150147.53334803136812264PP20
K4OU/DA-V-225 4564821 2252001753955703588915377PA25

Robust vridspjäll för industriell användning. Används för gas och vätskor som avstängningsventil. Hus med anpassningsbar hålbild för inspänning mellan flänsar i både plast och metallrörsystem. Ventilhus i glasförstärkt PP som är resistent mot UV-strålning. Liner i EPDM eller Viton beroende på applikation. Finns i dimensionerna d50-400.

• Låsbar - Enkelt att låsa ventilen i önskat läge. Handtaget kan positioneras i tio fasta lägen • Fixera bultarna - Går att fixera bultarna direkt i ventilen • Trycktålig - Tål tryck från båda riktningarna. Möjligt att montera en luggad K4 som stoppventil • Integrerade gänginsatser - Luggad K4 tillverkas med integrerade gänginsatser i PP. • UV-resistent hus - Huset är utformat för att förhindra överspänning av flänstätning. Finns med utbytbart spjällblad och liner. Byggmått enligt DIN 2501.

Installation av K4-vridspjäll Före åtdragning av bultar, positionera vridspjället med spjällbladet i öppet läge. Kontrollera frigång av ventilklaffen i rör eller flänsar. Bultarna åtdrages i ett stjärnmönster. Överskrid inte angivet åtdragningsmoment. Vid montering är det lämpligt att smörja linern. Använd inte mineralolja till EPDM.

Don typer Det finns olika typer av don avsedda att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don öppnas och stängs med luft.
  • CE: Elektriskt don kan monteras efter kundens behov med 12-24v eller 100-240v. Finns även som Failsafe med batteribackup och med Positioner 4-20mA /0-10v.
  • LU: Integrerade gänginsatser i syrafast stål.
  • RM: Ventil med påmonterad snäckväxel som regleras förhand.
Datablad

Teknisk information

Tillbehör

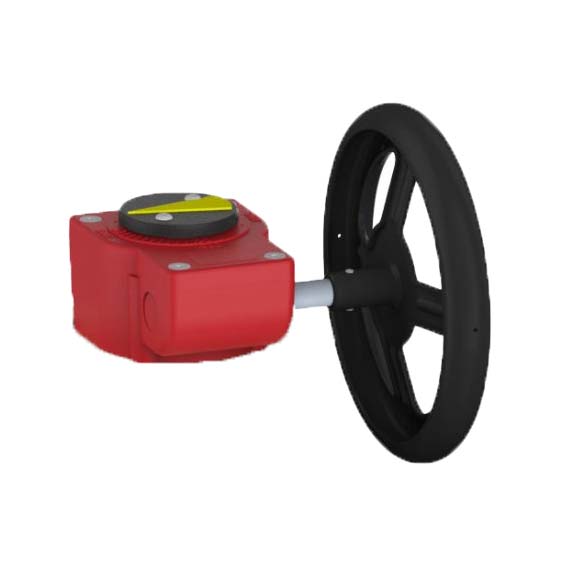

GEAR/K4

Snäckväxel Vridspjäll K4

H/K4-LS

Handtag Vridspjäll K4 med Limit switch

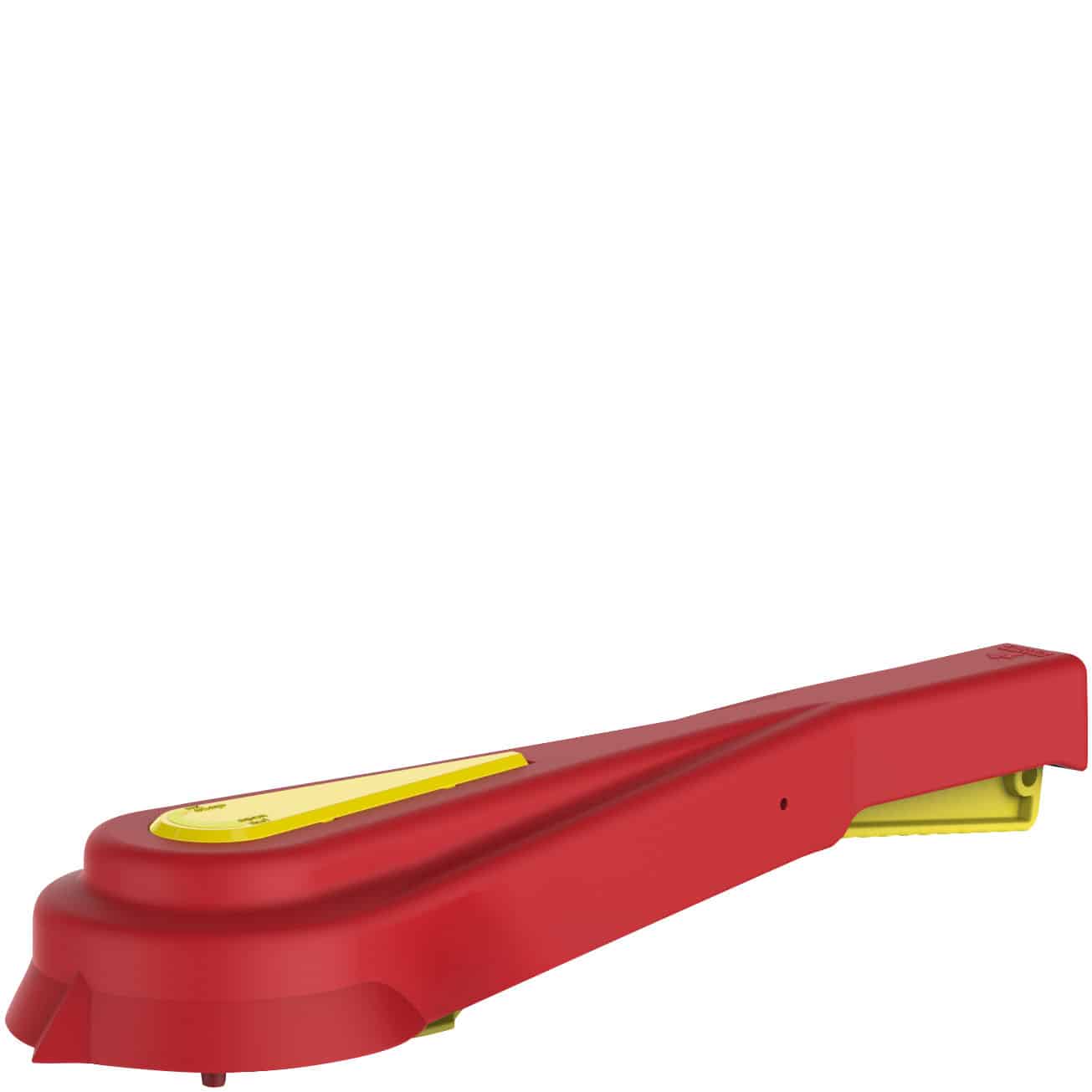

H/K4

Handtag Vridspjäll K4
