K4OF/NC

Vridspjäll pneumatiskt (NC)

  • PVDF-vridspjäll Pneumatiskt normalt stängd (NC)
  • För inspänning mellan fläns eller luggad
  • Anslutning styrtryck: 1/4" Namur
  • Styrtryck max 8 Bar
  • Hus: Glasfylld PP, UV-beständig
  • Spjällblad: PVDF
  • FPM-liner
  • PN 10 Max temperatur, se tekniska data.
  • Luggad version med ingjutna invändiga gängor i bulthål mot förfrågan
  • Kontrollera frigång av spjällblad i kraghylsa före montage.
Nollställ

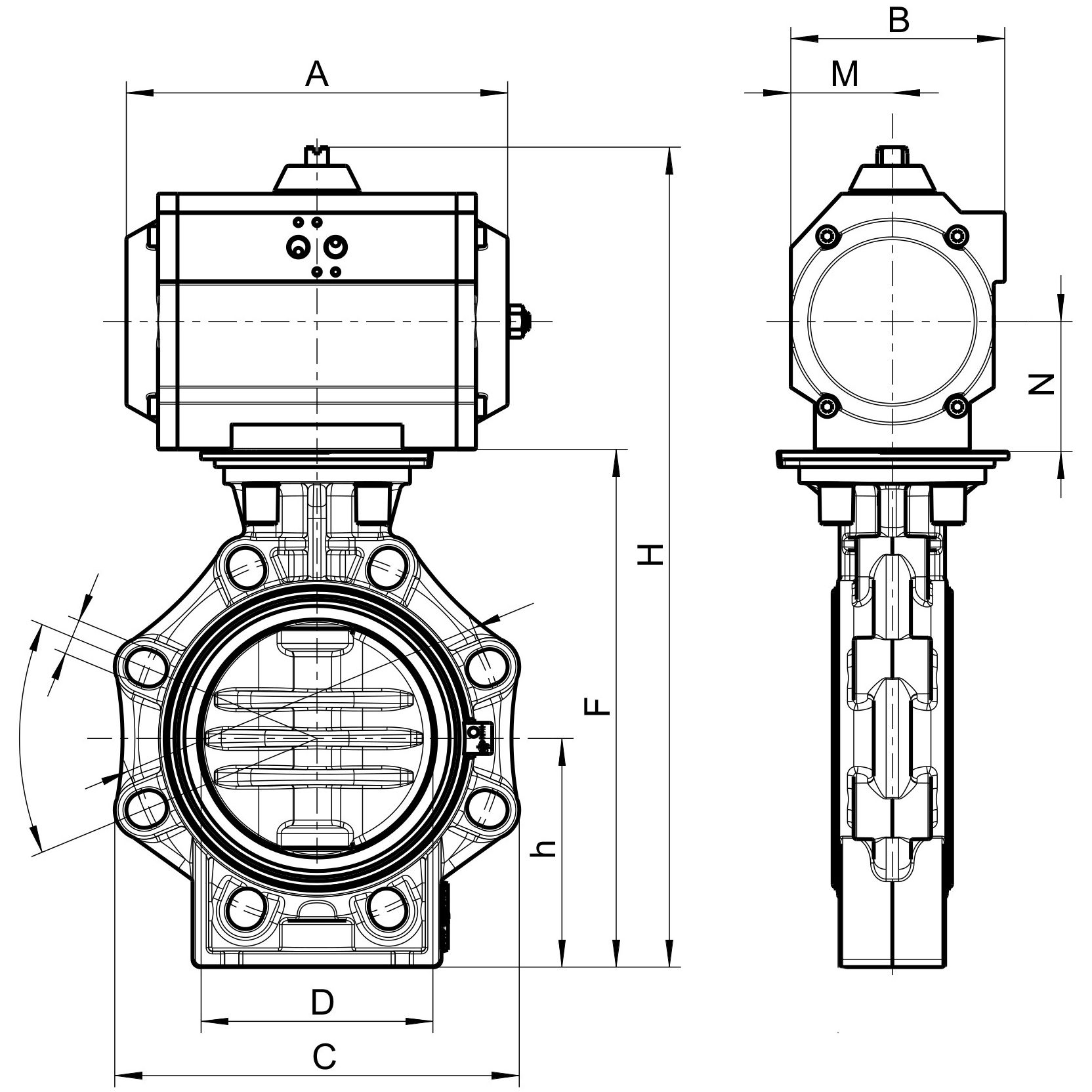

Visa alla mått +
Artikelnummer RSK DChFHAMBNDonFiler
K4OF/NC-V-075 4564654 75651002323793136812264PP20S
K4OF/NC-V-090 4564655 90801002393863136812264PP20S
K4OF/NC-V-110 4564656 1101001152694163136812264PP20S
K4OF/NC-V-140 4564657 140125130303.5478.53588915377PA25S
K4OF/NC-V-160 4564658 160150147.53335244299716986PA30S
K4OF/NC-V-225 4564659 225200175395667598120226116PA40S

Robust vridspjäll för industriell användning. Används för gas och vätskor som avstängningsventil. Hus med anpassningsbar hålbild för inspänning mellan flänsar i både plast och metallrörsystem. Ventilhus i glasförstärkt PP som är resistent mot UV-strålning. Liner i EPDM eller Viton beroende på applikation. Finns i dimensionerna d50-400.

• Låsbar - Enkelt att låsa ventilen i önskat läge. Handtaget kan positioneras i tio fasta lägen • Fixera bultarna - Går att fixera bultarna direkt i ventilen • Trycktålig - Tål tryck från båda riktningarna. Möjligt att montera en luggad K4 som stoppventil • Integrerade gänginsatser - Luggad K4 tillverkas med integrerade gänginsatser i PP. • UV-resistent hus - Huset är utformat för att förhindra överspänning av flänstätning. Finns med utbytbart spjällblad och liner. Byggmått enligt DIN 2501.

Installation av K4-vridspjäll Före åtdragning av bultar, positionera vridspjället med spjällbladet i öppet läge. Kontrollera frigång av ventilklaffen i rör eller flänsar. Bultarna åtdrages i ett stjärnmönster. Överskrid inte angivet åtdragningsmoment. Vid montering är det lämpligt att smörja linern. Använd inte mineralolja till EPDM.

Don typer Det finns olika typer av don avsedda att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don öppnas och stängs med luft.
  • CE: Elektriskt don kan monteras efter kundens behov med 12-24v eller 100-240v. Finns även som Failsafe med batteribackup och med Positioner 4-20mA /0-10v.
  • LU: Integrerade gänginsatser i syrafast stål.
  • RM: Ventil med påmonterad snäckväxel som regleras förhand.
Artikelnummer K4OF/NC-V-075
RSK 4564654
D 75
C 65
h 100
F 232
H 379
A 313
M 68
B 122
N 64
Don PP20S
Artikelnummer K4OF/NC-V-090
RSK 4564655
D 90
C 80
h 100
F 239
H 386
A 313
M 68
B 122
N 64
Don PP20S
Artikelnummer K4OF/NC-V-110
RSK 4564656
D 110
C 100
h 115
F 269
H 416
A 313
M 68
B 122
N 64
Don PP20S
Artikelnummer K4OF/NC-V-140
RSK 4564657
D 140
C 125
h 130
F 303.5
H 478.5
A 358
M 89
B 153
N 77
Don PA25S
Artikelnummer K4OF/NC-V-160
RSK 4564658
D 160
C 150
h 147.5
F 333
H 524
A 429
M 97
B 169
N 86
Don PA30S
Artikelnummer K4OF/NC-V-225
RSK 4564659
D 225
C 200
h 175
F 395
H 667
A 598
M 120
B 226
N 116
Don PA40S
