K4OF/DA

Vridspjäll pneumatiskt (DA)

  • PVDF-vridspjäll Pneumatiskt dubbelverkande (DA)
  • För inspänning mellan fläns eller luggad
  • Anslutning styrtryck: 1/4" Namur
  • Styrtryck max 8 Bar
  • Hus: Glasfylld PP, UV-beständig
  • Spjällblad: PVDF
  • FPM-liner
  • PN 10 Max temperatur, se tekniska data.
  • Luggad version med ingjutna invändiga gängor i bulthål mot förfrågan
  • Kontrollera frigång av spjällblad i kraghylsa före montage.
Nollställ

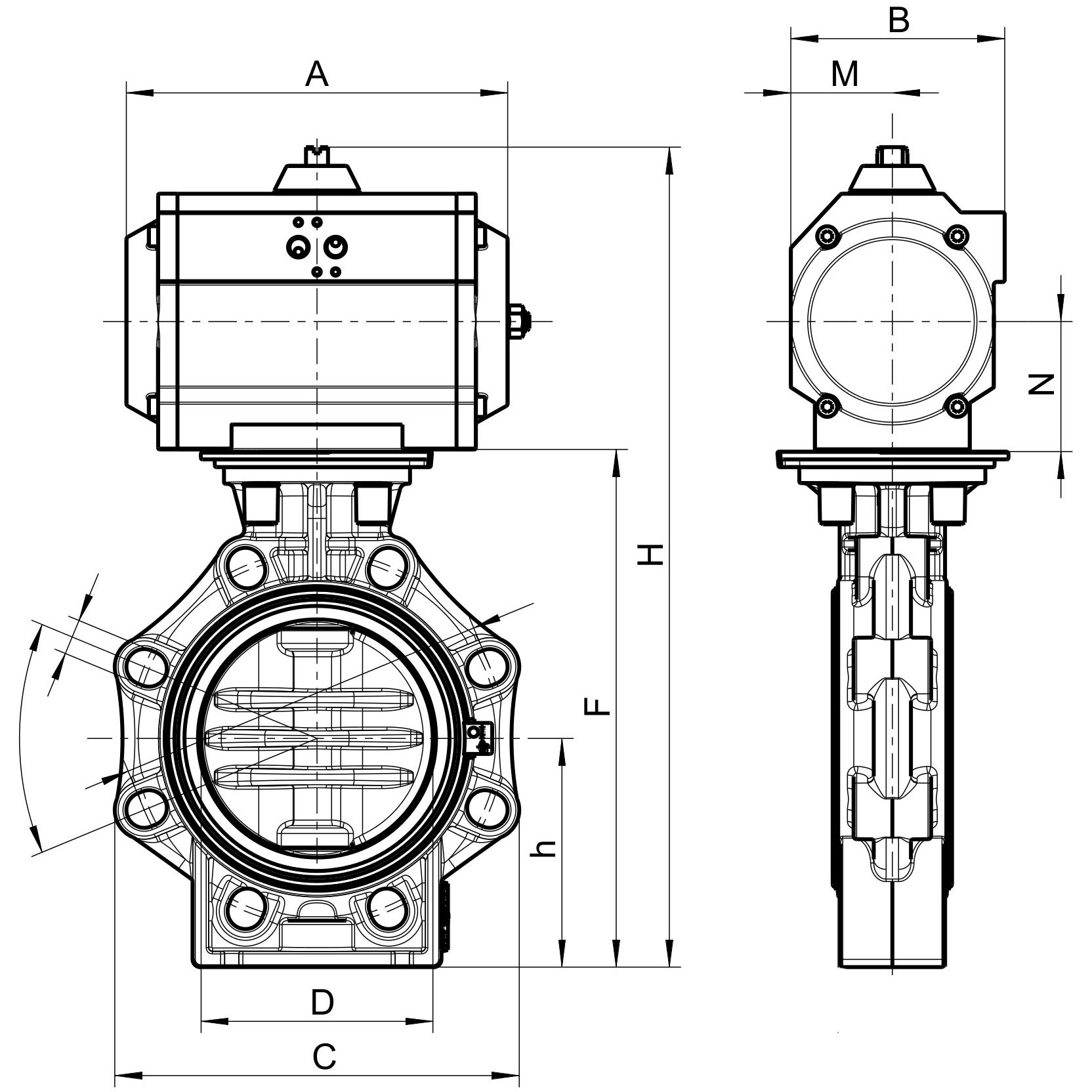

Visa alla mått +
Artikelnummer RSK DChFHAMBNDonFiler
K4OF/DA-V-075 7565100232355230569753PP10
K4OF/DA-V-090 9080100239362230569753PP10
K4OF/DA-V-110 110100115269392230569753PP10
K4OF/DA-V-140 140125130303.5450.53136812264PP20
K4OF/DA-V-160 160150147.53334803136812264PP20
K4OF/DA-V-225 2252001753955703588915377PA25

Robust vridspjäll för industriell användning. Används för gas och vätskor som avstängningsventil. Hus med anpassningsbar hålbild för inspänning mellan flänsar i både plast och metallrörsystem. Ventilhus i glasförstärkt PP som är resistent mot UV-strålning. Liner i EPDM eller Viton beroende på applikation. Finns i dimensionerna d50-400.

• Låsbar - Enkelt att låsa ventilen i önskat läge. Handtaget kan positioneras i tio fasta lägen • Fixera bultarna - Går att fixera bultarna direkt i ventilen • Trycktålig - Tål tryck från båda riktningarna. Möjligt att montera en luggad K4 som stoppventil • Integrerade gänginsatser - Luggad K4 tillverkas med integrerade gänginsatser i PP. • UV-resistent hus - Huset är utformat för att förhindra överspänning av flänstätning. Finns med utbytbart spjällblad och liner. Byggmått enligt DIN 2501.

Installation av K4-vridspjäll Före åtdragning av bultar, positionera vridspjället med spjällbladet i öppet läge. Kontrollera frigång av ventilklaffen i rör eller flänsar. Bultarna åtdrages i ett stjärnmönster. Överskrid inte angivet åtdragningsmoment. Vid montering är det lämpligt att smörja linern. Använd inte mineralolja till EPDM.

Don typer Det finns olika typer av don avsedda att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don öppnas och stängs med luft.
  • CE: Elektriskt don kan monteras efter kundens behov med 12-24v eller 100-240v. Finns även som Failsafe med batteribackup och med Positioner 4-20mA /0-10v.
  • LU: Integrerade gänginsatser i syrafast stål.
  • RM: Ventil med påmonterad snäckväxel som regleras förhand.
Artikelnummer K4OF/DA-V-075
RSK
D 75
C 65
h 100
F 232
H 355
A 230
M 56
B 97
N 53
Don PP10
Artikelnummer K4OF/DA-V-090
RSK
D 90
C 80
h 100
F 239
H 362
A 230
M 56
B 97
N 53
Don PP10
Artikelnummer K4OF/DA-V-110
RSK
D 110
C 100
h 115
F 269
H 392
A 230
M 56
B 97
N 53
Don PP10
Artikelnummer K4OF/DA-V-140
RSK
D 140
C 125
h 130
F 303.5
H 450.5
A 313
M 68
B 122
N 64
Don PP20
Artikelnummer K4OF/DA-V-160
RSK
D 160
C 150
h 147.5
F 333
H 480
A 313
M 68
B 122
N 64
Don PP20
Artikelnummer K4OF/DA-V-225
RSK
D 225
C 200
h 175
F 395
H 570
A 358
M 89
B 153
N 77
Don PA25
