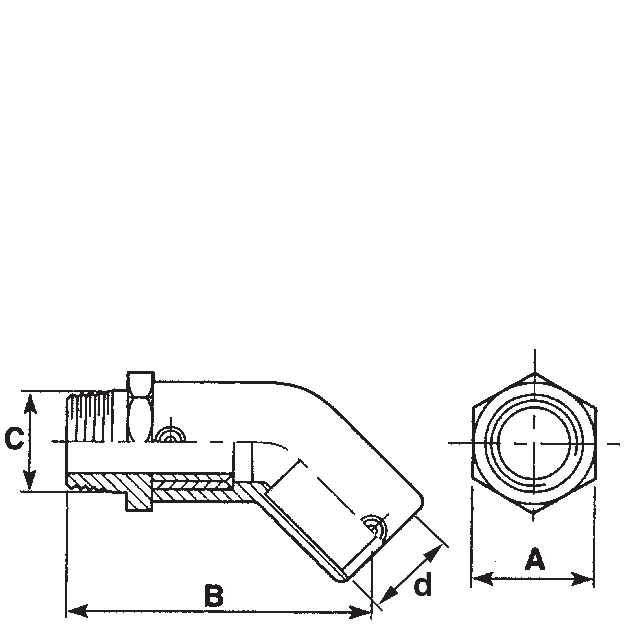

HERLO-A

Elsvetsvinkel 45° med utv. gänga i mässing

  • PE100-RC Elsvetsmuff
  • Vinkel 45°
  • Utvändig gänga i mässing
  • Vatten PN 16 SDR11
  • Gas PN 10
Nollställ
Artikelnummer RSK Dimensionda(OD) Filer
HERLO-RC-020-R015 2432296 20×1/220 CAD/Step
HERLO-RC-025-R020 2430995 25×3/425 CAD/Step
HERLO-RC-032-R025 2430996 32×132 CAD/Step
HERLO-RC-040-R032 2430997 40×1 1/440 CAD/Step
HERLO-RC-050-R040 2430998 50×1 1/250 CAD/Step
HERLO-RC-063-R050 2430999 63×263 CAD/Step
Artikelnummer HERLO-RC-020-R015
RSK 2432296
Dimension 20×1/2
da(OD) 20
z 52
L1 45
d 30
SW 32
G 0,5"
SDR 7.4
Artikelnummer HERLO-RC-025-R020
RSK 2430995
Dimension 25×3/4
da(OD) 25
z 52
L1 46
d 35
SW 36
G 0,75"
SDR 11
Artikelnummer HERLO-RC-032-R025
RSK 2430996
Dimension 32×1
da(OD) 32
z 56
L1 49
d 42
SW 41
G 1"
SDR 11
Artikelnummer HERLO-RC-040-R032
RSK 2430997
Dimension 40×1 1/4
da(OD) 40
z 63
L1 52
d 53
SW 50
G 1,25"
SDR 17-11
Artikelnummer HERLO-RC-050-R040
RSK 2430998
Dimension 50×1 1/2
da(OD) 50
z 70
L1 55
d 67
SW 60
G 1,5"
SDR 17-11
Artikelnummer HERLO-RC-063-R050
RSK 2430999
Dimension 63×2
da(OD) 63
z 82
L1 62
d 83
SW 70
G 2"
SDR 17-11
