GIMV

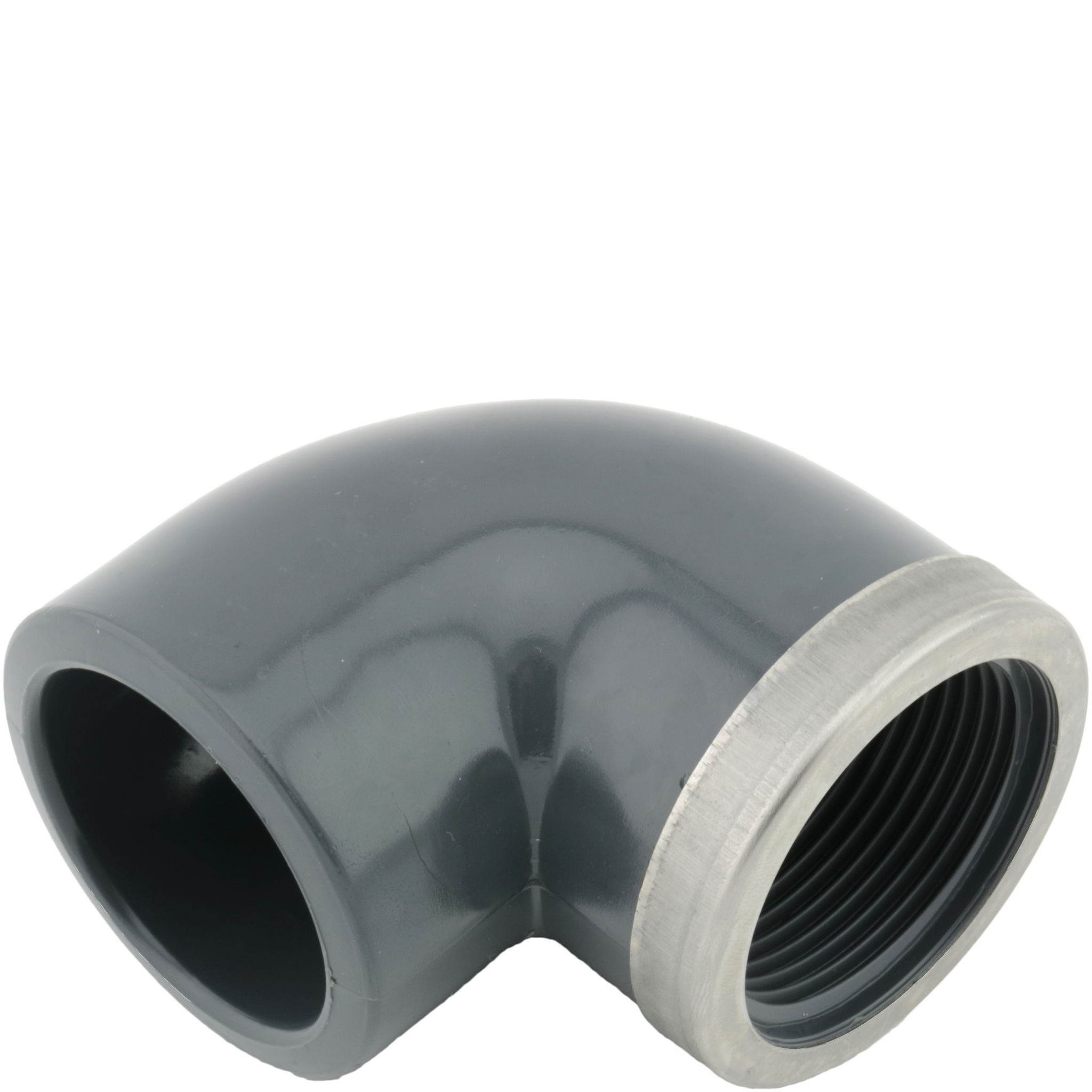

Vinkel 90° inv.lim/gänga

  • PVC-U Vinkel 90°
  • Invändig lim / Metallförstärkt invändig gänga
  • PN 16
Nollställ

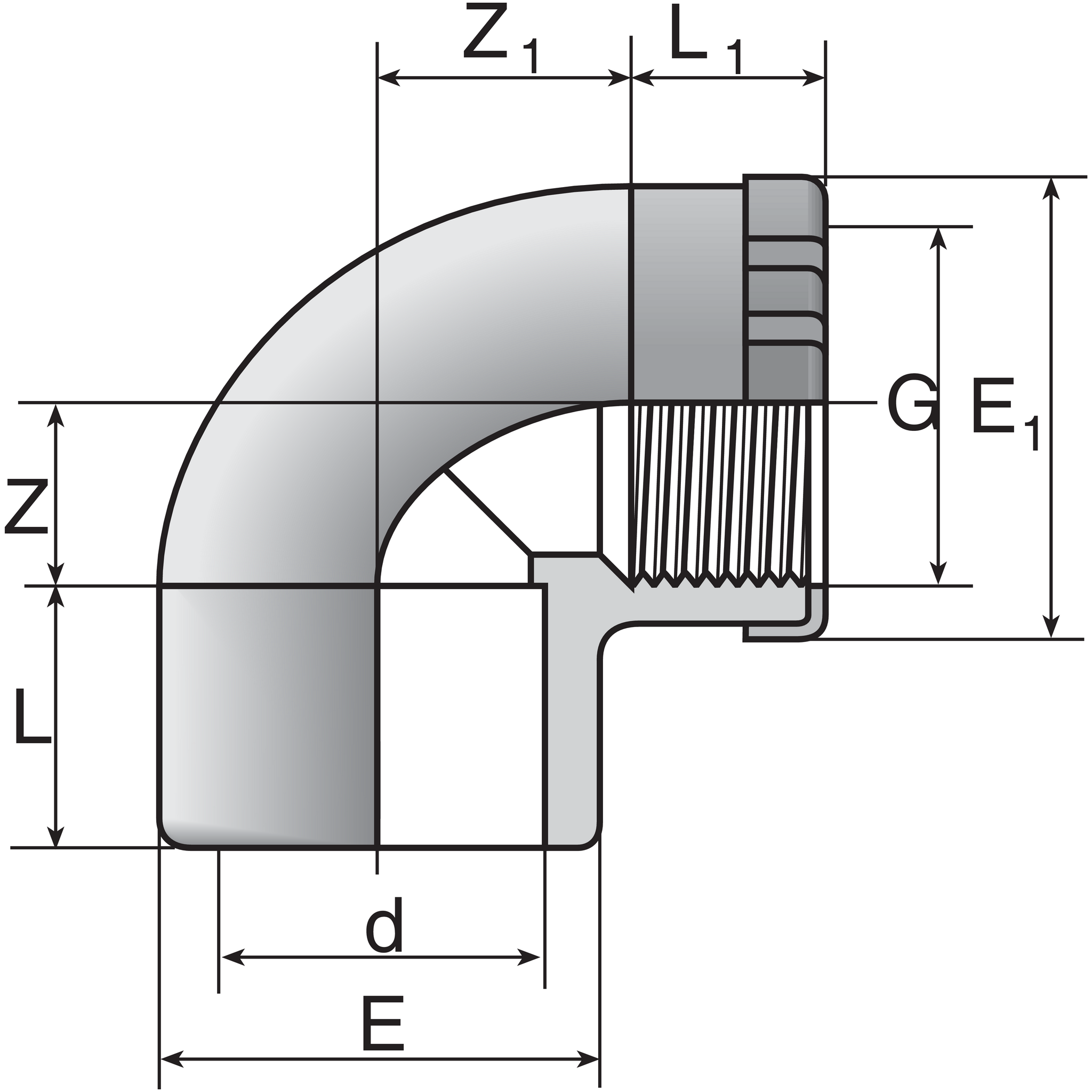

Visa alla mått +
Artikelnummer RSK d×GLL1ZZ1EE1ViktFiler
GIMV 016-R010 2262418 16×3/8"1411.4101323.524.520 g CAD/Step
GIMV 020-R015 2262426 20×1/2"1615121328.529.530 g CAD/Step
GIMV 025-R020 2262434 25×3/4"1916.31417353648 g CAD/Step
GIMV 032-R025 2262442 32×1"2219.11820.5434485 g CAD/Step
GIMV 040-R032 2262459 40×1 1/4"2621.422.5275455130 g CAD/Step
GIMV 050-R040 2262467 50×1 1/2"3121.427376162185 g CAD/Step
GIMV 063-R050 2262475 63×2"3825.733467677345 g CAD/Step
Artikelnummer GIMV 016-R010
RSK 2262418
d×G 16×3/8"
L 14
L1 11.4
Z 10
Z1 13
E 23.5
E1 24.5
Vikt 20 g
Artikelnummer GIMV 020-R015
RSK 2262426
d×G 20×1/2"
L 16
L1 15
Z 12
Z1 13
E 28.5
E1 29.5
Vikt 30 g
Artikelnummer GIMV 025-R020
RSK 2262434
d×G 25×3/4"
L 19
L1 16.3
Z 14
Z1 17
E 35
E1 36
Vikt 48 g
Artikelnummer GIMV 032-R025
RSK 2262442
d×G 32×1"
L 22
L1 19.1
Z 18
Z1 20.5
E 43
E1 44
Vikt 85 g
Artikelnummer GIMV 040-R032
RSK 2262459
d×G 40×1 1/4"
L 26
L1 21.4
Z 22.5
Z1 27
E 54
E1 55
Vikt 130 g
Artikelnummer GIMV 050-R040
RSK 2262467
d×G 50×1 1/2"
L 31
L1 21.4
Z 27
Z1 37
E 61
E1 62
Vikt 185 g
Artikelnummer GIMV 063-R050
RSK 2262475
d×G 63×2"
L 38
L1 25.7
Z 33
Z1 46
E 76
E1 77
Vikt 345 g
