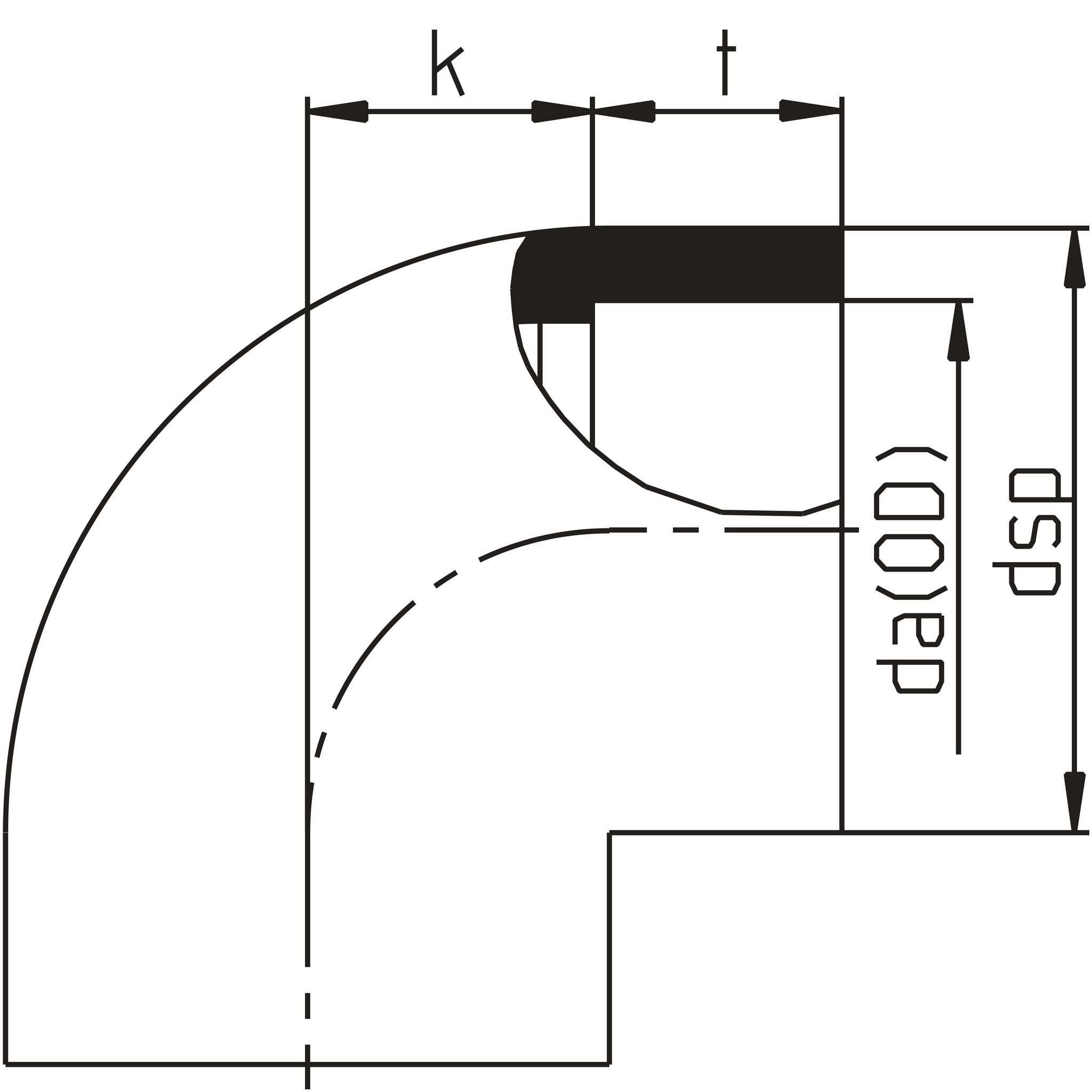

Vinkel 90°
| Artikelnummer | RSK | da(OD) | dsp | k | t | Filer |
|---|---|---|---|---|---|---|
| GIM016 | 16 | 26 | 25 | 12 | ||
| GIM-A 020 | 2817478 | 20 | 29.3 | 14 | 16 | CAD/Step |
| GIM-A 025 | 2817479 | 25 | 35.1 | 17 | 18 | CAD/Step |
| GIM-A 032 | 2817480 | 32 | 43.2 | 20 | 19.5 | CAD/Step |
| GIM-A 040 | 2817481 | 40 | 53.3 | 25 | 21.5 | CAD/Step |
| GIM-A 050 | 2817482 | 50 | 65 | 28 | 25 | CAD/Step |
| GIM-A 063 | 2817483 | 63 | 81.5 | 35 | 30.5 | CAD/Step |
| GIM-A 075 | 2817485 | 75 | 93 | 39 | 32 | CAD/Step |
| GIM-A 090 | 2817486 | 90 | 111 | 46 | 36.5 | CAD/Step |
| GIM-A 110 | 2817487 | 110 | 134 | 57 | 43 | CAD/Step |
| Artikelnummer | GIM016 |
| RSK | |
| da(OD) | 16 |
| dsp | 26 |
| k | 25 |
| t | 12 |
| Artikelnummer | GIM-A 020 |
| RSK | 2817478 |
| da(OD) | 20 |
| dsp | 29.3 |
| k | 14 |
| t | 16 |
| Artikelnummer | GIM-A 025 |
| RSK | 2817479 |
| da(OD) | 25 |
| dsp | 35.1 |
| k | 17 |
| t | 18 |
| Artikelnummer | GIM-A 032 |
| RSK | 2817480 |
| da(OD) | 32 |
| dsp | 43.2 |
| k | 20 |
| t | 19.5 |
| Artikelnummer | GIM-A 040 |
| RSK | 2817481 |
| da(OD) | 40 |
| dsp | 53.3 |
| k | 25 |
| t | 21.5 |
| Artikelnummer | GIM-A 050 |
| RSK | 2817482 |
| da(OD) | 50 |
| dsp | 65 |
| k | 28 |
| t | 25 |
| Artikelnummer | GIM-A 063 |
| RSK | 2817483 |
| da(OD) | 63 |
| dsp | 81.5 |
| k | 35 |
| t | 30.5 |
| Artikelnummer | GIM-A 075 |
| RSK | 2817485 |
| da(OD) | 75 |
| dsp | 93 |
| k | 39 |
| t | 32 |
| Artikelnummer | GIM-A 090 |
| RSK | 2817486 |
| da(OD) | 90 |
| dsp | 111 |
| k | 46 |
| t | 36.5 |
| Artikelnummer | GIM-A 110 |
| RSK | 2817487 |
| da(OD) | 110 |
| dsp | 134 |
| k | 57 |
| t | 43 |
