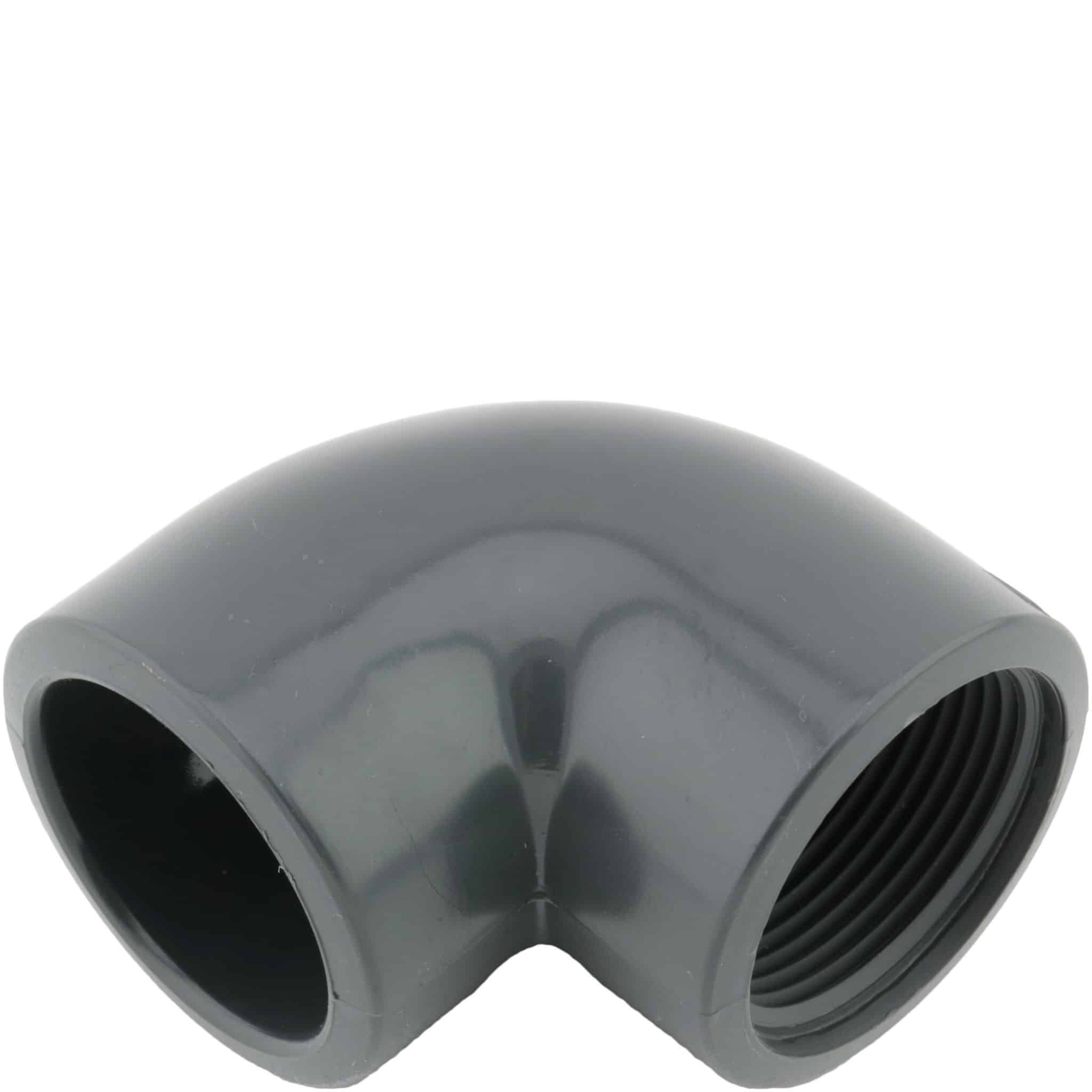

GIFV

Vinkel 90° inv. lim/gänga

PVC-C Vinkel 90°
Invändig lim / Invändig gänga
PN 16

Modeller

Visa alla mått +

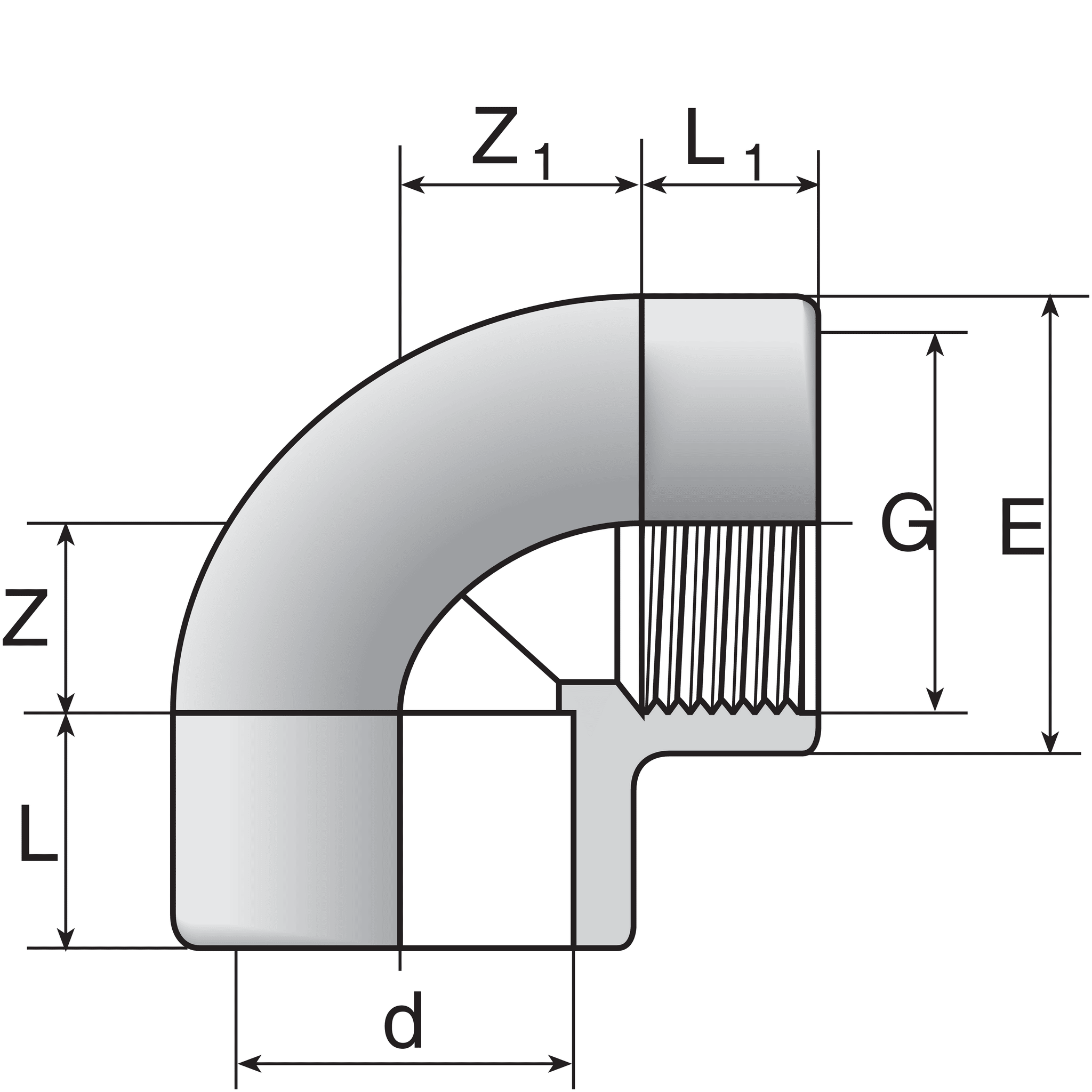

Artikelnummer	RSK	d×G	L	L1	Z	Z1	E	Vikt	Filer
GIFV 016-R010	2262301	16×3/8"	14	11.4	10	13	23.5	16 g	CAD/Step
GIFV 020-R015	2262319	20×1/2"	16	15	12	13	28.5	24 g	CAD/Step
GIFV 025-R020	2262327	25×3/4"	19	16.3	14	17	35	40 g	CAD/Step
GIFV 032-R025	2262335	32×1"	22	19.1	18	20.5	43	72 g	CAD/Step
GIFV 040-R032	2262343	40×1 1/4"	26	21.4	22.5	27	54	125 g	CAD/Step
GIFV 050-R040	2262350	50×1 1/2"	31	21.4	27	37	61	175 g	CAD/Step
GIFV 063-R050	2262368	63×2"	38	25.7	33	46	76	320 g	CAD/Step
GIFV 075-R065	2262376	75×2 1/2"	44	30.2	40.5	55	91	465 g	CAD/Step
GIFV 090-R080	2262384	90×3"	51	33.3	48	65.5	108	795 g	CAD/Step
GIFV 110-R100	2262392	110×4"	61	39.3	60	80	131	1130 g	CAD/Step

Specifikationer


Artikelnummer	GIFV 016-R010
RSK	2262301
d×G	16×3/8"
L	14
L1	11.4
Z	10
Z1	13
E	23.5
Vikt	16 g


Artikelnummer	GIFV 020-R015
RSK	2262319
d×G	20×1/2"
L	16
L1	15
Z	12
Z1	13
E	28.5
Vikt	24 g


Artikelnummer	GIFV 025-R020
RSK	2262327
d×G	25×3/4"
L	19
L1	16.3
Z	14
Z1	17
E	35
Vikt	40 g


Artikelnummer	GIFV 032-R025
RSK	2262335
d×G	32×1"
L	22
L1	19.1
Z	18
Z1	20.5
E	43
Vikt	72 g


Artikelnummer	GIFV 040-R032
RSK	2262343
d×G	40×1 1/4"
L	26
L1	21.4
Z	22.5
Z1	27
E	54
Vikt	125 g


Artikelnummer	GIFV 050-R040
RSK	2262350
d×G	50×1 1/2"
L	31
L1	21.4
Z	27
Z1	37
E	61
Vikt	175 g


Artikelnummer	GIFV 063-R050
RSK	2262368
d×G	63×2"
L	38
L1	25.7
Z	33
Z1	46
E	76
Vikt	320 g


Artikelnummer	GIFV 075-R065
RSK	2262376
d×G	75×2 1/2"
L	44
L1	30.2
Z	40.5
Z1	55
E	91
Vikt	465 g


Artikelnummer	GIFV 090-R080
RSK	2262384
d×G	90×3"
L	51
L1	33.3
Z	48
Z1	65.5
E	108
Vikt	795 g


Artikelnummer	GIFV 110-R100
RSK	2262392
d×G	110×4"
L	61
L1	39.3
Z	60
Z1	80
E	131
Vikt	1130 g
