GDLE17

Multiböj 90° SDR17

  • PE100-RC Multiböj 90°
  • Långa ändar
  • Vatten PN 10 SDR17
  • Gas PN 6
Nollställ
Visa alla mått +

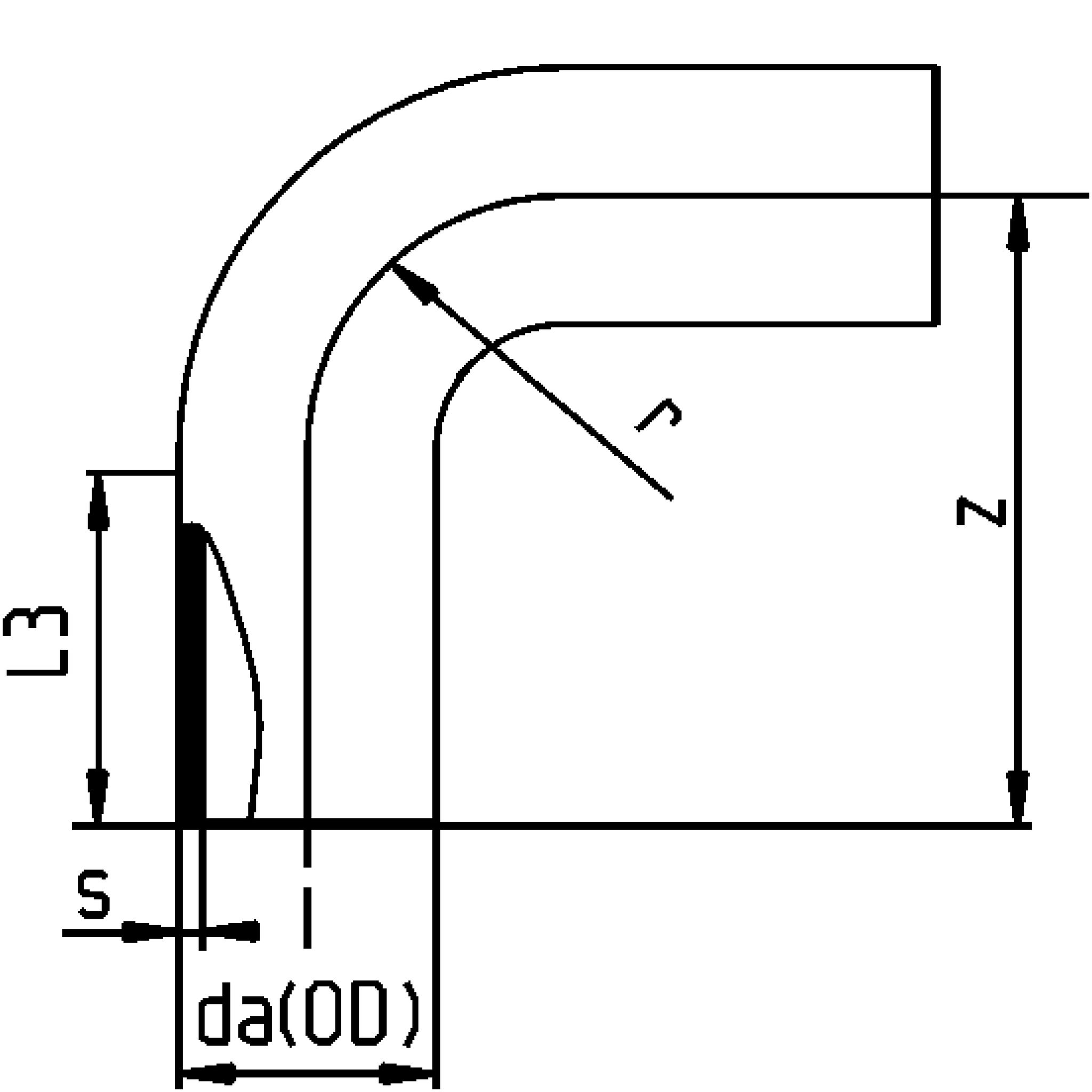

Artikelnummer RSK da(OD)SDRszrL3Filer
GDLE17-RC-063 2522426 63SDR173.8129.56366.5 CAD/Step
GDLE17-RC-075 2522427 75SDR174.51507575 CAD/Step
GDLE17-RC-090 2522428 90SDR175.41689076 CAD/Step
GDLE17-RC-110 2522429 110SDR176.618911082 CAD/Step
GDLE17-RC-125 2522430 125SDR177.421812592 CAD/Step
GDLE17-RC-140 2522431 140SDR178.324114095 CAD/Step
GDLE17-RC-160 2522432 160SDR179.5260160100.5 CAD/Step
GDLE17-RC-180 2522433 180SDR1710.7285180109 CAD/Step
GDLE17-RC-200 2522434 200SDR1711.9318.5200118.5 CAD/Step
GDLE17-RC-225 2522435 225SDR1713.4353225125 CAD/Step
GDLE17-RC-250 250SDR1714.8389250133 CAD/Step
GDLE17-RC-280 280SDR1716.6429280143 CAD/Step
GDLE17-RC-315 2522437 315SDR1718.7475315158 CAD/Step
Artikelnummer GDLE17-RC-063
RSK 2522426
da(OD) 63
SDR SDR17
s 3.8
z 129.5
r 63
L3 66.5
Artikelnummer GDLE17-RC-075
RSK 2522427
da(OD) 75
SDR SDR17
s 4.5
z 150
r 75
L3 75
Artikelnummer GDLE17-RC-090
RSK 2522428
da(OD) 90
SDR SDR17
s 5.4
z 168
r 90
L3 76
Artikelnummer GDLE17-RC-110
RSK 2522429
da(OD) 110
SDR SDR17
s 6.6
z 189
r 110
L3 82
Artikelnummer GDLE17-RC-125
RSK 2522430
da(OD) 125
SDR SDR17
s 7.4
z 218
r 125
L3 92
Artikelnummer GDLE17-RC-140
RSK 2522431
da(OD) 140
SDR SDR17
s 8.3
z 241
r 140
L3 95
Artikelnummer GDLE17-RC-160
RSK 2522432
da(OD) 160
SDR SDR17
s 9.5
z 260
r 160
L3 100.5
Artikelnummer GDLE17-RC-180
RSK 2522433
da(OD) 180
SDR SDR17
s 10.7
z 285
r 180
L3 109
Artikelnummer GDLE17-RC-200
RSK 2522434
da(OD) 200
SDR SDR17
s 11.9
z 318.5
r 200
L3 118.5
Artikelnummer GDLE17-RC-225
RSK 2522435
da(OD) 225
SDR SDR17
s 13.4
z 353
r 225
L3 125
Artikelnummer GDLE17-RC-250
RSK
da(OD) 250
SDR SDR17
s 14.8
z 389
r 250
L3 133
Artikelnummer GDLE17-RC-280
RSK
da(OD) 280
SDR SDR17
s 16.6
z 429
r 280
L3 143
Artikelnummer GDLE17-RC-315
RSK 2522437
da(OD) 315
SDR SDR17
s 18.7
z 475
r 315
L3 158
