560

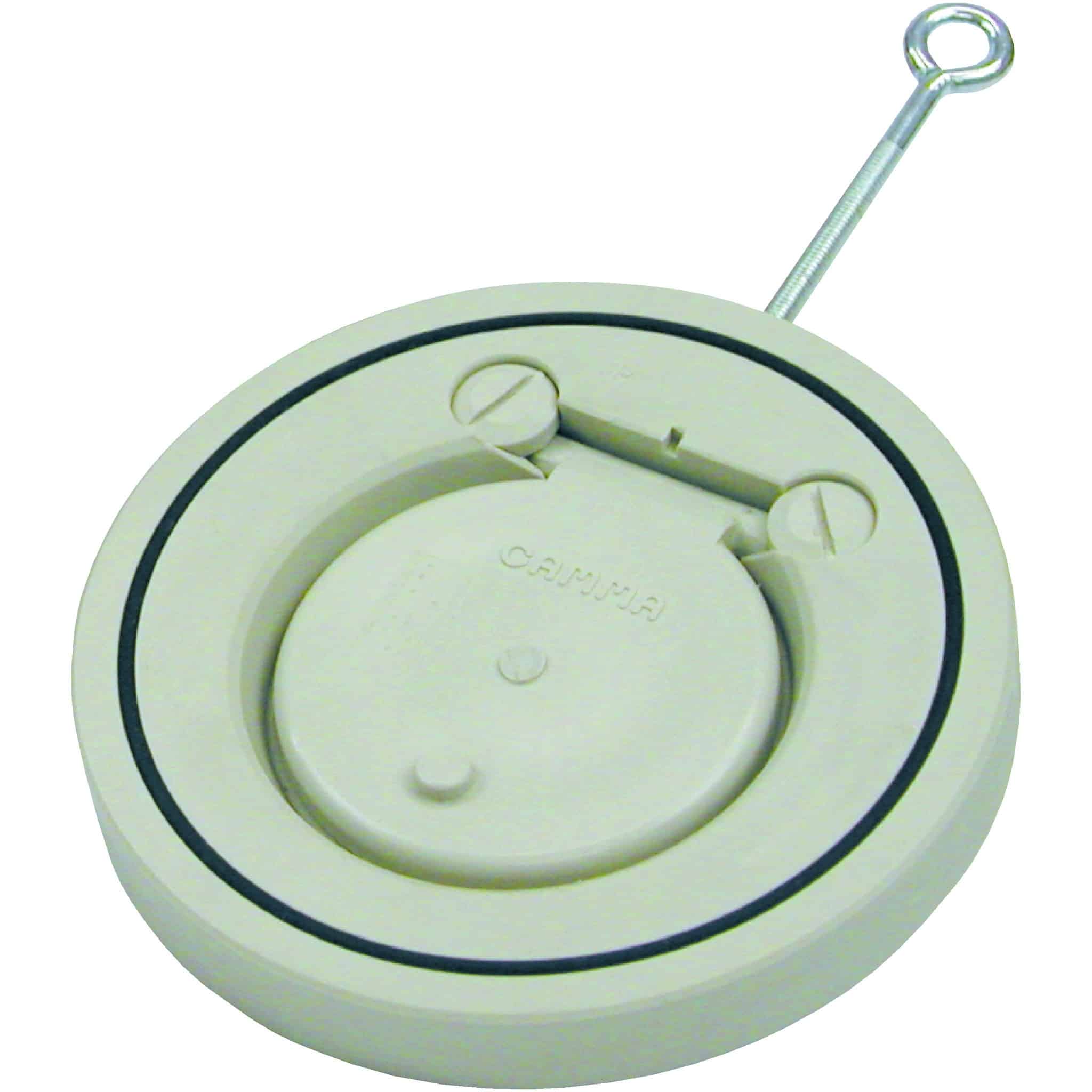

Spjällbackventil

  • PP-spjällbackventil
  • PN 6
  • Klaff och hus i PP
  • EPDM-tätning (FPM tätning mot förfrågan)
  • Använd kraghylsa QBSM (PP) och QBSE (PE)
  • Större dimensioner mot förfrågan
Nollställ
Visa alla mått +
Artikelnummer RSK dDNABCÖppningstryck m bar ×Filer
560032 4425525 40328515181
560040 4425526 50409516221
560050 4425527 635010918321
560065 4425528 756512920401
560080 4425529 908014420541
560100 4425530 11010016423701
560125 4425531 14012519523921
560150 4425532 160150220261051
560200 4425533 225200275351502
560250 280250330401921
560300 315300380452271.2
Artikelnummer 560032
RSK 4425525
d 40
DN 32
A 85
B 15
C 18
Öppningstryck m bar × 1
Artikelnummer 560040
RSK 4425526
d 50
DN 40
A 95
B 16
C 22
Öppningstryck m bar × 1
Artikelnummer 560050
RSK 4425527
d 63
DN 50
A 109
B 18
C 32
Öppningstryck m bar × 1
Artikelnummer 560065
RSK 4425528
d 75
DN 65
A 129
B 20
C 40
Öppningstryck m bar × 1
Artikelnummer 560080
RSK 4425529
d 90
DN 80
A 144
B 20
C 54
Öppningstryck m bar × 1
Artikelnummer 560100
RSK 4425530
d 110
DN 100
A 164
B 23
C 70
Öppningstryck m bar × 1
Artikelnummer 560125
RSK 4425531
d 140
DN 125
A 195
B 23
C 92
Öppningstryck m bar × 1
Artikelnummer 560150
RSK 4425532
d 160
DN 150
A 220
B 26
C 105
Öppningstryck m bar × 1
Artikelnummer 560200
RSK 4425533
d 225
DN 200
A 275
B 35
C 150
Öppningstryck m bar × 2
Artikelnummer 560250
RSK
d 280
DN 250
A 330
B 40
C 192
Öppningstryck m bar × 1
Artikelnummer 560300
RSK
d 315
DN 300
A 380
B 45
C 227
Öppningstryck m bar × 1.2
Datablad
Produktblad
Teknisk information
Teknisk information

Tillbehör
QBSE

Kraghylsa i PE för spjällbackventil

QBSM

Kraghylsa i PP för spällbackventil
