Vad är en vridspjällsventil?
En vridspjällsventil är en typ av avstängningsventil som reglerar eller stoppar flödet av en vätska eller gas genom en rörledning. Ventilen består av en cirkulär skiva, kallad spjällblad, som är monterad på en central axel. När axeln vrids roterar skivan antingen parallellt med flödet för att öppna ventilen eller vinkelrätt mot flödet för att stänga den.
Konstruktionen är kompakt och tar liten plats i rörsystemet jämfört med exempelvis en slussventil eller en kulventil. Detta gör vridspjällsventilen till ett vanligt val i applikationer med stora rördimensioner där vikt och utrymme är avgörande faktorer. Tack vare den korta bygglängden (Face-to-Face enligt ISO 5752) blir installationen både enklare och mer kostnadseffektiv i stora system.
Tekniska fördelar och användningsområden
Vridspjällsventiler används inom processindustri, vattenrening och kemisk industri. Tack vare sin enkla mekanik erbjuder de snabb manövrering då det endast krävs en 90-graders vridning för att gå från helt öppet till helt stängt läge.

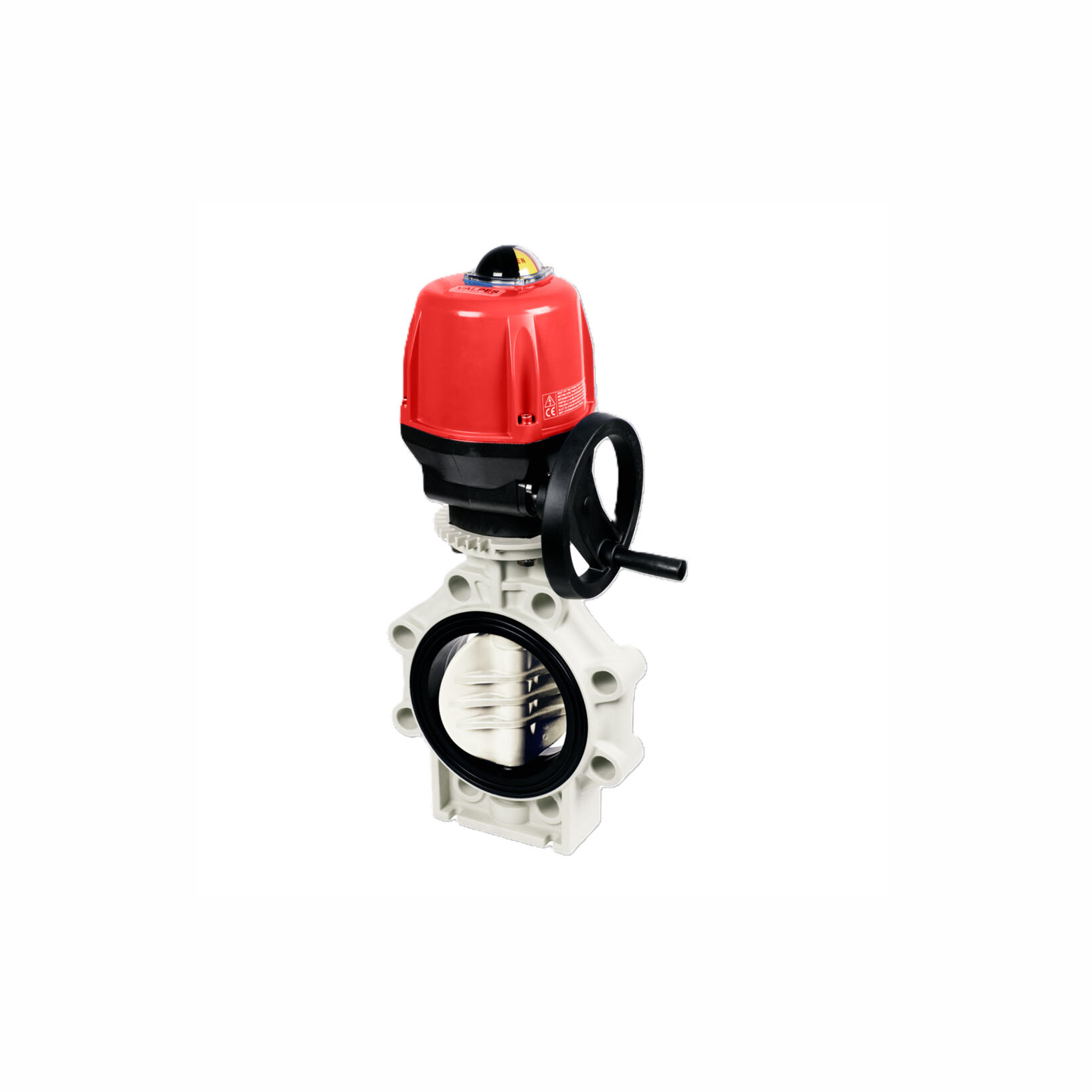

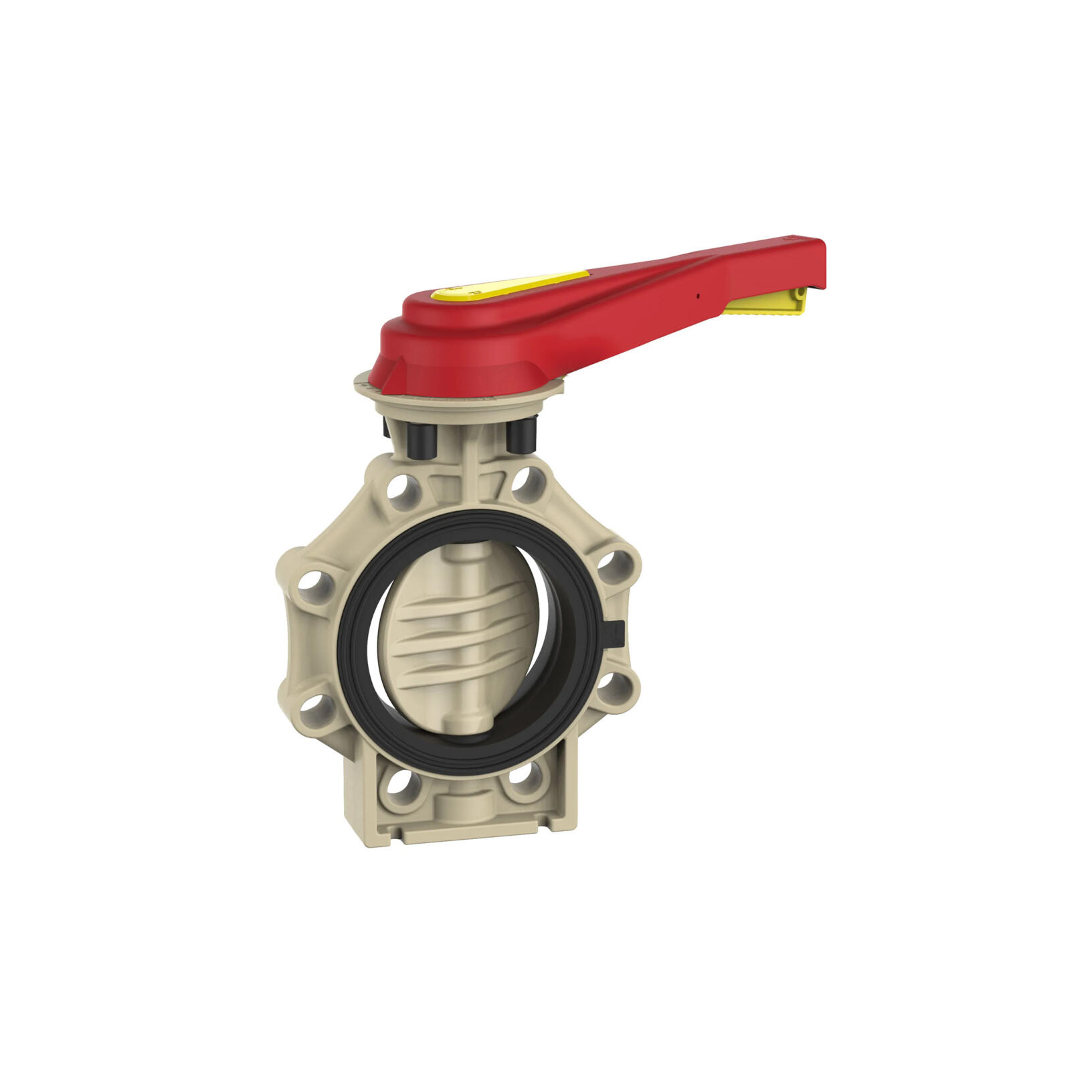

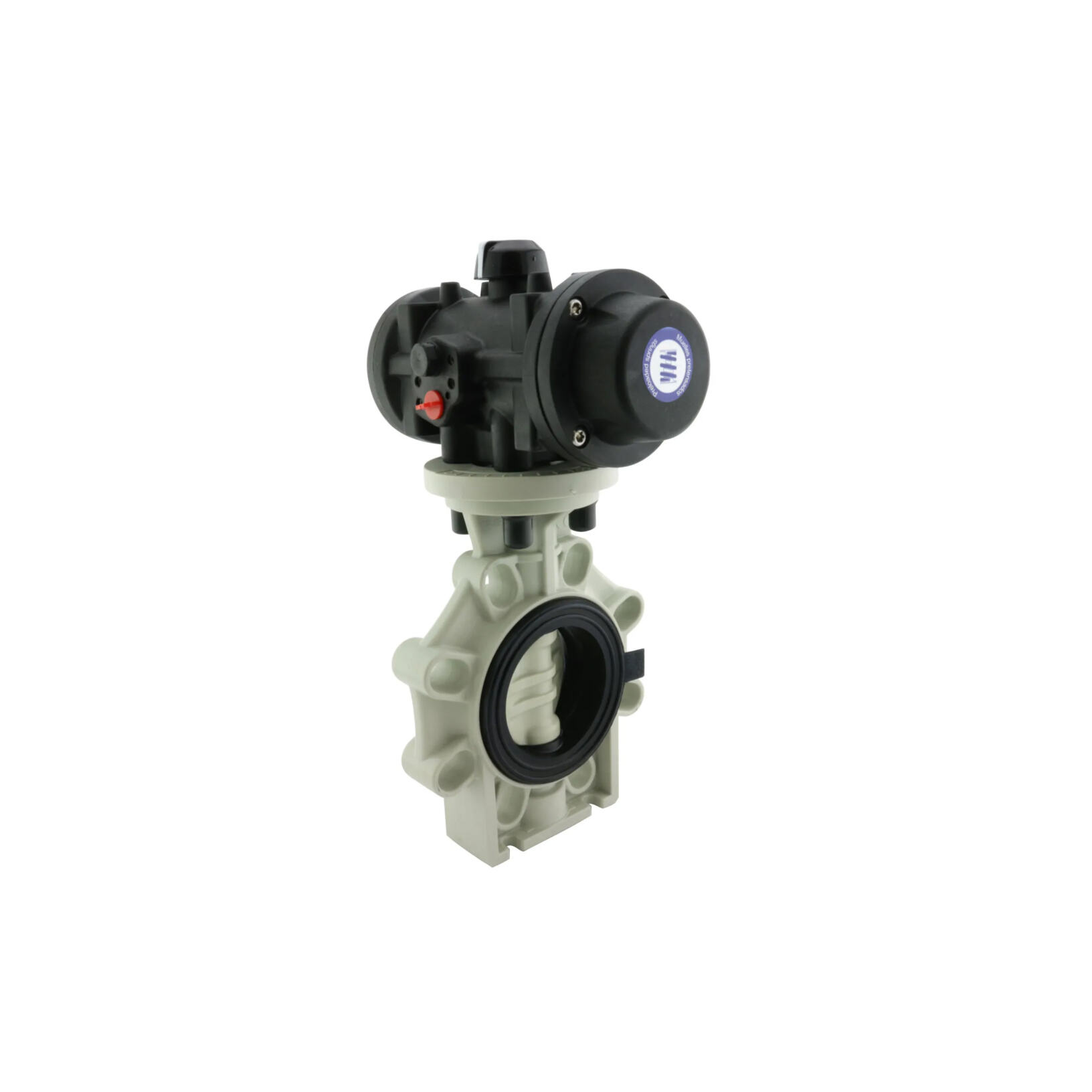

Ventilen kan styras manuellt via handtag eller växel, men utrustas ofta med pneumatiska eller elektriska ställdon för automatiserade flödesprocesser. Vid val av material, som t.ex. segjärn, rostfritt stål eller speciallegeringar som Duplex, behöver hänsyn tas till mediets temperatur, tryck och kemiska egenskaper. För korrosiva medier i kemisk industri rekommenderar vi ofta ett foder av PTFE eller EPDM för att säkerställa komponentens livslängd och kemiska beständighet.
Skillnaden mellan Wafer och Lug – vad ska man välja?
Vi skiljer främst på två utföranden som fästs mellan rörflänsar:
- Wafer-modellen – Monteras genom att klämmas fast mellan rörflänsarna med långa bultar. Det är den mest ekonomiska lösningen för allmänna flöden.
- Lug-modellen – Har gängade hål längs ventilhuset. Detta är avgörande för säkerheten då det tillåter ”Dead-end-service”. Det innebär att du kan utföra service på ena sidan av rörsystemet utan att behöva tömma hela kretsen, eftersom ventilen sitter kvar bultad i den kvarvarande flänsen.
Centriska vs. Excentriska ventiler
Skillnaden handlar om täthet och användningsområde:
Centrisk ventil – Axeln sitter i mitten av spjällbladet. Idealisk för vattenapplikationer och lägre tryckklasser (PN10/PN16).
Dubbel- och trippelexcentrisk – För krävande miljöer och höga tryckklasser som PN40 eller ANSI 300. Här är axeln förskjuten, vilket gör att skivan lyfter från tätningen direkt vid öppning. Detta eliminerar nästan helt friktionsslitaget, vilket minskar behovet av reservdelar och förlänger tätningens livslängd avsevärt.
Dimensionering, kavitationsrisk och livscykel
När vi dimensionerar en ventil för reglering undviker vi att välja en för stor modell. Om ventilen arbetar i ett nästan stängt läge (under 15–20 graders öppningsvinkel) uppstår turbulens och kavitation. Detta skapar vibrationer, oljud och materialskador i form av pitting (gropfrätning) på spjällbladet.
Vi analyserar alltid flödeshastigheten och beräknar ventilens Kv-värde (flödesfaktorn) för att säkerställa att kontrollen blir exakt och slitaget minimalt. En korrekt dimensionerad ventil resulterar i en stabilare process och lägre energiförbrukning för pumparna.
Ett mervärde vi ofta diskuterar med kunder är ventilens totala livscykelkostnad (LCC). Genom att välja en högkvalitativ tätning och ett ställdon med rätt vridmoment minskar behovet av oplanerade driftstopp. Vi rekommenderar även att man upprättar en underhållsplan där packboxar och tätningar kontrolleras regelbundet, särskilt i system med hög kopplingsfrekvens.
