ER

Elektriskt don

  • Elektriskt manöverdon
  • Typ ER 10-100
  • Funktion: 90, 180 eller 270 graders vridning
  • Spänning: 220 V 50 HZ, 24 V 50 Hz, 12 VDC, 24 VDC
  • Effekt: 11-38W (beroende på storlek)
  • Vridmoment: 10-100Nm
  • Inkopplingstid: 220 V 50 Hz = 50%, andra spänningar = 30%
  • Temperaturområde: -10 till +55°C
  • Kapsling: IP 65
  • Elanslutning: DIN 43650 - kabelkontakt

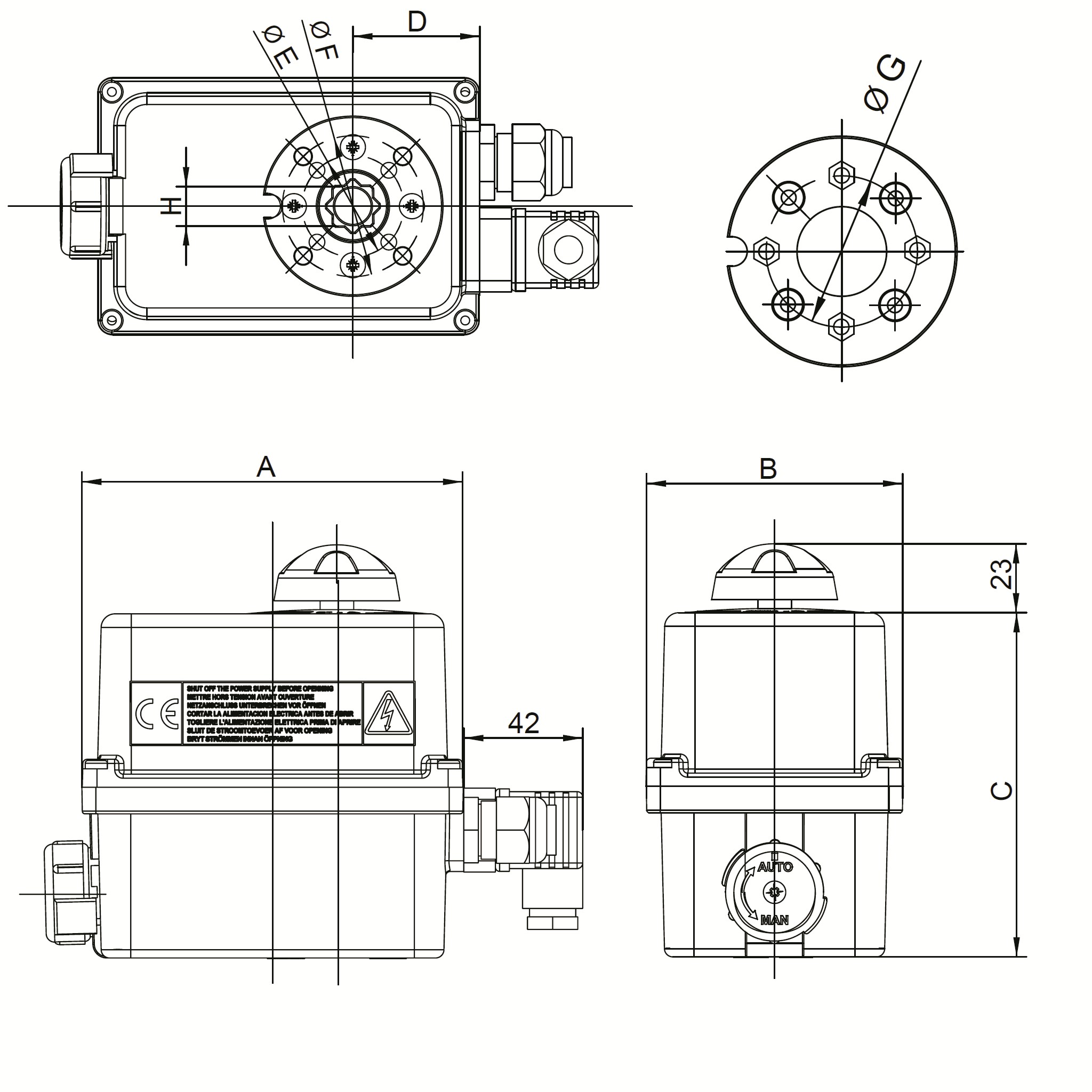

  • Montage: Enligt ISO 5211
  • Standardutrustning: 4-gränslägeskontakter
  • Optisk indikering
  • Handmanöver
  • Extra utrustning: Potentiometer
  • Positioner 4-20mA, 0-10 V
  • Nödutrustning med batteri
Artikelnummer RSK FlänsNmSpänningEffektStälltid sekFiler
ER010P-024 F03-F04-F05/14mm1012-24v ac/dc15 W11
ER010P-230 F03-F04-F05/14mm10100-240 vac15 W11
ER020P-024 F03-F04-F05/14mm2012-24v ac/dc15 W12
ER020P-230 F03-F05-F05/14mm20100-240 vac15 W12
ER035P-024 F03-F04-F05/14mm3512-24v ac/dc15 W24
ER035P-230 F03-F04-F05/14mm35100-240 vac15 W26
ER060P-024 F05-F07/22mm6012-24v ac/dc45 W12
ER060P-230 F05-F07/22mm60100-240 vac45 W12
ER100P-024 F05-F07/22mm10012-24v ac/dc45 W22
ER100P-230 F05-F07/22mm100100-240 vac45 W23
