TBVLU/DA-E

PVC-U L-kula inv. lim pneumatisk (DA) EPDM

  • PVC-kulventil Pneumatisk Dubbelverkande (DA) 3-vägs
  • L-borrad (T-borrad mot förfrågan)
  • Handtaget är utrustat med säkerhetslåsning, samt ögla för "tag" märkning/hänglås.
  • Fasta säten, en sida av ventilen är demonterbar under fullt tryck.
  • Sätestätning i PTFE
  • Andra ändar mot förfrågan.
  • PN 16
  • EPDM

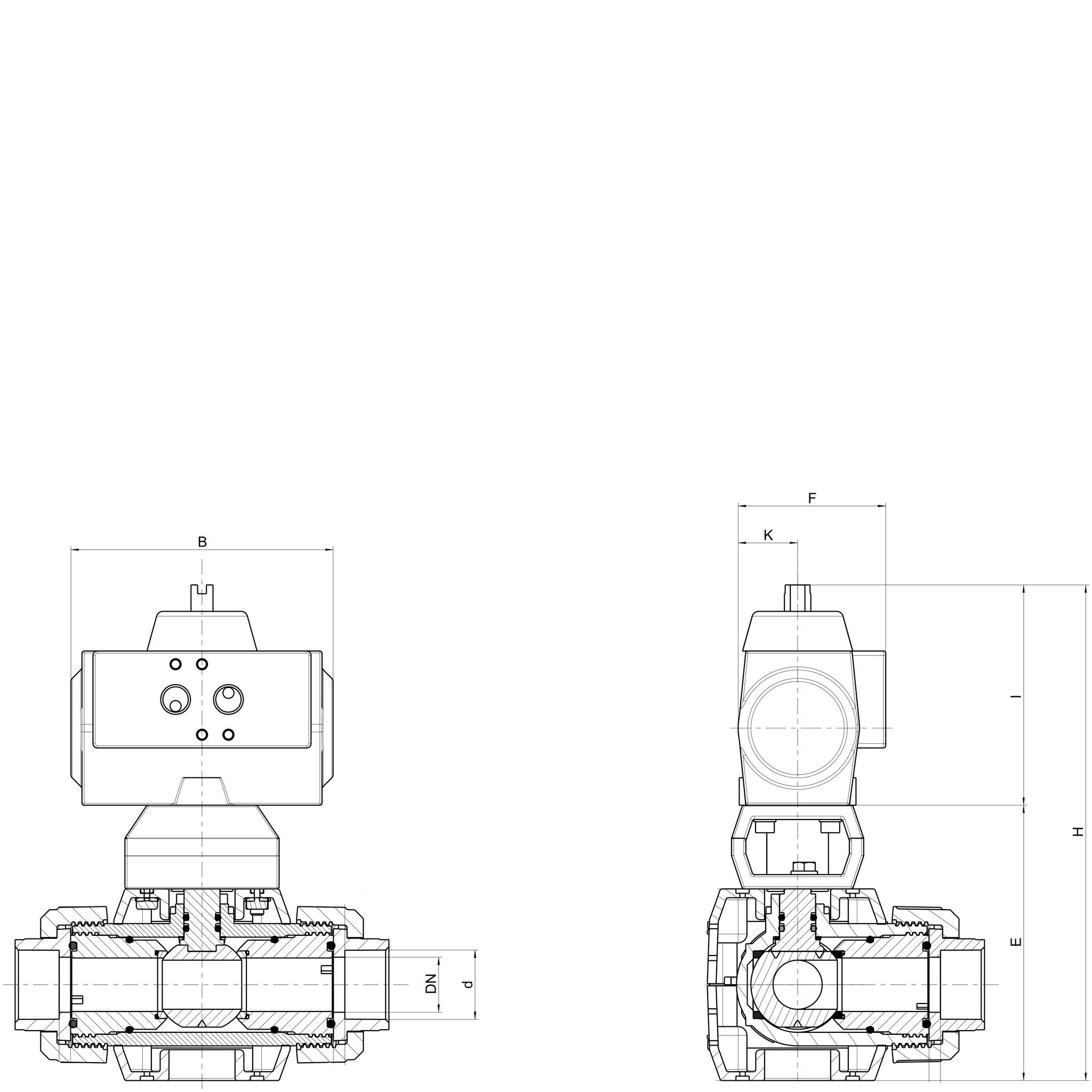

Visa alla mått +
Artikelnummer RSK dDNBKFHIEDonFiler
TBVLU/DA-E-016 1610144427019489105PPW
TBVLU/DA-E-020 2015144427019489105PPW
TBVLU/DA-E-025 2520144427021189122PPW
TBVLU/DA-E-032 3225144427021189122PPW
TBVLU/DA-E-040 40321574879379102277PP00
TBVLU/DA-E-050 50402305697400123277PP10
TBVLU/DA-E-063 63502305697416123293PP10

TBV är en 3-vägs kulventil för industriellt bruk, där erfarenhet och den senaste tekniken möts. Ventilen är utrustad med fasta säten, låsbart handtag. Finns i dimensionerna d16-63

• Ventilhuset till TBV är från början konstruerat så det är enkelt att demontera ventilen från ett rörsystem. Tryckklass: 16 bar vid +20° C. • Låsbar sätesring - En sida av ventilen är demonterbar under fullt tryck. • Levereras med låsbart handtag per standard • Kan fås med L- eller T-borrad kula för att dirigera flödet i olika riktningar. • Montagefläns för automatisering kan fås som tillbehör

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Don typer Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. DA: Dubbelverkande don som öppnas och stängs med luft. CE: Elektriskt don för att öppna eller stänga, kan monteras efter kundens behov med 12-24v eller 100-240v. Finns även som Failsafe med batteribackup och för reglering med Positioner 4-20mA /0-10v.

Datablad

Teknisk information

Tillbehör

H/TBVL

Handtag till ventil TBV

BR/TBV

PVC-bracket för TBV
