TBVLU/CE-V

PVC-U L-kula inv. lim med elektriskt don FPM

  • PVC-kulventil elektrisk 3-vägs
  • L-borrad T-borrad mot förfrågan
  • El. don 230/50
  • Andra anslutningar eller spänningar mot förfrågan
  • Handtaget är utrustat med säkerhetslåsning, samt ögla för "tag" märkning/hänglås
  • Fasta säten, en sida av ventilen är demonterbar under fullt tryck.
  • Sätestätning i PTFE
  • PN 16
  • FPM

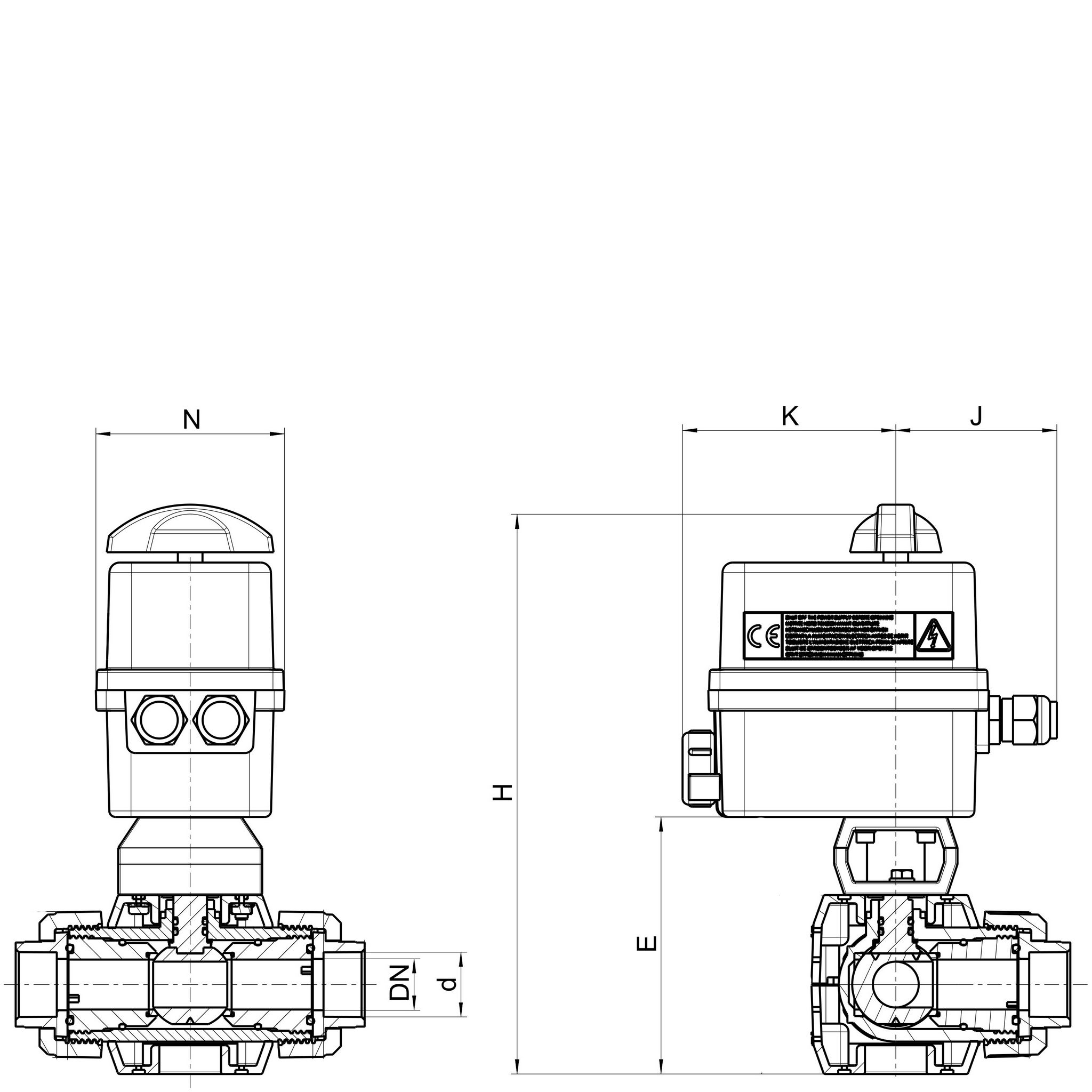

Visa alla mått +
Artikelnummer RSK dDNNEHKJDonFiler
TBVLU/CE-V-016 4551415 16109210525710790ER10
TBVLU/CE-V-020 4551417 20159210525710790ER10
TBVLU/CE-V-025 4551419 25209212227410790ER10
TBVLU/CE-V-032 4551421 32259212227410790ER10
TBVLU/CE-V-040 4551423 40329227730710790ER20
TBVLU/CE-V-050 4551425 50409227730710790ER20
TBVLU/CE-V-063 4551427 63509229332310790ER35

TBV är en 3-vägs kulventil för industriellt bruk, där erfarenhet och den senaste tekniken möts. Ventilen är utrustad med fasta säten, låsbart handtag. Finns i dimensionerna d16-63

• Ventilhuset till TBV är från början konstruerat så det är enkelt att demontera ventilen från ett rörsystem. Tryckklass: 16 bar vid +20° C. • Låsbar sätesring - En sida av ventilen är demonterbar under fullt tryck. • Levereras med låsbart handtag per standard • Kan fås med L- eller T-borrad kula för att dirigera flödet i olika riktningar. • Montagefläns för automatisering kan fås som tillbehör

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Don typer Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. DA: Dubbelverkande don som öppnas och stängs med luft. CE: Elektriskt don för att öppna eller stänga, kan monteras efter kundens behov med 12-24v eller 100-240v. Finns även som Failsafe med batteribackup och för reglering med Positioner 4-20mA /0-10v.

Datablad

Teknisk information

Tillbehör

H/TBVL

Handtag till ventil TBV

BR/TBV

PVC-bracket för TBV
