TBVLM/NC-V

PP L-kula inv. svets pneumatisk (NC) FPM

  • PP-kulventil Pneumatisk Normalt stängd (NC)
  • Invändig svets
  • 3-vägs
  • L-borrad (T-borrad mot förfrågan)
  • Fasta säten, en sida av ventilen är demonterbar under fullt tryck.
  • PN 10
  • Sätestätning i PTFE
  • FPM

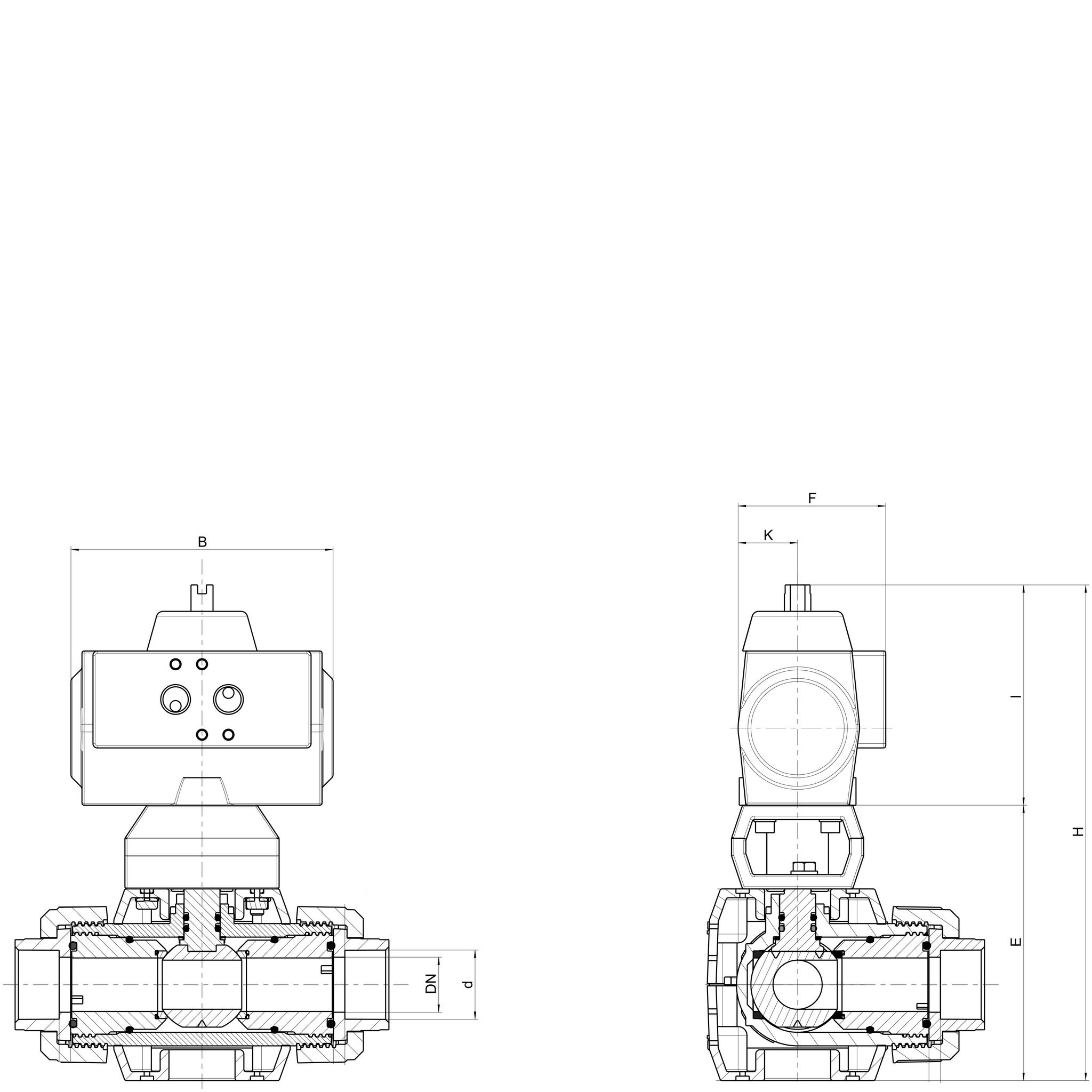

Visa alla mått +
Artikelnummer RSK dDNBKFHIEDonFiler
TBVLM/NC-V-016 4551382 1610144427019489105PPWS
TBVLM/NC-V-020 4551383 2015144427019489105PPWS
TBVLM/NC-V-025 4551384 2520144427021189122PPWS
TBVLM/NC-V-032 4551385 3225144427021189122PPWS
TBVLM/NC-V-040 4551386 40321574879379102277PP00S
TBVLM/NC-V-050 4551387 50402305697400123277PP10S
TBVLM/NC-V-063 4551388 63502305697416123293PP10S

TBV är en 3-vägs kulventil för industriellt bruk, där erfarenhet och den senaste tekniken möts. Ventilen är utrustad med fasta säten, låsbart handtag. Finns i dimensionerna d16-63

• Ventilhuset till TBV är från början konstruerat så det är enkelt att demontera ventilen från ett rörsystem. Tryckklass: 16 bar vid +20° C. • Låsbar sätesring - En sida av ventilen är demonterbar under fullt tryck. • Levereras med låsbart handtag per standard • Kan fås med L- eller T-borrad kula för att dirigera flödet i olika riktningar. • Montagefläns för automatisering kan fås som tillbehör

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Don typer Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. DA: Dubbelverkande don som öppnas och stängs med luft. CE: Elektriskt don för att öppna eller stänga, kan monteras efter kundens behov med 12-24v eller 100-240v. Finns även som Failsafe med batteribackup och för reglering med Positioner 4-20mA /0-10v.

Datablad

Teknisk information

Tillbehör

H/TBVL

Handtag till ventil TBV

BR/TBV

PVC-bracket för TBV
