TBVIU-E

PVC-U T-kula inv. lim EPDM

  • PVC-kulventil , 3-vägs
  • Invändig lim
  • T-borrad kula
  • Handtaget är utrustat med säkerhetslåsning, samt ögla för "tag" märkning/hänglås
  • Fasta säten, en sida av ventilen är demonterbar under fullt tryck.
  • Sätestätning i PTFE
  • Andra ändar mot förfrågan.
  • PN 16
  • EPDM

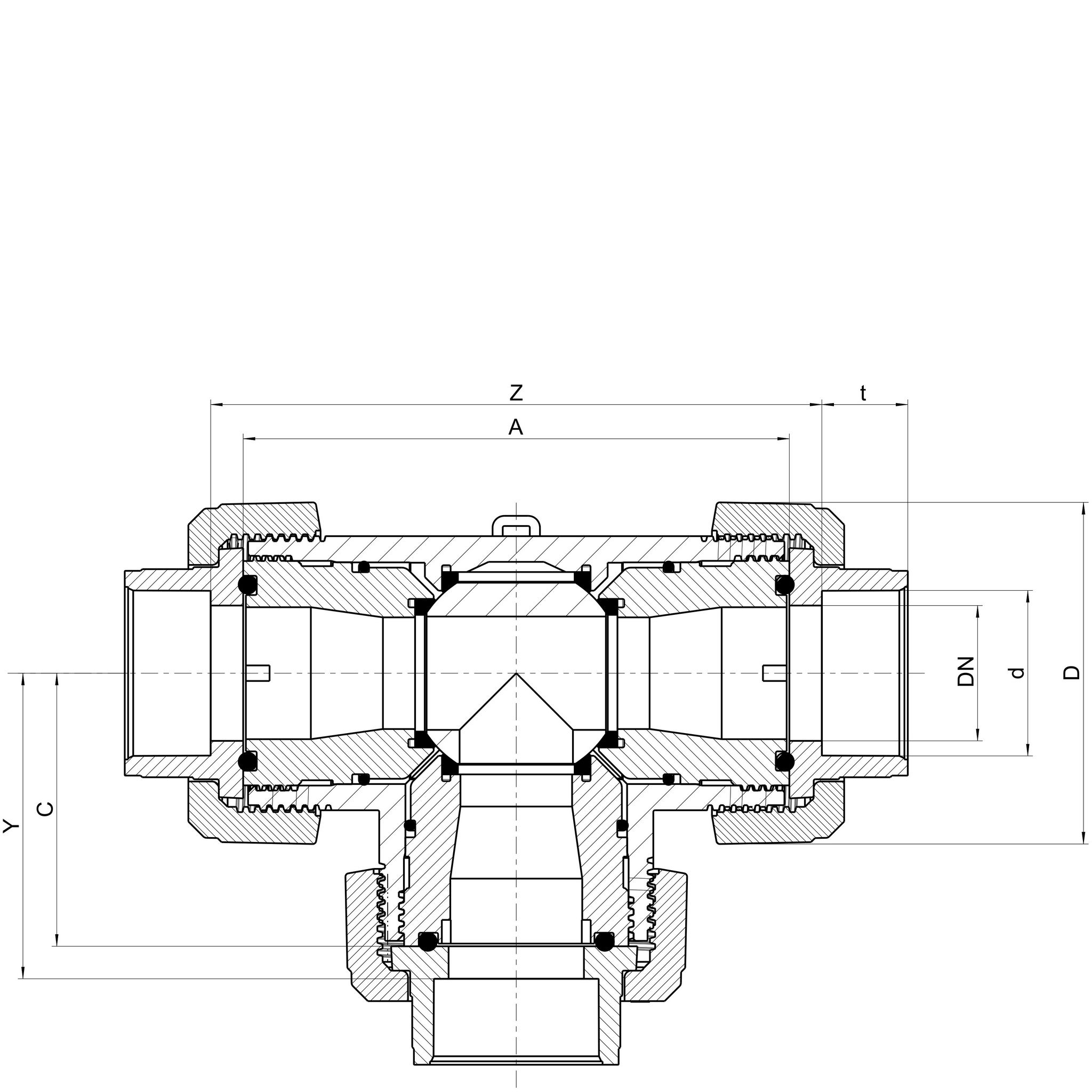

Visa alla mått +
Artikelnummer RSK dDNDCYZAtFiler
TBVIU-E-016 4551292 1610535052.8105,5-10910014,5-16,5
TBVIU-E-020 4551293 2015535052.8105,5-10910014,5-16,5
TBVIU-E-025 4551294 2520706063126-12912017-20
TBVIU-E-032 4551295 3225706063.5127-13012019,5-22,5
TBVIU-E-040 4551296 40321018184.5169-17816222-27,5
TBVIU-E-050 4551297 50401018185.5171-18116225-31,5
TBVIU-E-063 4551298 6350121.590.596.5193-20618129-38,5

TBV är en 3-vägs kulventil för industriellt bruk, där erfarenhet och den senaste tekniken möts. Ventilen är utrustad med fasta säten, låsbart handtag. Finns i dimensionerna d16-63

• Ventilhuset till TBV är från början konstruerat så det är enkelt att demontera ventilen från ett rörsystem. Tryckklass: 16 bar vid +20° C. • Låsbar sätesring - En sida av ventilen är demonterbar under fullt tryck. • Levereras med låsbart handtag per standard • Kan fås med L- eller T-borrad kula för att dirigera flödet i olika riktningar. • Montagefläns för automatisering kan fås som tillbehör

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Don typer Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. DA: Dubbelverkande don som öppnas och stängs med luft. CE: Elektriskt don för att öppna eller stänga, kan monteras efter kundens behov med 12-24v eller 100-240v. Finns även som Failsafe med batteribackup och för reglering med Positioner 4-20mA /0-10v.

Datablad

Teknisk information

Tillbehör

H/TBV

Handtag till ventil TBV

BR/TBV

PVC-bracket för TBV
