TBVIEM-V

PP T-kula inv. svets PE-ändar FPM

  • PP-kulventil, 3-vägs
  • PE ändar
  • T-borrad kula
  • Handtaget är utrustat med säkerhetslåsning, samt ögla för "tag" märkning/hänglås
  • Fasta säten, en sida av ventilen är demonterbar under fullt tryck.
  • PN 16
  • FPM

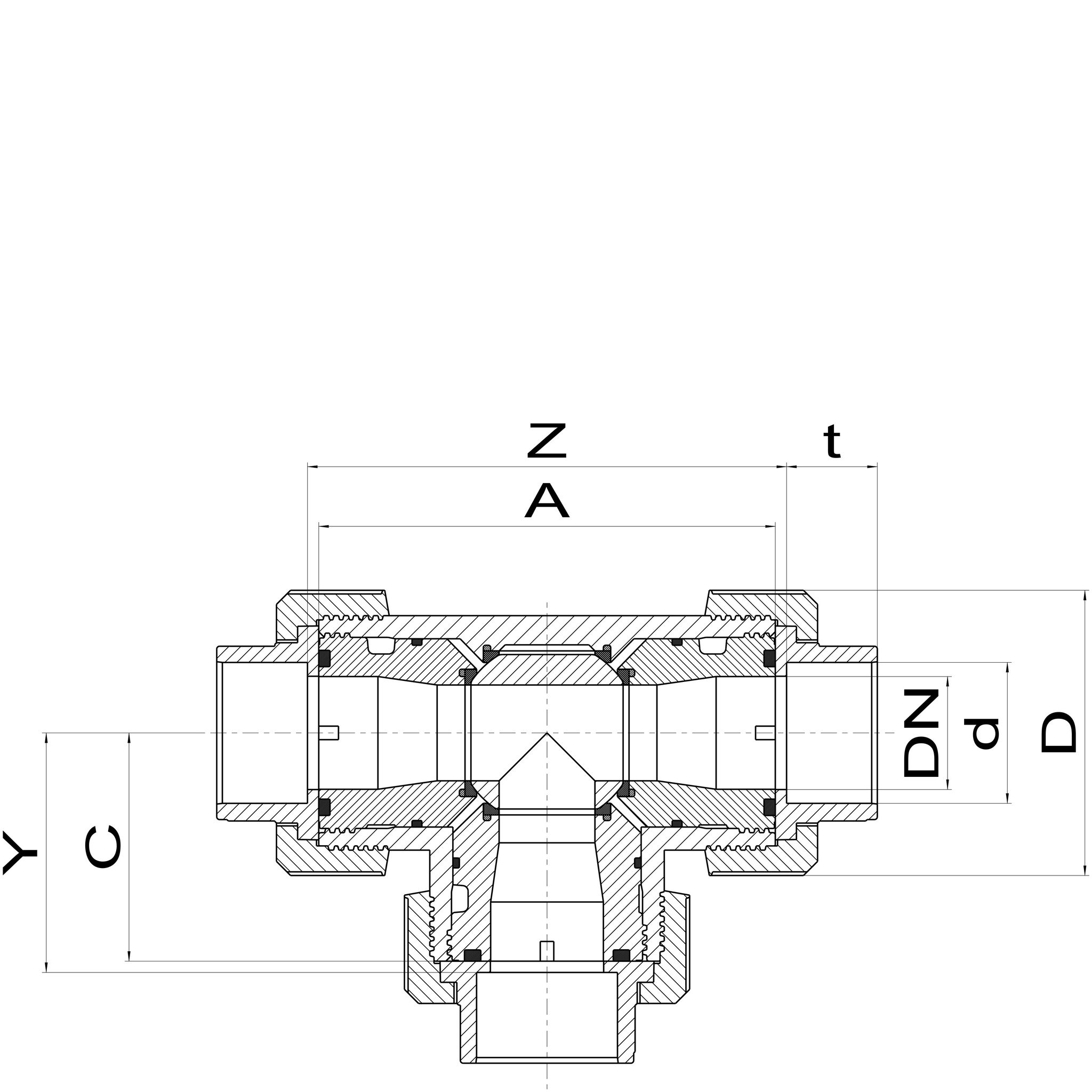

Visa alla mått +
Artikelnummer RSK dDNDCYZAtFiler
TBVIEM-V-020 2015535052.8105,5-10910014,5-16,5
TBVIEM-V-032 3225706063.5127-13012019,5-22,5
TBVIEM-V-050 50401018185.5171-18116225-31,5
TBVIEM-V-063 6350121.590.596.5193-20618129-38,5

TBV är en 3-vägs kulventil för industriellt bruk, där erfarenhet och den senaste tekniken möts. Ventilen är utrustad med fasta säten, låsbart handtag. Finns i dimensionerna d16-63

• Ventilhuset till TBV är från början konstruerat så det är enkelt att demontera ventilen från ett rörsystem. Tryckklass: 16 bar vid +20° C. • Låsbar sätesring - En sida av ventilen är demonterbar under fullt tryck. • Levereras med låsbart handtag per standard • Kan fås med L- eller T-borrad kula för att dirigera flödet i olika riktningar. • Montagefläns för automatisering kan fås som tillbehör

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Don typer Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. DA: Dubbelverkande don som öppnas och stängs med luft. CE: Elektriskt don för att öppna eller stänga, kan monteras efter kundens behov med 12-24v eller 100-240v. Finns även som Failsafe med batteribackup och för reglering med Positioner 4-20mA /0-10v.
