TBVFU-E

PVC-U T-kula inv. gänga EPDM

  • PVC-kulventil , 3-vägs
  • Invändig gänga
  • T-borrad kula
  • Handtaget är utrustat med säkerhetslåsning, samt ögla för "tag" märkning/hänglås
  • Fasta säten, en sida av ventilen är demonterbar under fullt tryck.
  • Sätestätning i PTFE
  • Andra ändar mot förfrågan.
  • PN 16
  • EPDM
  • Plastgänga bör endast användas mot plastgänga. Plast mot metall är ej att rekommendera

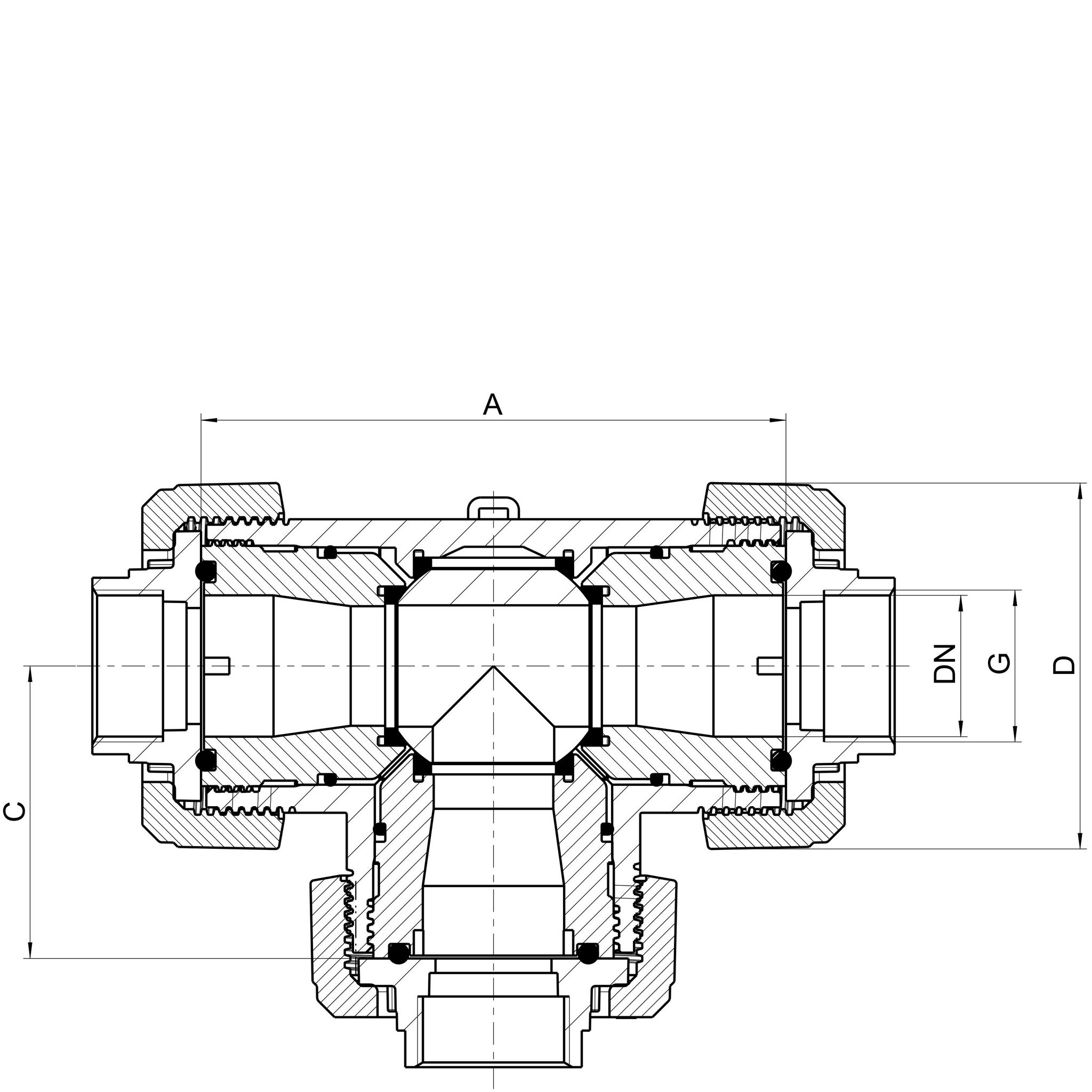

Visa alla mått +
Artikelnummer RSK GDNDCAFiler
TBVFU-E-R010 4551221 3/8"105350100
TBVFU-E-R015 4551223 1/2"155350100
TBVFU-E-R020 4551224 3/4"207060120
TBVFU-E-R025 4551225 1"257060120
TBVFU-E-R032 4551226 1 1/4"3210181162
TBVFU-E-R040 4551227 1 1/2"4010181162
TBVFU-E-R050 4551228 2"50121.590.5181

TBV är en 3-vägs kulventil för industriellt bruk, där erfarenhet och den senaste tekniken möts. Ventilen är utrustad med fasta säten, låsbart handtag. Finns i dimensionerna d16-63

• Ventilhuset till TBV är från början konstruerat så det är enkelt att demontera ventilen från ett rörsystem. Tryckklass: 16 bar vid +20° C. • Låsbar sätesring - En sida av ventilen är demonterbar under fullt tryck. • Levereras med låsbart handtag per standard • Kan fås med L- eller T-borrad kula för att dirigera flödet i olika riktningar. • Montagefläns för automatisering kan fås som tillbehör

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Don typer Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. DA: Dubbelverkande don som öppnas och stängs med luft. CE: Elektriskt don för att öppna eller stänga, kan monteras efter kundens behov med 12-24v eller 100-240v. Finns även som Failsafe med batteribackup och för reglering med Positioner 4-20mA /0-10v.

Datablad

Teknisk information

Tillbehör

H/TBV

Handtag till ventil TBV

BR/TBV

PVC-bracket för TBV
