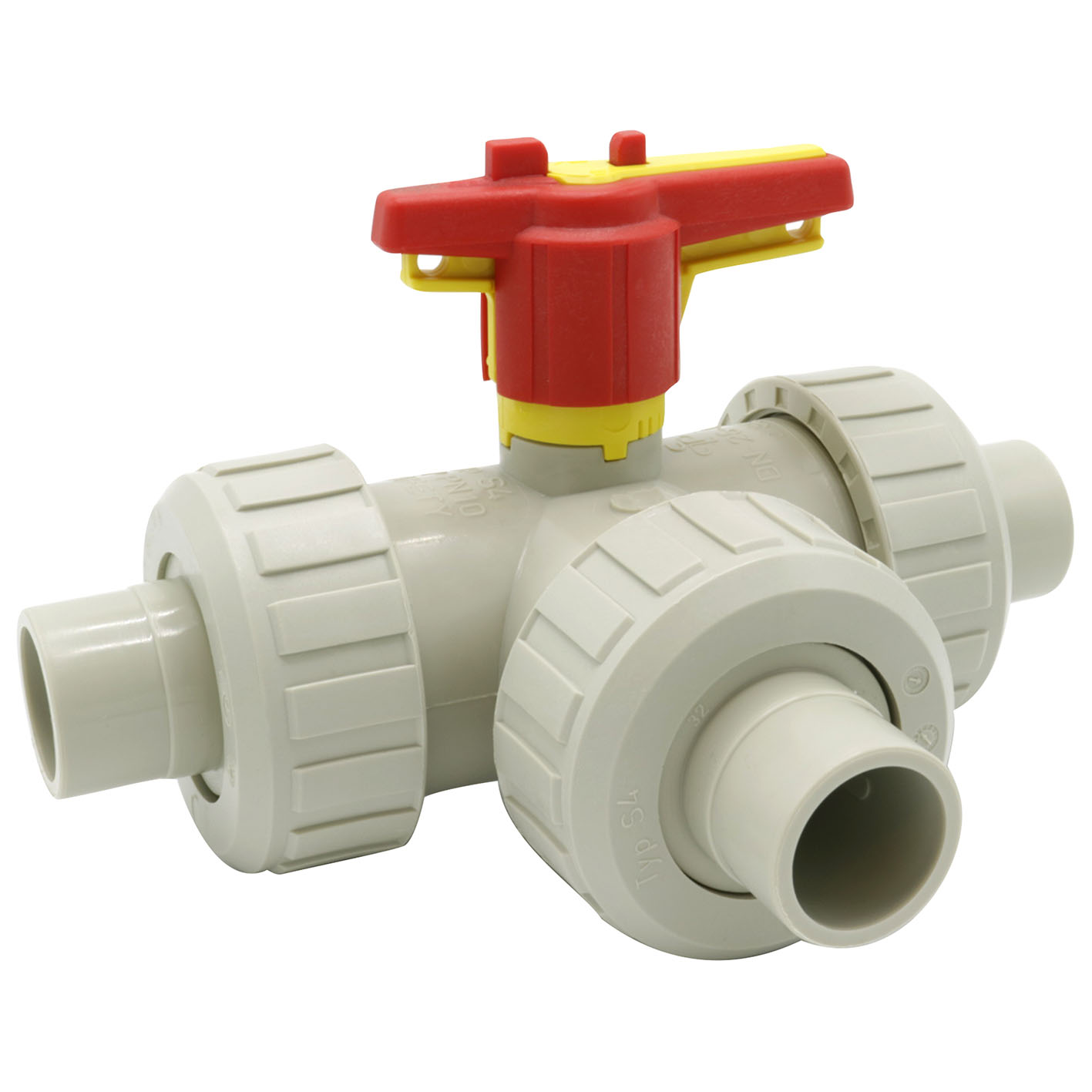

TBVDM-V

PP T-kula utv. svets FPM

  • PP-kulventil T-borrad
  • utvändig svets PN10
  • FPM
Visa alla mått +
Artikelnummer RSK ddnDCYAZtFiler
TBVDM-V-016 16105349559811013 CAD/Step
TBVDM-V-020 2015534953.59810714.5 CAD/Step
TBVDM-V-025 2520715965.511813116.5 CAD/Step
TBVDM-V-032 322571596611813218 CAD/Step
TBVDM-V-040 403210079.589.515917920.5 CAD/Step
TBVDM-V-050 504010079.59115918223.5 CAD/Step
TBVDM-V-063 6350120.588.510417720827.5 CAD/Step

TBV är en 3-vägs kulventil för industriellt bruk, där erfarenhet och den senaste tekniken möts. Ventilen är utrustad med fasta säten, låsbart handtag. Finns i dimensionerna d16-63

• Ventilhuset till TBV är från början konstruerat så det är enkelt att demontera ventilen från ett rörsystem. Tryckklass: 16 bar vid +20° C. • Låsbar sätesring - En sida av ventilen är demonterbar under fullt tryck. • Levereras med låsbart handtag per standard • Kan fås med L- eller T-borrad kula för att dirigera flödet i olika riktningar. • Montagefläns för automatisering kan fås som tillbehör

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Don typer Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde. NC: Normalt stängd med fjäder, öppnas med luft och stängs vid luft bortfall. NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall. DA: Dubbelverkande don som öppnas och stängs med luft. CE: Elektriskt don för att öppna eller stänga, kan monteras efter kundens behov med 12-24v eller 100-240v. Finns även som Failsafe med batteribackup och för reglering med Positioner 4-20mA /0-10v.

Datablad

Teknisk information

Tillbehör

H/TBV

Handtag till ventil TBV

BR/TBV

PVC-bracket för TBV
