M1OU-V

PVC-U Kulventil flänsad PN 10/16 FPM

  • PVC-U Tvåvägs kulventil
  • PN 16
  • FPM
  • Sätestätning i PTFE
  • För industriellt bruk
  • Flänsad enligt DIN PN 10/16
  • Säkerhetshandtag med möjlighet för individuell märkning
  • Silikonfri
  • Fasta säten
  • Kan extrautrustas med ett flertal tillbehör

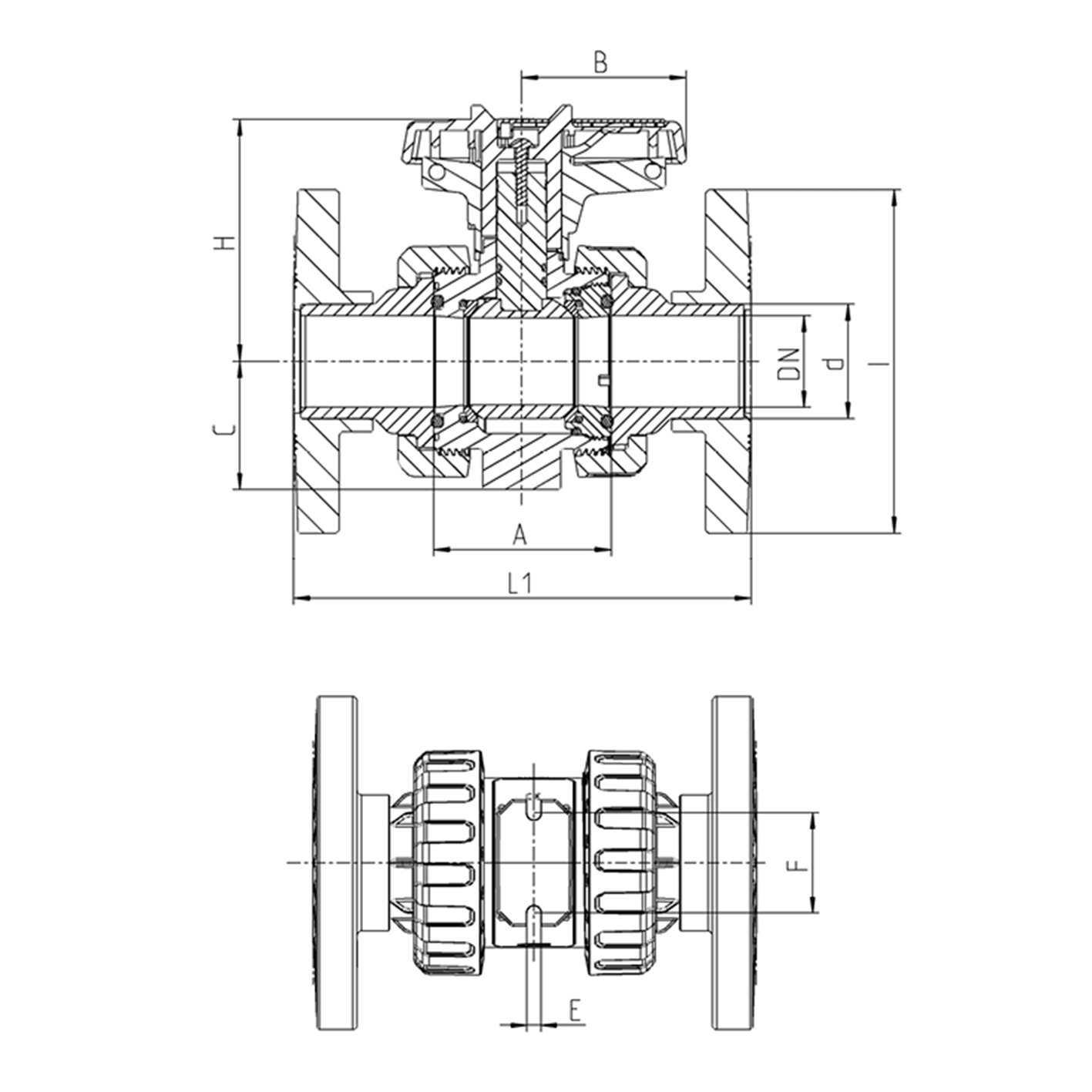

Visa alla mått +
Artikelnummer RSK dDNIL1ACHBEFFiler
M1OU-V-020 2558170 201597130453370.539.55.534 CAD/Step
M1OU-V-025 2558171 252010515053.54077515.536 CAD/Step
M1OU-V-032 2558172 3225125160544379.5516.538 CAD/Step
M1OU-V-040 2558173 403214018062519863.56.540 CAD/Step
M1OU-V-050 2558174 50401502007856105.5726.545 CAD/Step
M1OU-V-063 63501652308764114846.550 CAD/Step
M1OU-V-075 2558176 7565185266111.5851421108.365 CAD/Step
M1OU-V-090 2558177 9080200307.5135.510015313210.380 CAD/Step
M1OU-V-110 11080229324.5135.510015313210.380 CAD/Step

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
