M1IU-V

PVC-U Kulventil inv. lim FPM

  • PVC-U Tvåvägs kulventil
  • PN 16
  • FPM
  • För industriellt bruk
  • Invändig lim
  • Säkerhetshandtag med möjlighet för individuell märkning
  • Silikonfri
  • Fasta säten
  • Kan extrautrustas med ett flertal tillbehör

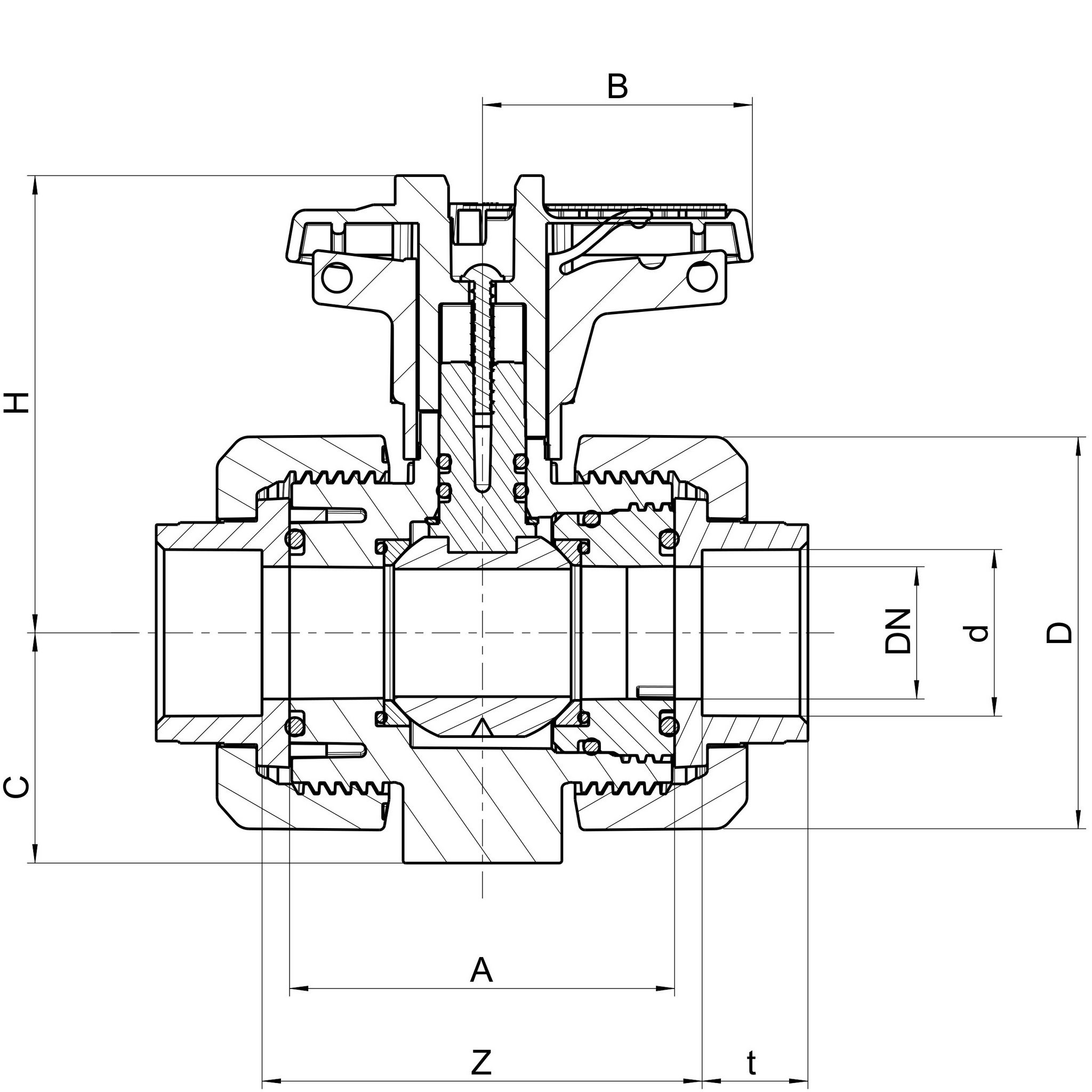

Visa alla mått +
Artikelnummer RSK dDNDZAtCHBFiler
M1IU-V-016 2558142 161055.55145163370.539.5 CAD/Step
M1IU-V-020 2558143 201555.5504516.53370.539.5 CAD/Step
M1IU-V-025 2558144 25206259.553.519.5407751 CAD/Step
M1IU-V-032 2558145 3225706054234379.551 CAD/Step
M1IU-V-040 2558146 40328468.56226.5519863.5 CAD/Step
M1IU-V-050 2558147 5040101867831.556105.572 CAD/Step
M1IU-V-063 2558148 6350115988738.56411484 CAD/Step
M1IU-V-075 2558149 7565149122111,544.585142110 CAD/Step
M1IU-V-090 2558150 9080182152.5135.556.5100153132 CAD/Step
M1IU-V-110 2558151 11080182162135.561100153132 CAD/Step

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Datablad

Utökat produktblad

Teknisk information

Tillbehör

UNL/M1-U

Låsning mutter för M1

Flow Adjust

Graderingsskiva för Kulventil M1

E/M1IU

PVC-U Mutter för M1

SE/M1

PVC-U Spindelförlängare M1

Q/M1IU

PVC-U Krage inv. lim M1

FB/M1

Elektriskt ändläge O/C för M1

DP/M1

Distansplatta M1

SET/M1

Montage-set för M1
