M1IU/DA-E

PVC-U Kulventil inv. lim pneumatisk (DA) EPDM

  • PVC-U Tvåvägs kulventil pneumatiskt styrd DA
  • PN 16
  • EPDM
  • För industriellt bruk
  • Invändig lim
  • Pneumatiskt manöverdon dubbelverkande
  • Anslutning styrluft: G1/4" Namur
  • Optisk indikering
  • Silikonfri
  • Fasta säten

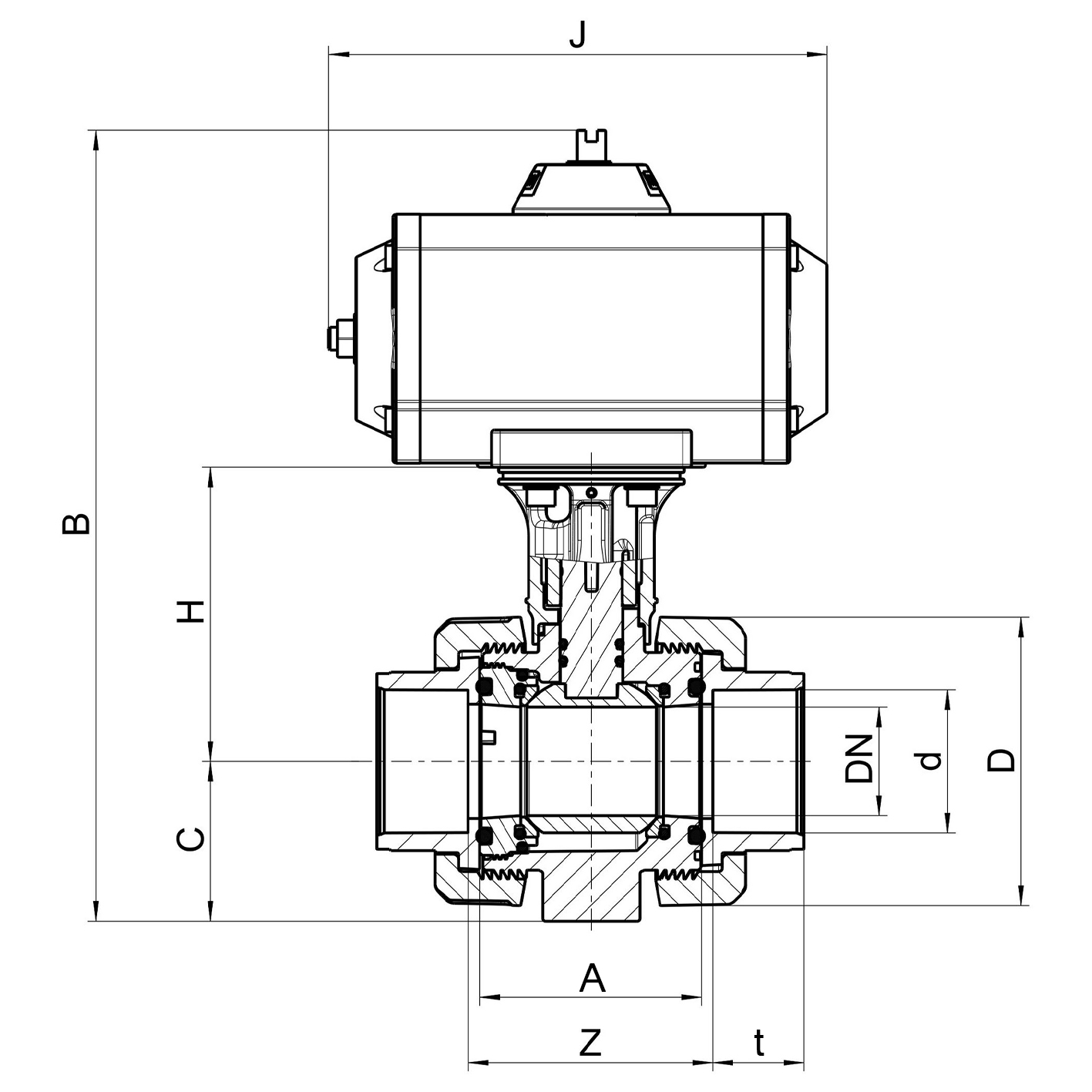

Visa alla mått +
Artikelnummer RSK dDNDZAtCHBJDonFiler
M1IU/DA-E-016 5494043 161055.55145163380202144PPW
M1IU/DA-E-020 5494044 201555.5504516.53380202144PPW
M1IU/DA-E-025 5494045 25206259.553.519.54085.5214.5144PPW
M1IU/DA-E-032 5494046 3225706054234388220144PPW
M1IU/DA-E-040 5494047 40328468.56226.55197250157PP00
M1IU/DA-E-050 5494048 5040101867831.556103261157PP00
M1IU/DA-E-063 5494049 6350115988738.564109.5275.5157PP00
M1IU/DA-E-075 5494050 7565149122111,544.585136.5344.5230PP10
M1IU/DA-E-090 5494051 9080182152.5135.556.5100159.5382.5230PP10
M1IU/DA-E-110 5494052 11080182162135.561100159.5382.5230PP10

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
