M1IU/CE-FS-E-12/24

PVC-U Kulventil med elektriskt don failsafe EPDM

  • PVC-U Tvåvägs kulventil elektriskt styrd
  • PN 16
  • EPDM
  • För industriellt bruk
  • Invändig lim
  • Elmotor typ failsafe 12/24 vac/dc
  • Silikonfri

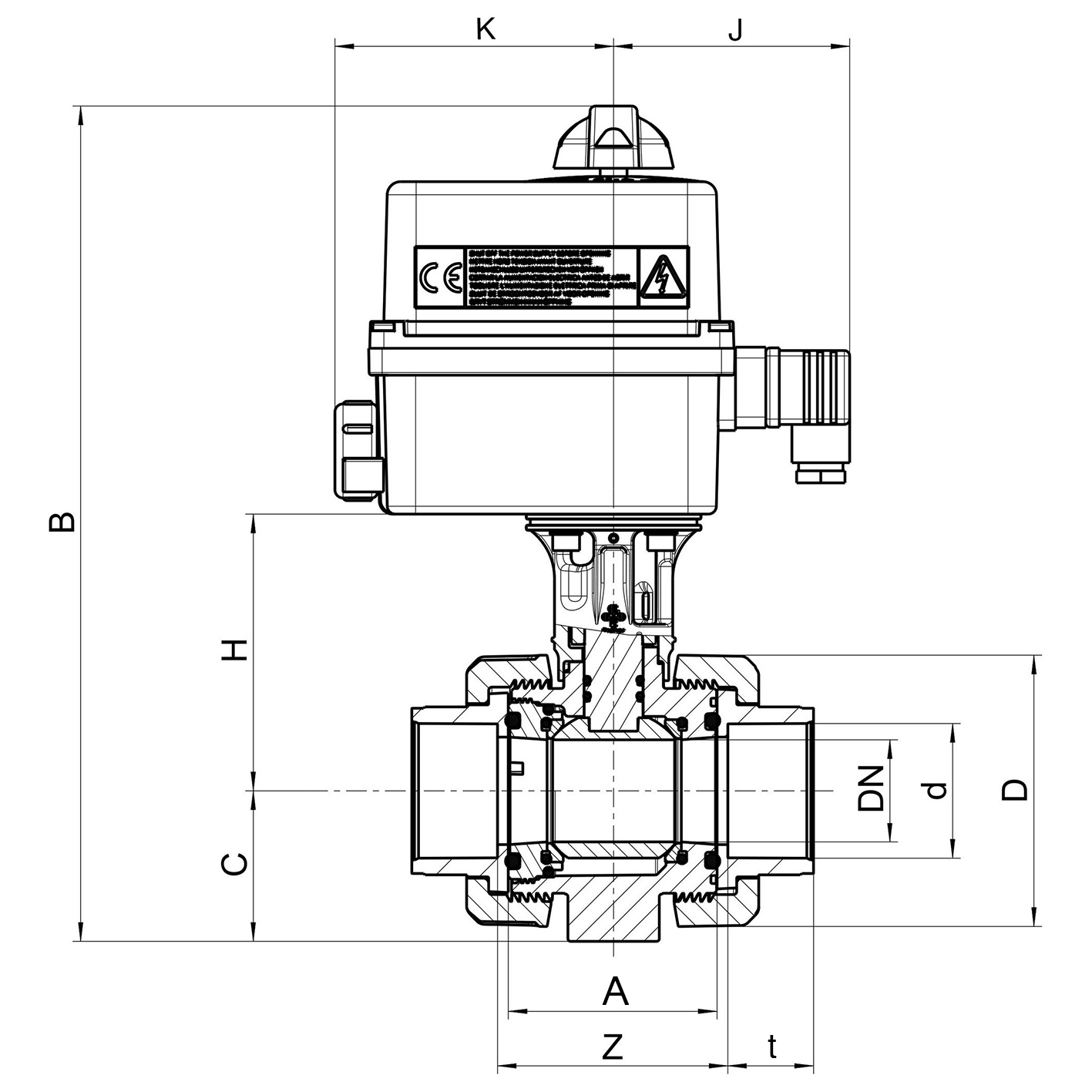

Visa alla mått +
Artikelnummer RSK dDNDZAtCHBKJFiler
M1IU/CE-FS-E-016-12/24 161055.5514516338026510790
M1IU/CE-FS-E-020-12/24 201555.5504516.5338026510790
M1IU/CE-FS-E-025-12/24 25206259.553.519.54085.5277.510790
M1IU/CE-FS-E-032-12/24 322570605423438828310790
M1IU/CE-FS-E-040-12/24 40328468.56226.5519730010790
M1IU/CE-FS-E-050-12/24 5040101867831.55610331110790
M1IU/CE-FS-E-063-12/24 6350115988738.564109.5325.510790
M1IU/CE-FS-E-075-12/24 7565149122111,544.585136.539810798
M1IU/CE-FS-E-090-12/24 9080182152.5135.556.5100159.5436.510798
M1IU/CE-FS-E-110-12/24 11080182162135.561100159.5436.510798

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
