M1IU/CE-E

PVC-U Kulventil inv. lim med elektriskt don EPDM

  • PVC-U Tvåvägs kulventil elektriskt styrd
  • PN 16
  • EPDM
  • För industriellt bruk
  • Invändig lim
  • Elmotor typ ER 230/50V IP65
  • Silikonfri
  • Fasta säten
  • Andra spänningar (24 VDC) och anslutningar mot förfrågan
  • Batteribackup kan levereras som option
Priset kan inte hämtas just nu pga. underhållsarbete.

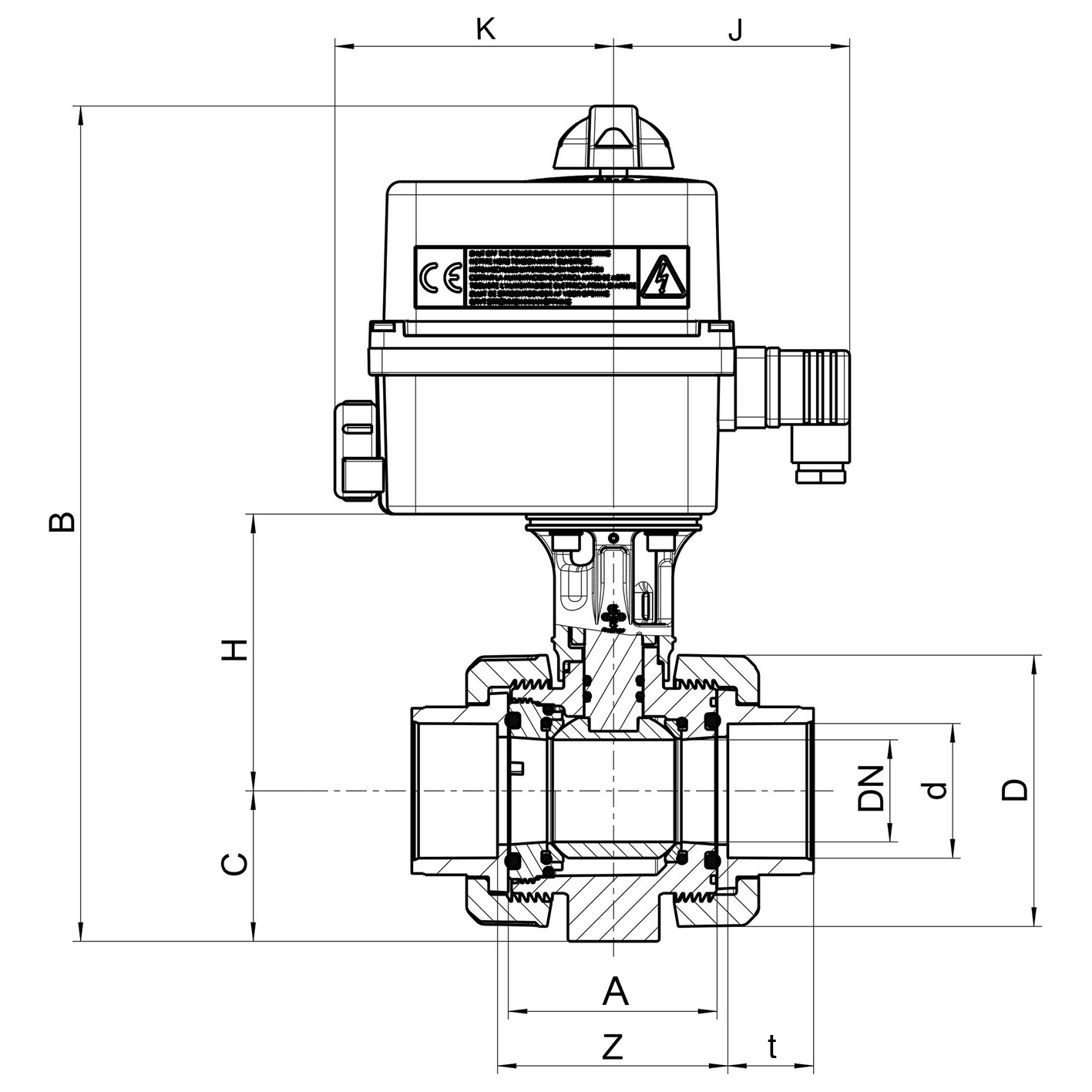

Visa alla mått +
Artikelnummer RSK dDNDZAtCHBKJDonFiler
M1IU/CE-E-016 5494003 161055.5514516338026510790ER10
M1IU/CE-E-020 5494005 201555.5504516.5338026510790ER10
M1IU/CE-E-025 5494007 25206259.553.519.54085.5277.510790ER10
M1IU/CE-E-032 5494009 322570605423438828310790ER10
M1IU/CE-E-040 5494011 40328468.56226.5519730010790ER10
M1IU/CE-E-050 5494013 5040101867831.55610331110790ER20
M1IU/CE-E-063 5494015 6350115988738.564109.5325.510790ER20
M1IU/CE-E-075 5494017 7565149122111,544.585136.539810798ER60
M1IU/CE-E-090 5494019 9080182152.5135.556.5100159.5436.510798ER60
M1IU/CE-E-110 5494021 11080182162135.561100159.5436.510798ER60

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
