M1IM/NO-E

PP Kulventil inv svets pneumatiskt (NO) EPDM

PP Tvåvägs kulventil pneumatiskt styrd (NO)
Vatten PN10 vid +20 °C
Se teknisk information för tillåtna tryck vid högre temperaturer
Packningar i EPDM
Sätestätning i PTFE
Invändig svets
Pneumatiskt manöverdon normalt öppen (NO)
Anslutning styrluft: G1/4" Namur
Styrtryck: 5,5-8 Bar
Optisk indikering
För industriellt bruk
Silikonfri
Fasta säten, en sida av ventilen är demonterbar under fullt tryck

Modeller

Visa alla mått +

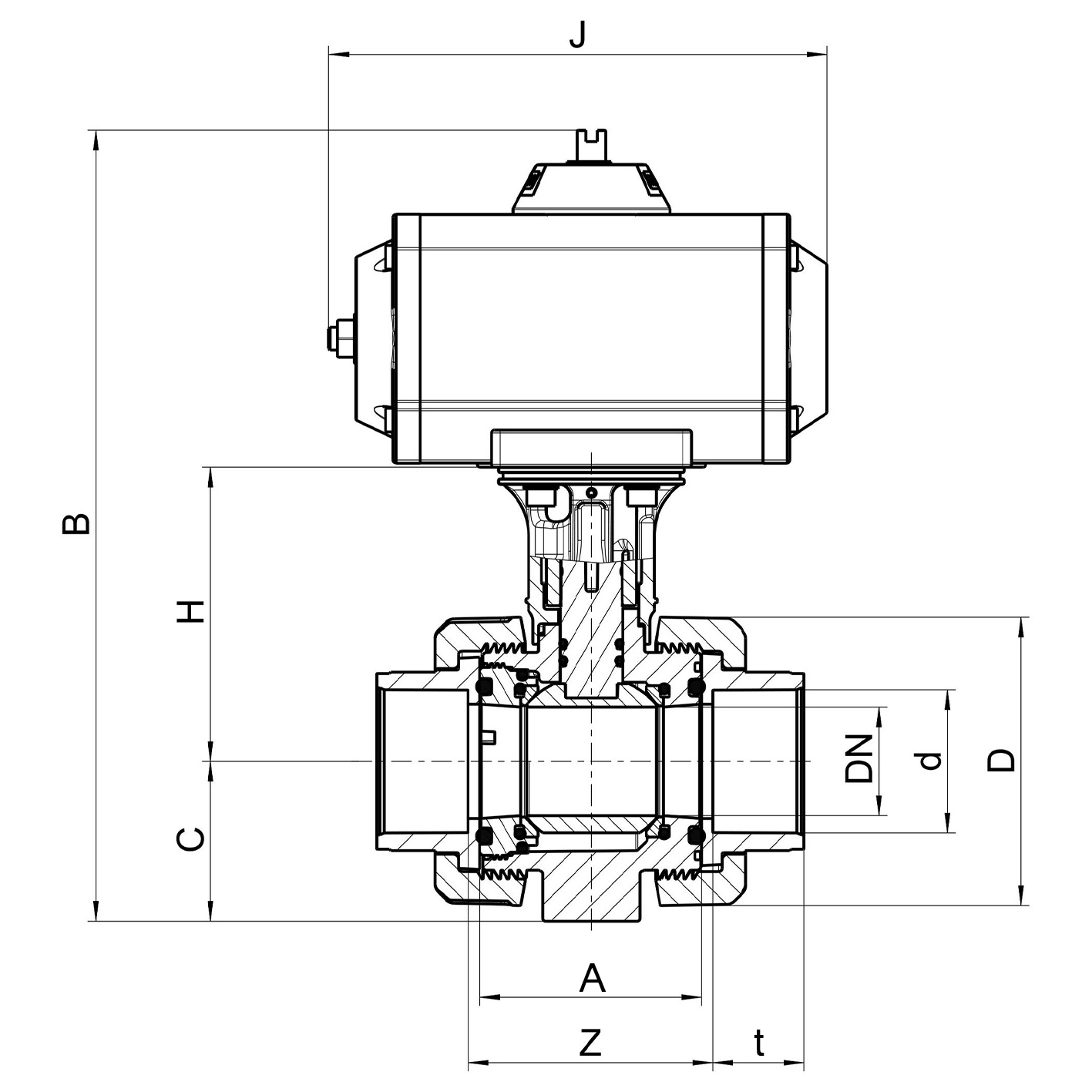

Artikelnummer	RSK	d	DN	D	Z	A	t	C	H	B	J	Don	Filer
M1IM/NO-E-016		16	10	58	69.5	61.5	14.5	33	81	203	144	PPWS
M1IM/NO-E-020		20	15	58	66.5	61.5	16	33	81	203	144	PPWS
M1IM/NO-E-025		25	20	68.5	78	69	17.5	40	86.5	215.5	144	PPWS
M1IM/NO-E-032		32	25	75.5	84	73	19.5	43.5	89.5	222	144	PPWS
M1IM/NO-E-040		40	32	92	97	83	22	51	97	250	157	PP00S
M1IM/NO-E-050		50	40	108	114	94	25.5	56.5	104.5	284	230	PP10S
M1IM/NO-E-063		63	50	127.5	136.5	109	29	64.5	111.5	278	157	PP00S
M1IM/NO-E-075		75	65	160	162	131.5	34.5	85	138.5	346.5	230	PP20S
M1IM/NO-E-090		90	80	196.5	206.5	156.5	38.5	100	168	415	313	PP20S
M1IM/NO-E-110		110	80	196.5	207.5	156.5	42	100	168	415	313	PP20S

Dokument

Datablad

Utökat produktblad

Utökat produktblad

Tillbehör

Q/M1IM

PP Krage inv svets M1/TBV

UNL/M1-MF

Låsning mutter för M1

SE/M1

PVC-U Spindelförlängare M1

FB/M1

Elektriskt ändläge O/C för M1

DP/M1

Distansplatta M1

E/M1IM

PP Mutter för M1

SET/M1

Montage-set för M1
