M1IM/DA-V

PP Kulventil inv. svets pneumatisk (DA) FPM

  • PP Tvåvägs kulventil pneumatiskt styrd DA
  • PN 16
  • FPM
  • För industriellt bruk
  • Invändig svets
  • Pneumatiskt manöverdon dubbelverkande
  • Anslutning styrluft: G1/4" Namur
  • Optisk indikering
  • Silikonfri
  • Fasta säten
Visa alla mått +
Artikelnummer RSK dDNDZAtCHBJDonFiler
M1IM/DA-V-016 5493959 16105869.561.514.53381203144PPW
M1IM/DA-V-020 5493960 20155866.561.5163381203144PPW
M1IM/DA-V-025 5493961 252068.5786917.54086.5215.5144PPW
M1IM/DA-V-032 5493962 322575.5847319.543.589.5222144PPW
M1IM/DA-V-040 5493963 4032929783225197250157PP00
M1IM/DA-V-050 5493964 50401081149425.556.5104.5263157PP00
M1IM/DA-V-063 5493965 6350127.5136.51092964.5111.5278157PP00
M1IM/DA-V-075 5493966 7565160162131.534.585138.5346.5230PP10
M1IM/DA-V-090 5493967 9080196.5206.5156.538.5100168391230PP10
M1IM/DA-V-110 5493968 11080196.5207.5156.542100168391230PP10

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Datablad

Utökat produktblad

Teknisk information

Tillbehör

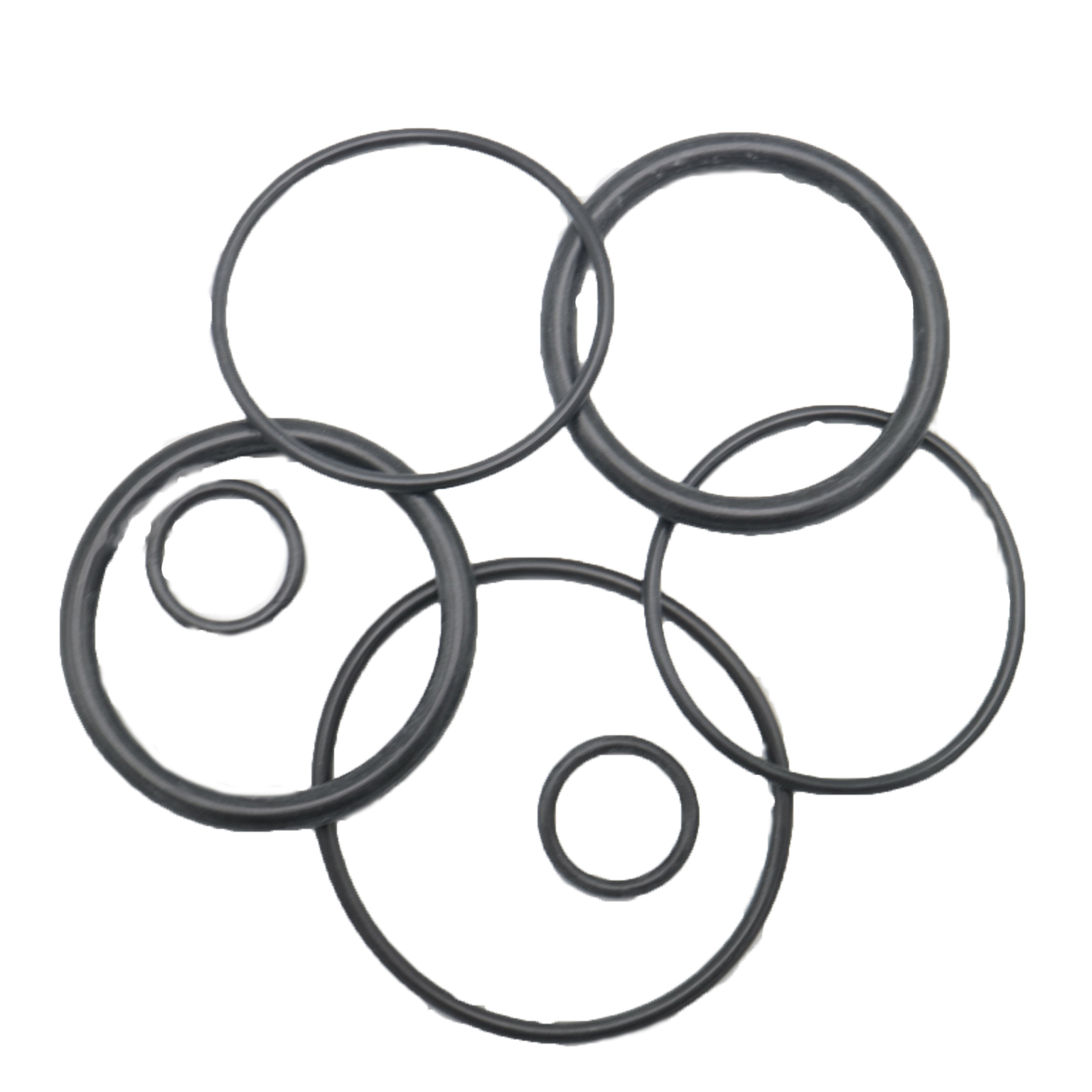

SET/M1IM-E
