Artikelnummer | RSK |
---|---|
M1IF-V-016 | 5493862 |
M1IF-V-020 | 5493863 |
M1IF-V-025 | 5493864 |
M1IF-V-032 | 5493865 |
M1IF-V-040 | 5493866 |
M1IF-V-050 | 5493867 |
M1IF-V-063 | 5493868 |
M1IF-V-075 | 2558123 |
M1IF-V-090 | 2558124 |
M1IF-V-110 | 2558125 |
Modeller
Produktbeskrivning

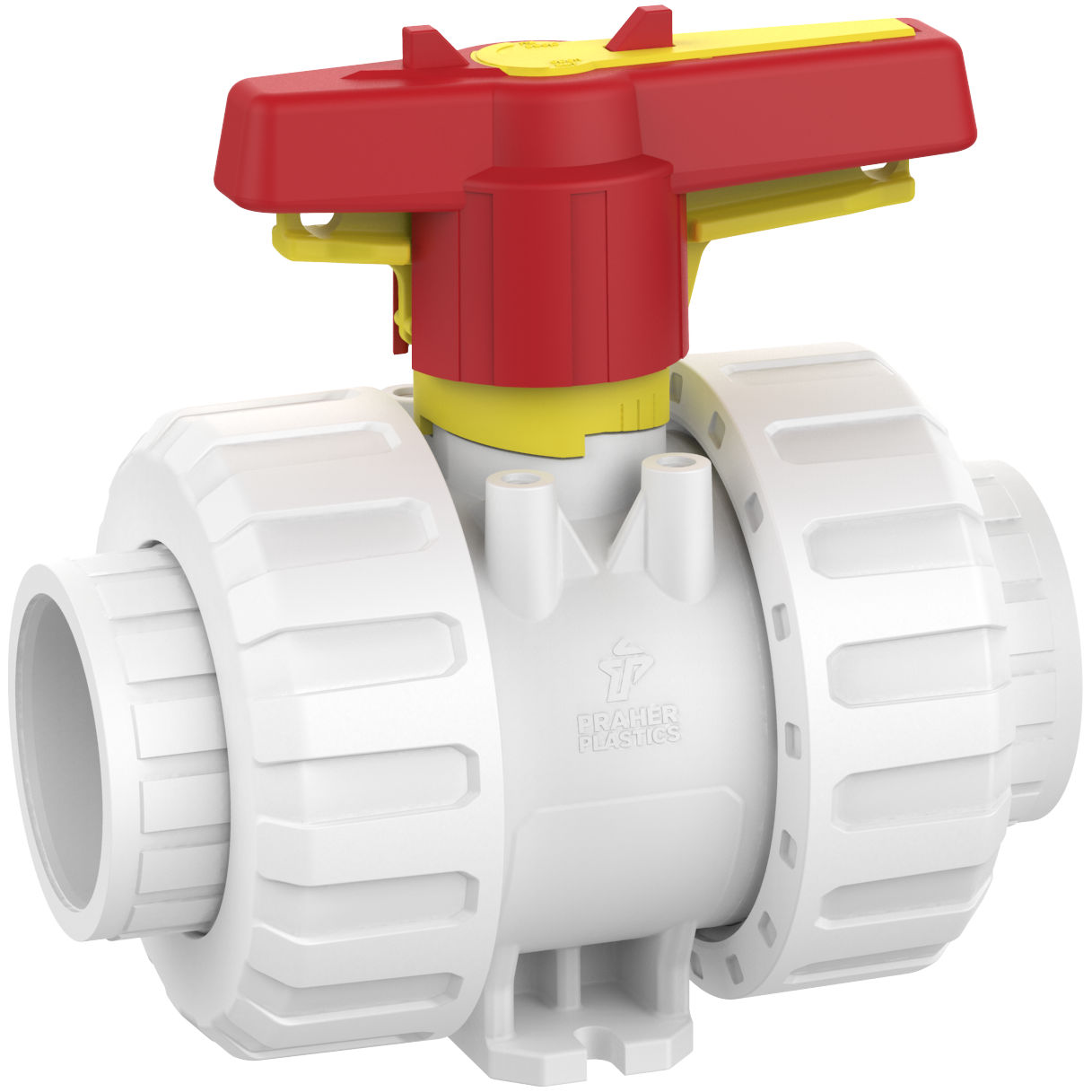

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.
M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.
M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.
- Montagefläns + adaptor - enligt ISO 5211 (option)
- Ergonomiskt och Låsbart säkerhetshandtag
- Fasta säten - En sida av ventilen är demonterbar under fullt tryck
- Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
- Robust ventilhus - Anpassat för industriell användning, PN16
För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.
Tillbehör
Gränslägen på manuella ventiler samt spindelförlängning finns som option.
Don typer
Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.
- NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
- NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
- DA: Dubbelverkande don som öppnas och stängs med luft.
