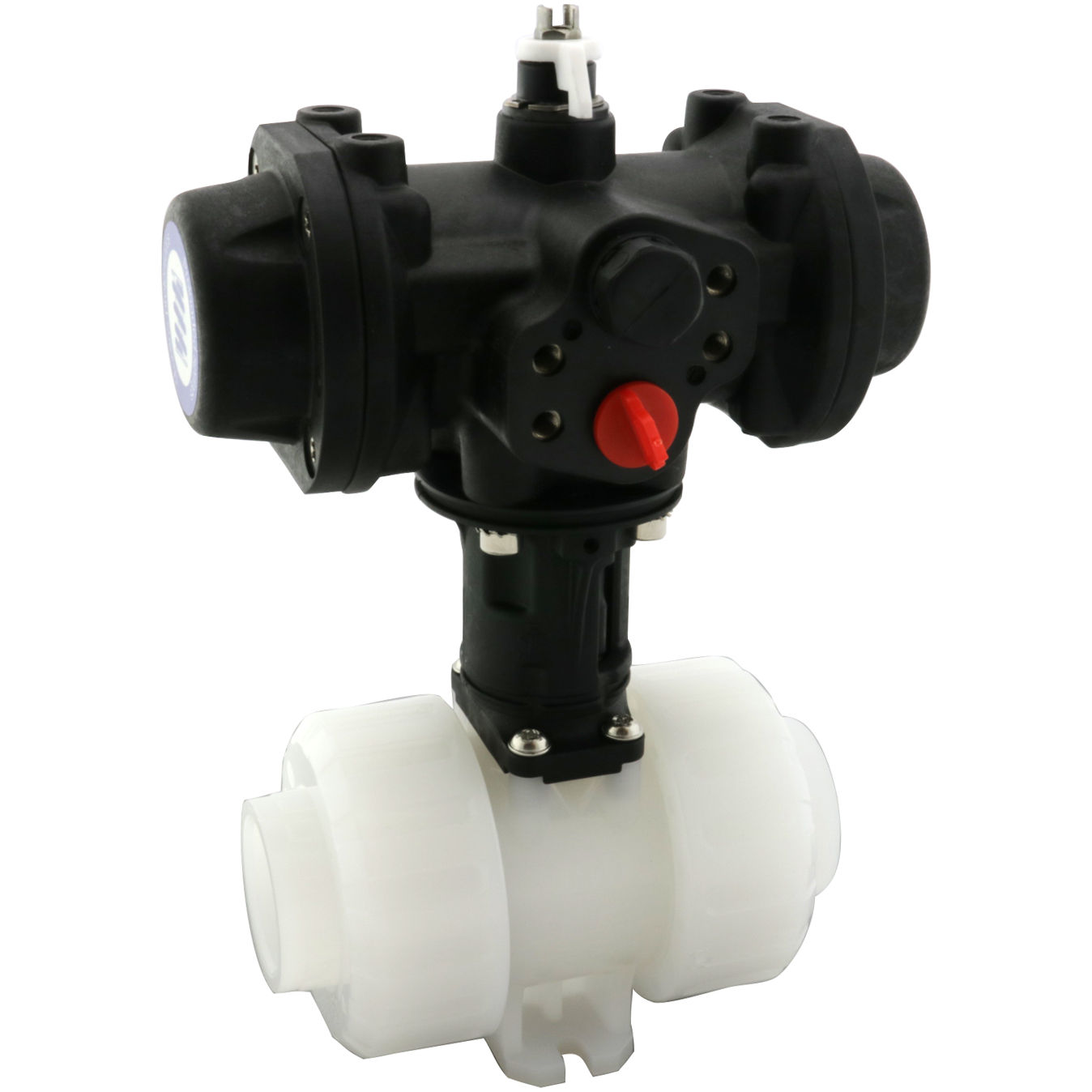

M1IF/NC

PVDF Kulventil inv. svets pneumatisk (NC) FPM

  • PVDF Tvåvägs kulventil pneumatiskt styrd NC
  • PN 16
  • FPM
  • För industriellt bruk
  • Invädig svets
  • Pneumatiskt manöverdon normalt stängd
  • Anslutning styrluft: G1/4" Namur
  • Styrtryck: 5,5-8 Bar
  • Optisk indikering
  • Silikonfri
  • Fasta säten
Visa alla mått +
Artikelnummer RSK dDNDZAtCHBJDonFiler
M1IF/NC-V-016 5493899 161056.569.561.514.53381203144PPWS
M1IF/NC-V-020 5493900 201556.56761.5163381203144PPWS
M1IF/NC-V-025 5493901 2520677869174086.5215.5144PPWS
M1IF/NC-V-032 5493902 322573.5847319.543.589.5222144PPWS
M1IF/NC-V-040 5493903 4032909783225197250157PP00S
M1IF/NC-V-050 5493904 5040105.5113942556.5104.5263157PP00S
M1IF/NC-V-063 5493905 6350124.51361092964.5111.5299157PP10S
M1IF/NC-V-075 5493906 7565157.5158.5131.53585138.5346.5230PP10S
M1IF/NC-V-090 5493907 9080192.5205156.538.5100168415313PP20S
M1IF/NC-V-110 5493908 11080192.5163156.544100168415313PP20S

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Datablad

Utökat produktblad

Teknisk information

Tillbehör

UNL/M1-MF

Låsning mutter för M1

Flow Adjust

Graderingsskiva för Kulventil M1

SE/M1

PVC-U Spindelförlängare M1

FB/M1

Elektriskt ändläge O/C för M1

DP/M1

Distansplatta M1

E/M1IF

PVDF Mutter för M1

Q/M1IF

PVDF Krage inv. svets M1/TBV

SET/M1

Montage-set för M1
