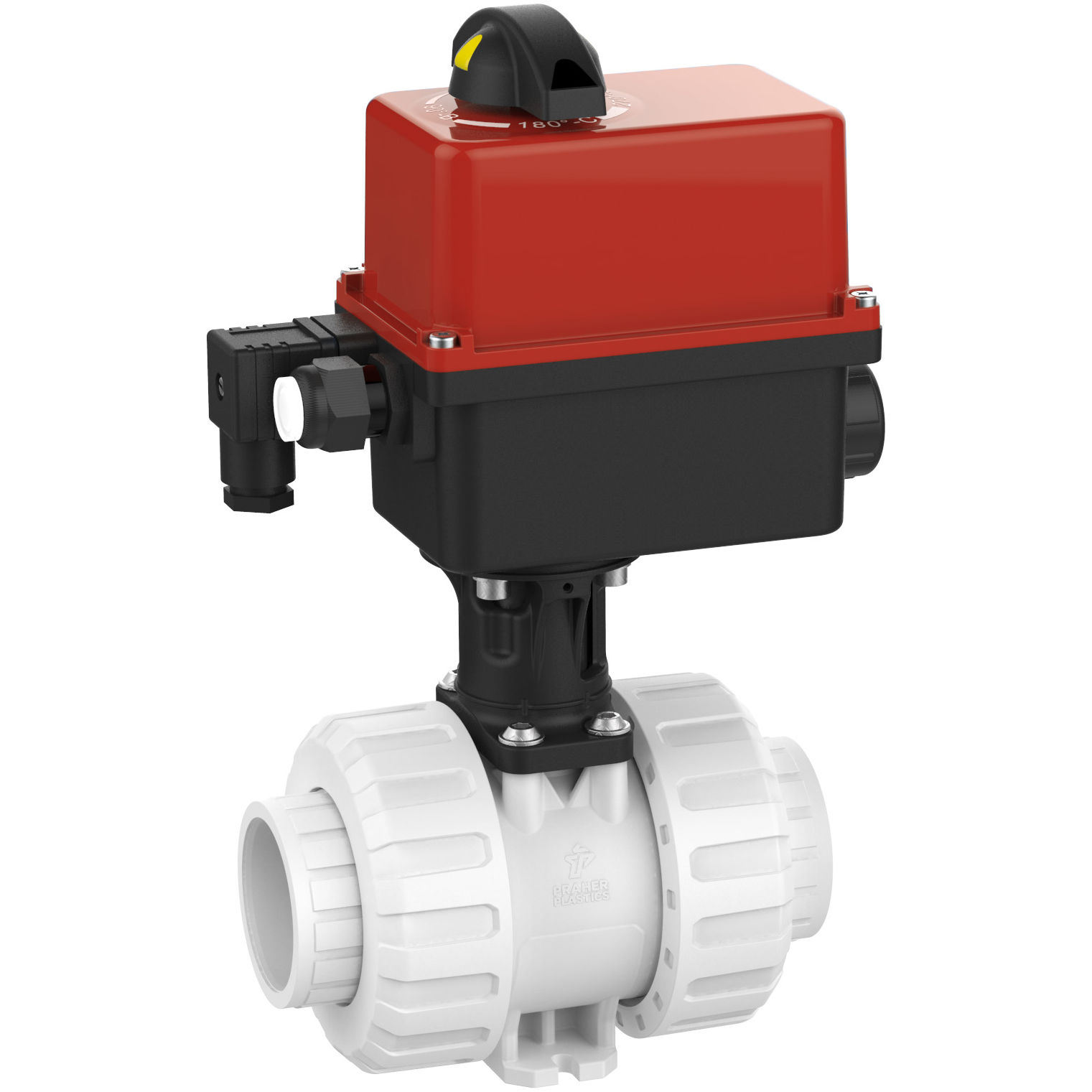

M1IF/CE

PVDF Kulventil inv. svets med elektriskt don FPM

  • PVDF Tvåvägs kulventil elektriskt styrd
  • PN 16
  • FPM
  • För industriellt bruk
  • Invändig svets
  • Elmotor typ ER 230/50V IP65
  • Silikonfri
  • Fasta säten
  • Andra spänningar (24 VDC) och anslutningar mot förfrågan
  • Batteribackup kan levereras som option
Visa alla mått +
Artikelnummer RSK dDNDZAtCHBKJDonFiler
M1IF/CE-V-016 5493869 161056.569.561.514.5338126610790ER10
M1IF/CE-V-020 5493871 201556.56761.516338126610790ER10
M1IF/CE-V-025 5493873 2520677869174086.5278.510790ER10
M1IF/CE-V-032 5493875 322573.5847319.543.589.528510790ER10
M1IF/CE-V-040 5493877 403290978322519730010790ER10
M1IF/CE-V-050 5493879 5040105.5113942556.5104.531310790ER20
M1IF/CE-V-063 5493881 6350124.51361092964.5111.532810790ER20
M1IF/CE-V-075 5493883 7565157.5158.5131.53585138.540010798ER60
M1IF/CE-V-090 5493885 9080192.5205156.538.510016844510798ER60
M1IF/CE-V-110 5493887 11080192.5163156.54410016844510798ER60

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
