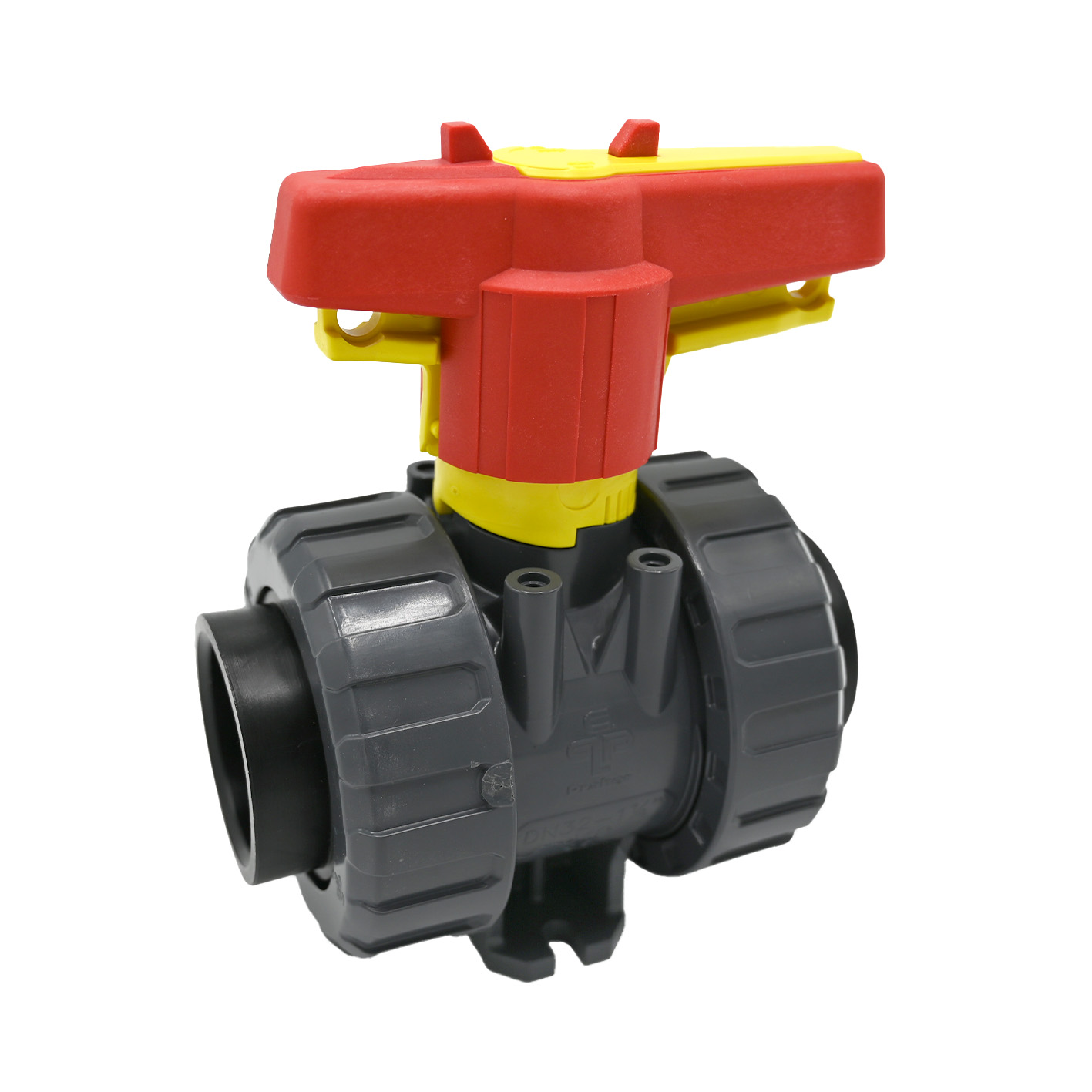

M1IEU-V

Kulventil PVC inv. svets PE-ändar FPM

  • PVC-U Tvåvägs kulventil
  • PN 10
  • FPM
  • För industriellt bruk
  • PE-muffsvets med korta ändar
  • Säkerhetshandtag med möjlighet för individuell märkning
  • Silikonfri
  • Fasta säten
  • Kan extrautrustas med ett flertal tillbehör

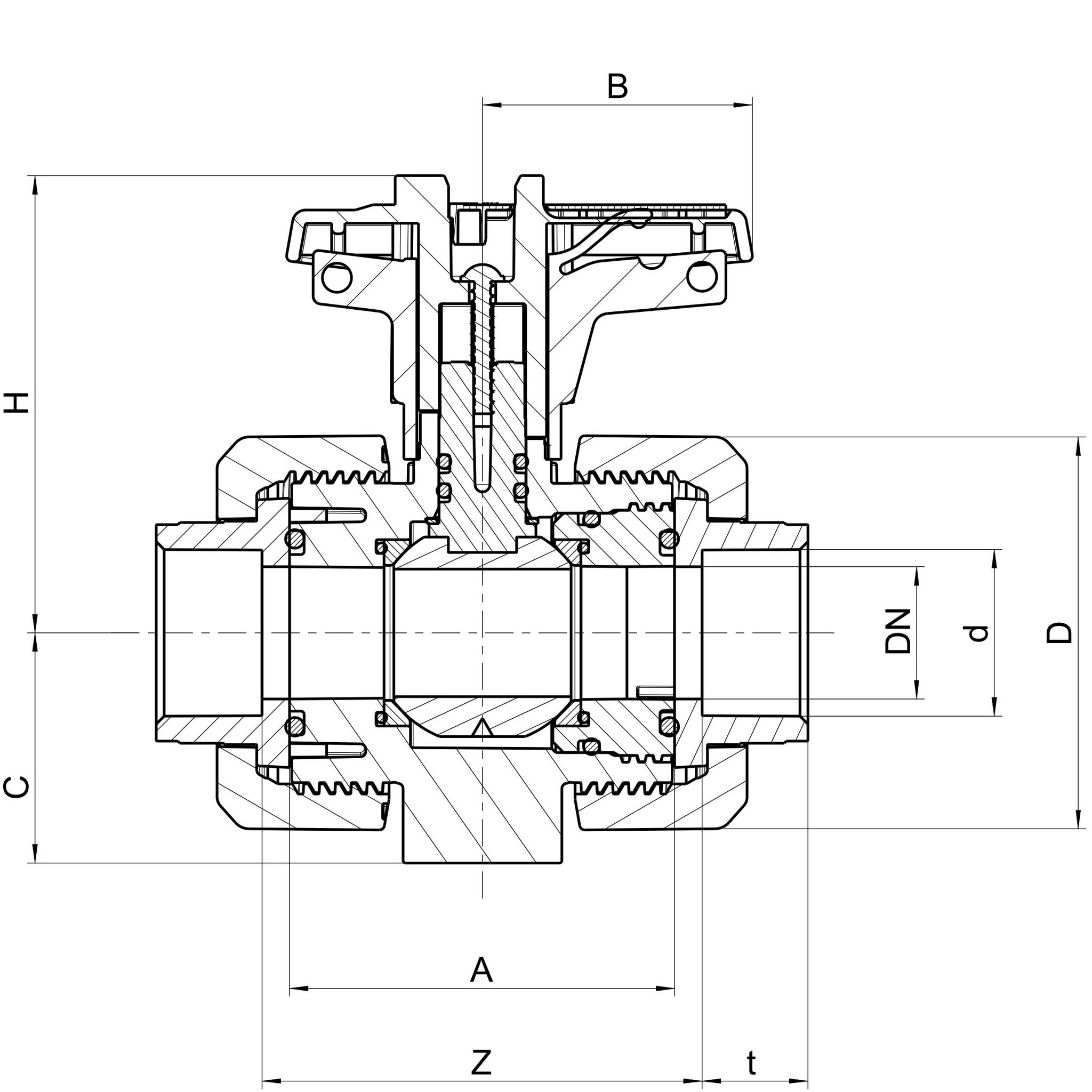

Visa alla mått +
Artikelnummer RSK dDNDZAtCHBFiler
M1IEU-V-020 201555.55045163370.539.5 CAD/Step
M1IEU-V-025 2520626253.517407751 CAD/Step
M1IEU-V-032 32257064.554194379.551 CAD/Step
M1IEU-V-040 403284756221.5519863.5 CAD/Step
M1IEU-V-050 504010197782556105.572 CAD/Step
M1IEU-V-063 6350115110.58729.56411484 CAD/Step

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
Datablad

Utökat produktblad

Teknisk information

Tillbehör

UNL/M1-U

Låsning mutter för M1

Flow Adjust

Graderingsskiva för Kulventil M1

SE/M1

PVC-U Spindelförlängare M1

FB/M1

Elektriskt ändläge O/C för M1

DP/M1

Distansplatta M1

SET/M1

Montage-set för M1
