M1FU-V

PVC-U Kulventil inv. gänga FPM

  • PVC-U Tvåvägs kulventil
  • PN 16
  • FPM
  • För industriellt bruk
  • Invändig gänga
  • Säkerhetshandtag med möjlighet för individuell märkning
  • Silikonfri
  • Fasta säten
  • Kan extrautrustas med ett flertal tillbehör

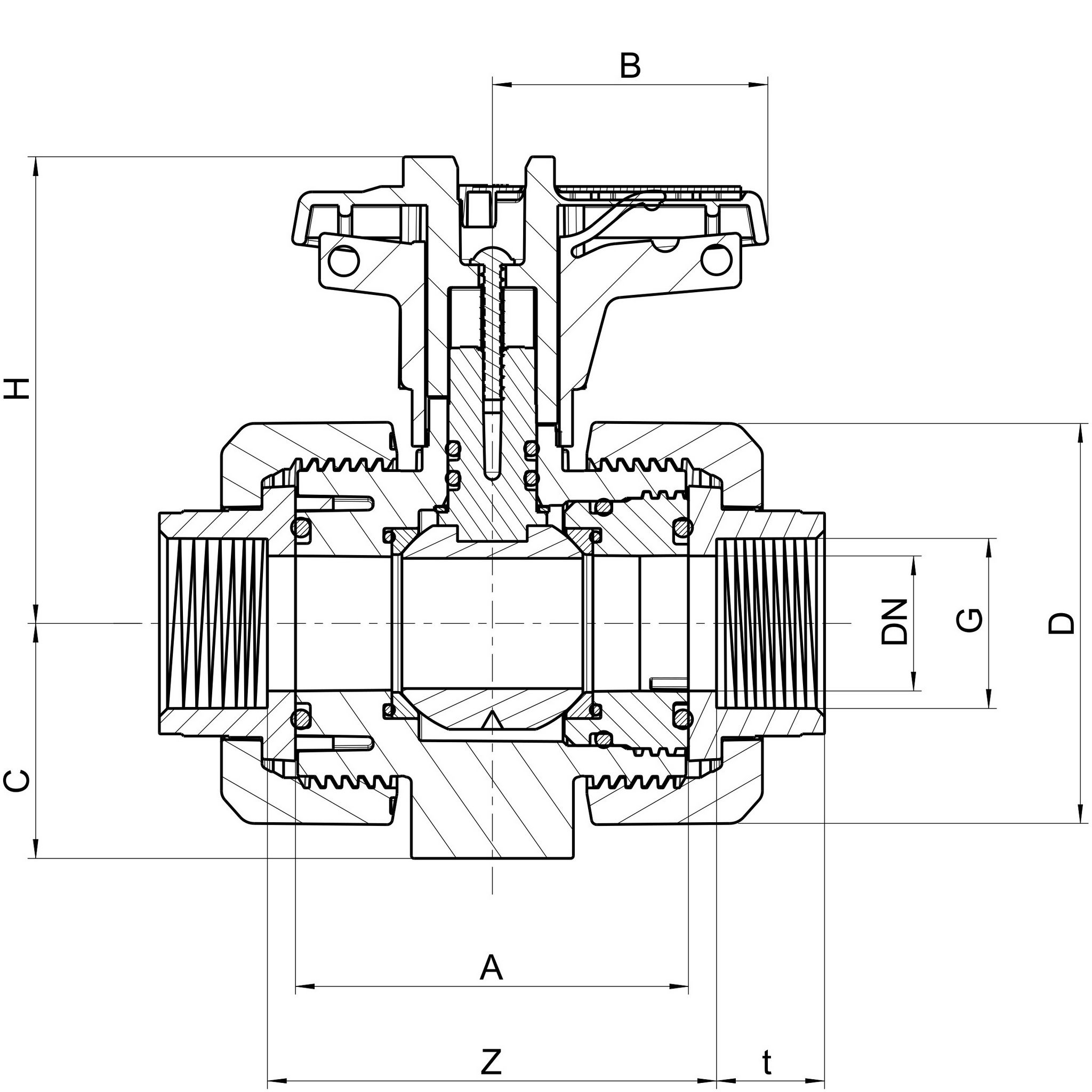

Visa alla mått +
Artikelnummer RSK GDNDZAtCHBFiler
M1FU-V-R010 2558113 3⁄8"1055.55145173370.539.5
M1FU-V-R015 2558114 ½"1555.55045173370.539.5
M1FU-V-R020 2558115 ¾"206259.553.519.5407751
M1FU-V-R025 2558116 1"25706054234379.551
M1FU-V-R032 2558117 1¼"328468.56226519863.5
M1FU-V-R040 2558118 1½"40101867831.556105.572
M1FU-V-R050 2558119 2"50115988738.56411484
M1FU-V-R065 2558120 2½"65149122111.54485142110
M1FU-V-R080 3"80182152.5135.555100153132
M1FU-V-R100 4"80182162135.561100153132

M1 är en kulventil med unioner som uppfyller de högsta behoven som krävs av industriella applikationer. Ventilen finns med olika anslutningsmöjligheter såsom limmad, gängad eller flänsad. Flänsad anslutning finns med både DIN och ANSI standard.

M1 levereras med ett låsbart säkerhetshandtag med integrerat verktyg som möjliggör även enkel demontering för byte av o-ringar utan extra verktyg. Ventilen har ett robust integrerat fäste för påmontering av pneumatiskt eller elektriskt manöverdon.

M1 är en robust och kraftig industrikulventil för installation där höga krav ställs. Enkel montering och många tillbehör gör ventilen synnerligen flexibel. M1-ventilen har imponerande prestanda och innehåller flera nytänkanden och förbättringar mot traditionella ventiler. Finns i dimensionerna d16-110.

  • Montagefläns + adaptor - enligt ISO 5211 (option)
  • Ergonomiskt och Låsbart säkerhetshandtag
  • Fasta säten - En sida av ventilen är demonterbar under fullt tryck
  • Robust kraftöverföring - Spindelkula Spinkeltätning med dubbla O-ringar i EPDM eller Viton-gummi
  • Robust ventilhus - Anpassat för industriell användning, PN16

För alla ventiler så måste läckage- och funktionstester utföras före driftsättning. Vid tryckprovet måste alla muttrar och skruvar i hela rörsystemet efterdras i trycklöst tillstånd.

Tillbehör

Gränslägen på manuella ventiler samt spindelförlängning finns som option.

Don typer

Det finns olika typer av don avsedda för att uppfylla systemens behov för att ge ett bra och funktionellt flöde.

  • NC: Normalt stängd med fjäder, öppnas med luft och stänger vid luft bortfall.
  • NO: Normalt öppen med fjäder, stänger med luft och öppnas vid luft bortfall.
  • DA: Dubbelverkande don som öppnas och stängs med luft.
